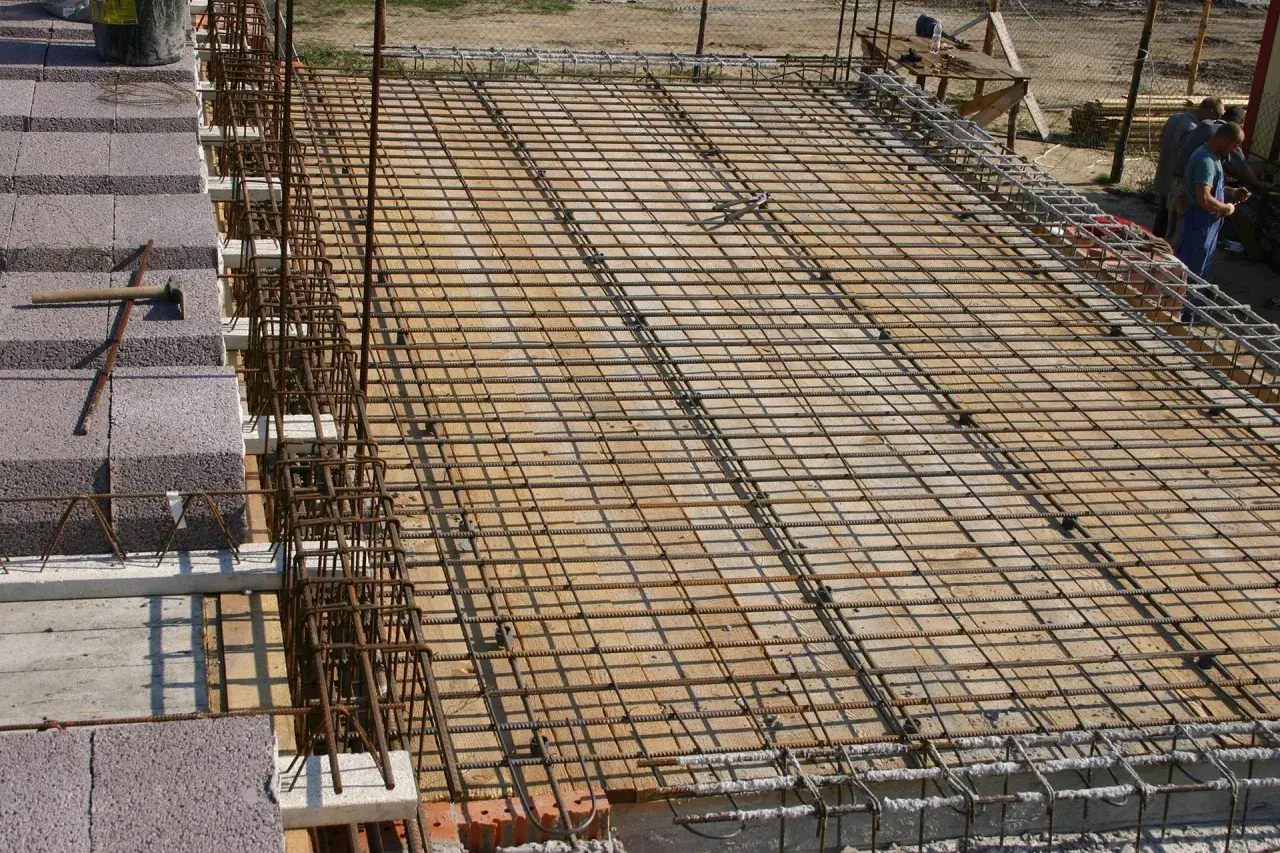

Ten artykuł to niezbędny przewodnik po prawidłowym zbrojeniu narożników wieńca, kluczowego elementu konstrukcyjnego Twojego budynku. Dowiesz się, dlaczego ten pozornie drobny detal ma fundamentalne znaczenie dla stabilności i trwałości całej konstrukcji, a także poznasz praktyczne, sprawdzone metody i najczęstsze błędy, których należy bezwzględnie unikać.
Prawidłowe zbrojenie narożników wieńca jest kluczowe dla stabilności i trwałości konstrukcji budynku.
- Ciągłość zbrojenia w narożniku jest absolutnie niezbędna do przenoszenia sił rozciągających i zapobiegania pęknięciom.
- Najlepszą metodą jest stosowanie prętów dodatkowych "L" (tzw. fajek), łączonych na zakład z prętami głównymi.
- Długość zakładu powinna wynosić co najmniej 40-60-krotność średnicy pręta, a ramiona "fajek" nie mniej niż 70 cm.
- W narożnikach należy zagęszczać strzemiona (do 10-15 cm rozstawu), aby zapobiec wyboczeniu prętów i kontrolować pęknięcia.
- Unikaj błędów takich jak zbyt krótki zakład, brak "fajek" czy niewłaściwe umiejscowienie zbrojenia, które mogą prowadzić do poważnych uszkodzeń.
Dlaczego narożnik wieńca to jeden z najważniejszych punktów na mapie Twojej budowy?
Wieniec żelbetowy, moi drodzy, pełni w konstrukcji budynku funkcję swoistej klamry, która spina całą bryłę. Jego zadaniem jest rozkładanie obciążeń, szczególnie tych pochodzących od stropów i dachu, oraz zapobieganie powstawaniu pęknięć w ścianach. Jest to szczególnie ważne w kontekście nierównomiernego osiadania fundamentów czy działania sił poziomych, takich jak wiatr. Z mojego doświadczenia wynika, że wielu inwestorów, skupiając się na ogólnej konstrukcji, często pomija znaczenie detali, a to właśnie one decydują o trwałości i bezpieczeństwie.
Narożniki to punkty krytyczne, w których koncentrują się największe siły rozciągające i ściskające, zmieniając swój kierunek działania. To właśnie tutaj konstrukcja jest najbardziej narażona na uszkodzenia, jeśli zbrojenie nie zostanie wykonane z należytą starannością. Nieprawidłowe zbrojenie narożnika może prowadzić do poważnych konsekwencji, takich jak pęknięcia ukośne ścian, utrata stabilności konstrukcji, a w skrajnych przypadkach nawet do jej zawalenia. Jak słusznie zauważają użytkownicy poszukujący informacji na ten temat, zapewnienie ciągłości zbrojenia w narożu jest absolutnie krytyczne dla stabilności całego budynku.Wytłumaczmy to sobie prosto: siły rozciągające, które "biegną" wzdłuż wieńca, muszą być w stanie "przepłynąć" przez narożnik, nie napotykając przeszkód. Jest to możliwe tylko przy odpowiednio zaprojektowanym i wykonanym zbrojeniu. Bez tego, narożnik staje się słabym punktem, podatnym na uszkodzenia, które z czasem mogą eskalować, prowadząc do kosztownych napraw, a nawet konieczności rozbiórki. Zatem, poświęćmy temu miejscu szczególną uwagę.
Klucz do sukcesu: jak zapewnić absolutną ciągłość zbrojenia w narożu?
Podstawową zasadą prawidłowego zbrojenia narożników jest zapewnienie absolutnej ciągłości prętów głównych. Nie możemy sobie pozwolić na to, by pręty po prostu kończyły się w rogu i zaczynały na nowo. Dlaczego? Ponieważ uniemożliwiłoby to prawidłowe przenoszenie sił rozciągających na całym obwodzie wieńca. Siły te muszą mieć "drogę" do swobodnego przepływu. Moim zdaniem, jest to jeden z najczęstszych i jednocześnie najgroźniejszych błędów wykonawczych, z jakimi spotykam się na budowach.

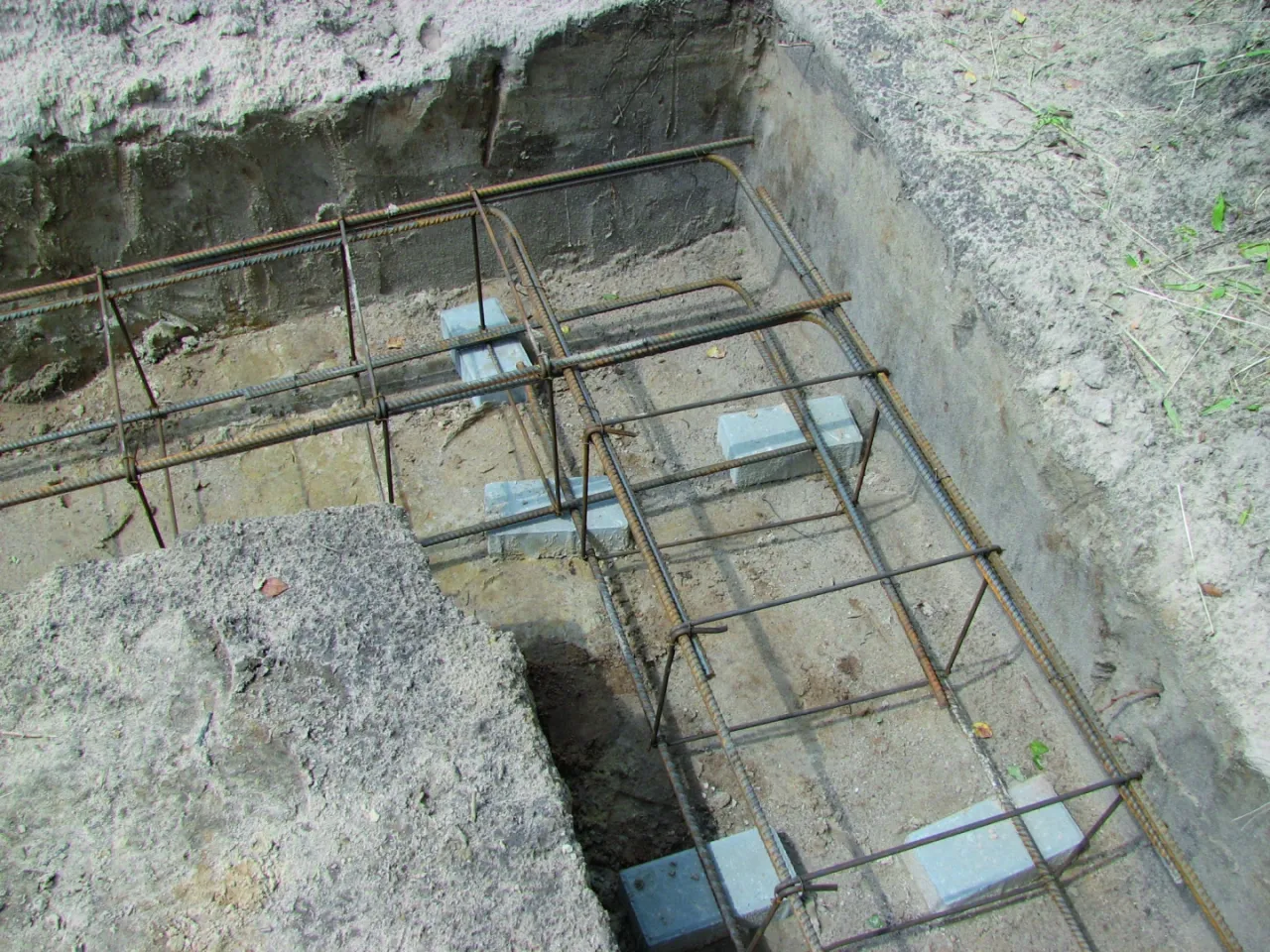

Najskuteczniejszą i powszechnie stosowaną metodą jest użycie prętów odgiętych typu "L", potocznie nazywanych "fajkami". Wyobraźmy sobie to krok po kroku: pręty główne wieńca dochodzą do narożnika z dwóch stron. Aby zapewnić ich ciągłość, w narożniku umieszczamy dodatkowe pręty, które są wygięte w kształt litery "L". Te "fajki" zachodzą na pręty główne na odpowiednią długość, tworząc solidne połączenie na zakład. Ważne jest, aby "fajki" były stosowane zarówno dla prętów górnych, jak i dolnych wieńca, zapewniając pełne połączenie wszystkich czterech prętów głównych. Tylko w ten sposób uzyskamy monolityczną, spójną konstrukcję.
Schematycznie, w narożniku 90 stopni, pręty główne wieńca (np. dwa górne i dwa dolne) spotykają się. W tym miejscu umieszczamy dwie "fajki" dla górnego zbrojenia i dwie dla dolnego. Każda "fajka" ma dwa ramiona, które zachodzą na pręty główne wieńca z obu stron narożnika, tworząc połączenie. Muszą one być odpowiednio zakotwione, a ich ramiona muszą mieć wystarczającą długość, aby zapewnić efektywne przenoszenie sił. To klucz do sukcesu i stabilności.
Diabeł tkwi w szczegółach: wymiary, średnice i długości, o których musisz wiedzieć

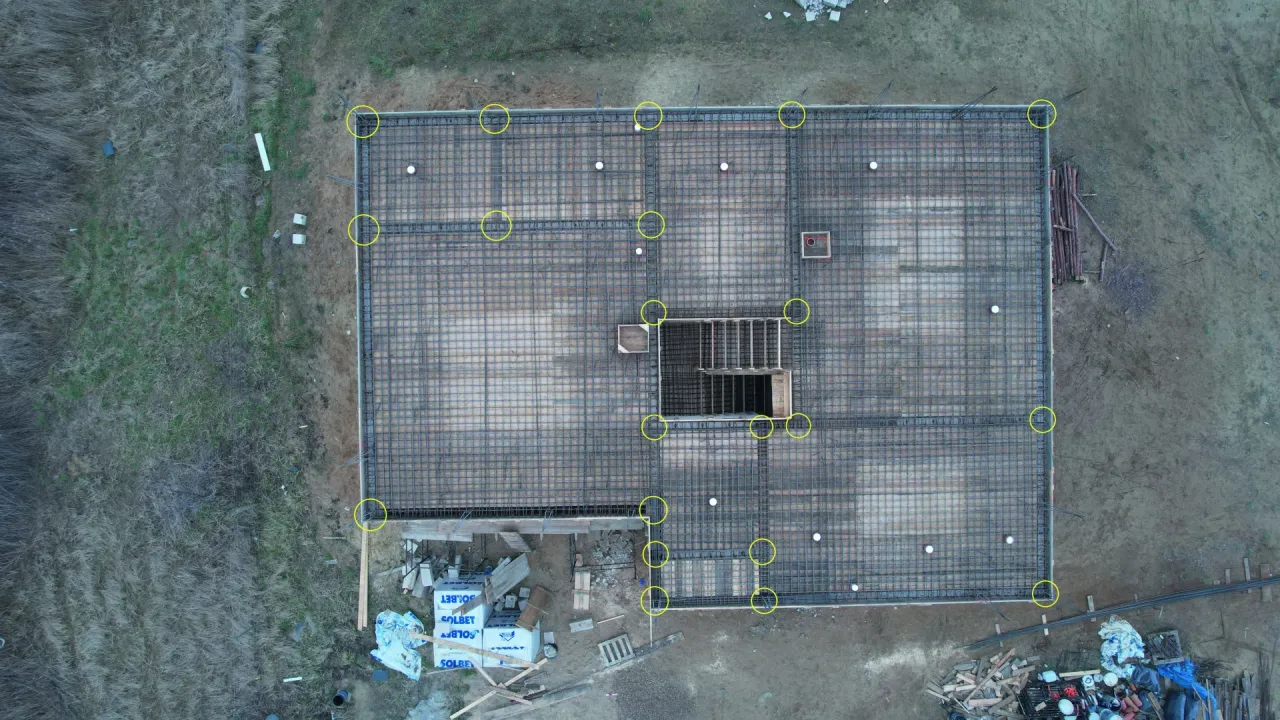

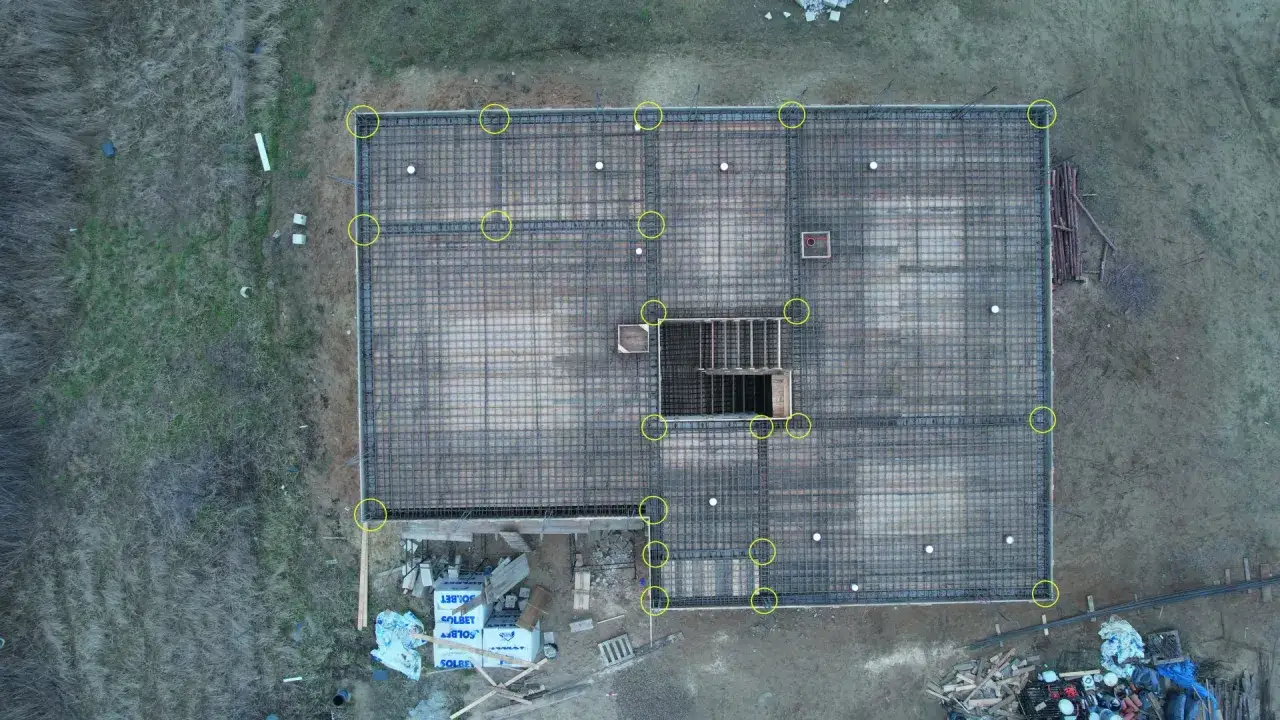

Kiedy mówimy o zbrojeniu, szczegóły są absolutnie kluczowe. Jednym z najważniejszych parametrów jest minimalna długość zakładu dla prętów zbrojeniowych w narożniku. Ogólna zasada, którą stosujemy w budownictwie, mówi o długości rzędu 40-60-krotności średnicy pręta (φ). Oznacza to, że dla pręta o średnicy 12 mm, zakład powinien wynosić od 48 cm do 72 cm. W praktyce, dla domów jednorodzinnych, często przyjmuje się, że ramiona prętów "L" (fajek) nie powinny być krótsze niż 70 cm. Pamiętajmy, że dokładna długość zakładu zależy od wielu czynników, takich jak średnica pręta, klasa betonu oraz klasa stali im lepsze parametry materiałów, tym krótszy zakład może być dopuszczalny, ale zawsze należy trzymać się wartości projektowych.
W wieńcach domów jednorodzinnych najczęściej stosuje się cztery pręty główne dwa na górze i dwa na dole o średnicy 12-16 mm, wykonane ze stali żebrowanej. Należy jednak podkreślić, że dobór średnic powinien zawsze wynikać z projektu konstrukcyjnego. Nie ma tu miejsca na "na oko" czy "bo sąsiad tak zrobił". Projektant bierze pod uwagę obciążenia, rozpiętości i inne czynniki, aby zapewnić bezpieczeństwo konstrukcji.
Nie możemy zapomnieć o roli strzemion w narożniku. Strzemiona to te poprzeczne pręty, które spinają zbrojenie główne. W strefie narożnika ich rola jest szczególnie ważna, dlatego należy je zagęścić. Podczas gdy w środkowych częściach wieńca rozstaw strzemion może wynosić 25-30 cm, w narożach, a także w strefach przypodporowych, powinniśmy zmniejszyć ten rozstaw do 10-15 cm. Dlaczego? Strzemiona zapobiegają wyboczeniu prętów ściskanych, spinają cały przekrój wieńca, co jest kluczowe do przenoszenia sił poprzecznych i ogranicza ryzyko powstania ukośnych pęknięć w narożniku. To właśnie one zapewniają, że całe zbrojenie pracuje jako jeden spójny element.
Zbrojenie narożników niestandardowych: co w sytuacji, gdy kąt jest inny niż 90 stopni?
Standardowe narożniki o kącie 90 stopni to najczęstszy przypadek, ale co zrobić, gdy mamy do czynienia z innymi kątami? W przypadku narożników rozwartych (kąt >90°) zasada ciągłości zbrojenia pozostaje niezmienna. Również tutaj musimy zapewnić odpowiednie połączenie prętów głównych za pomocą prętów odgiętych. Kształt "fajek" będzie oczywiście dostosowany do kąta narożnika, ale kluczowe jest zachowanie odpowiedniej długości zakładu i, co ważne, zagęszczenia strzemion w tej strefie. Siły nadal zmieniają kierunek, a ich efektywne przeniesienie wymaga staranności.
Bardziej skomplikowane są narożniki ostre (kąt <90°). W takich sytuacjach, ze względu na znacznie większe koncentracje naprężeń, może być konieczne zastosowanie dodatkowego zbrojenia lub specjalnych kształtów prętów, aby skutecznie przenieść siły. Często wymaga to bardziej złożonych rozwiązań niż proste "fajki". Zawsze, gdy mamy do czynienia z niestandardowymi kątami, a zwłaszcza z narożnikami ostrymi, zdecydowanie zalecam konsultację z projektantem konstrukcji. To on, bazując na obliczeniach, wskaże optymalne i bezpieczne rozwiązanie, które wykracza poza standardowe wytyczne.
Połączenie wieńca ze ścianą wewnętrzną nośną: jak wykonać zbrojenie w węźle typu "T"?
Nie tylko narożniki zewnętrzne wymagają uwagi. Równie istotne jest prawidłowe wykonanie zbrojenia w węźle typu "T", czyli w miejscu, gdzie wieniec obwodowy łączy się ze ścianą wewnętrzną nośną. Jest to punkt, w którym obciążenia ze ściany wewnętrznej i stropu muszą być efektywnie przekazane na wieniec obwodowy. Schematycznie, pręty wieńca wewnętrznego powinny być zakotwione w wieńcu obwodowym, a nie po prostu do niego dochodzić i się kończyć. To zapewnia ciągłość konstrukcyjną i efektywne przenoszenie obciążeń, co jest fundamentem stabilności.
Podczas kotwienia prętów wieńca wewnętrznego należy pamiętać, że nie mogą one być po prostu "ucięte" przy wieńcu obwodowym. Muszą być odpowiednio wygięte i zakotwione na odpowiednią długość, zgodnie z zasadami długości zakładu, o których już rozmawialiśmy. Zazwyczaj pręty te są wyginane w kształt litery "U" lub "L" i wpuszczane w głąb wieńca obwodowego, zachodząc na jego zbrojenie główne. Tylko w ten sposób zapewniamy pełną współpracę obu elementów konstrukcyjnych i unikamy powstawania słabych punktów, które mogłyby prowadzić do pęknięć w przyszłości.

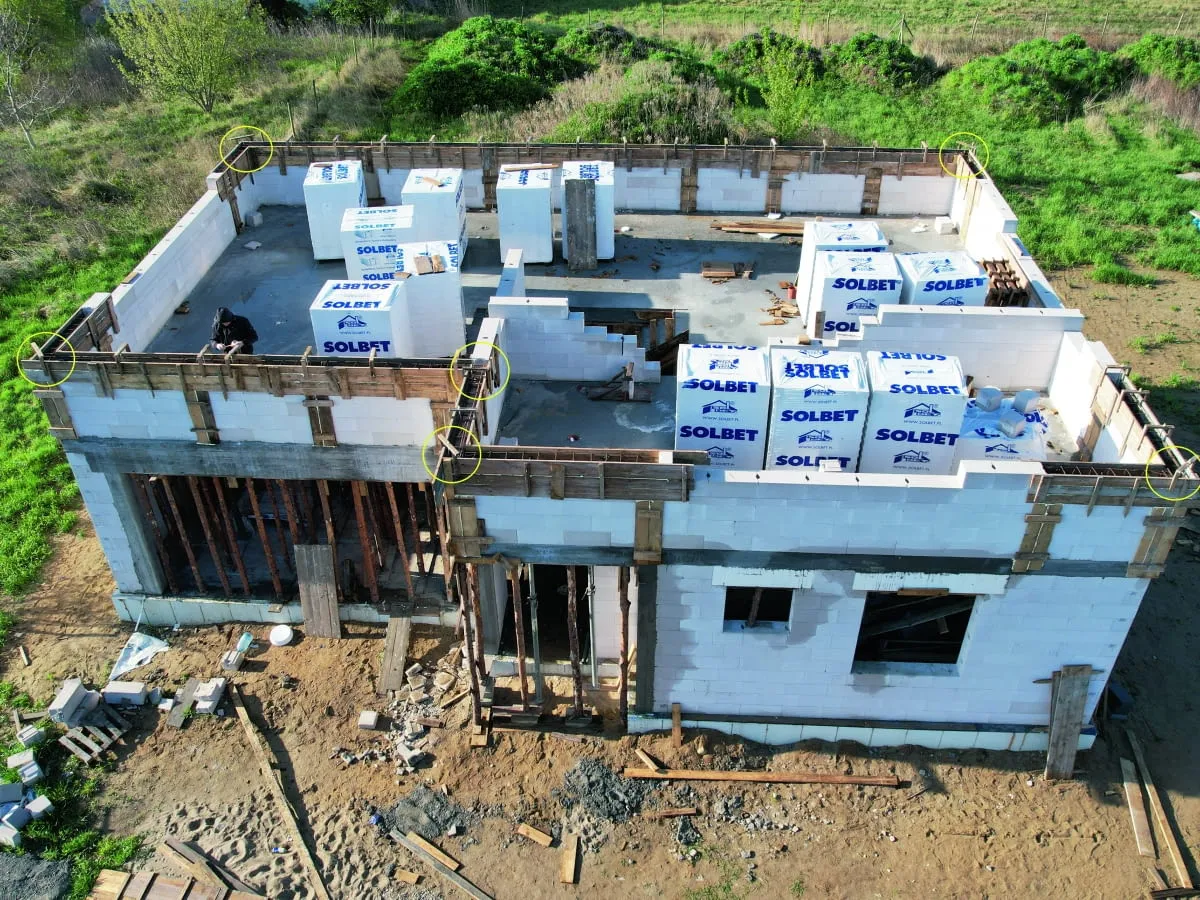

Najdroższe błędy wykonawcze, których musisz unikać za wszelką cenę
Jako doświadczony praktyk, widziałem wiele błędów, które mogły mieć katastrofalne skutki. Oto lista tych najczęstszych i najbardziej kosztownych, których musisz bezwzględnie unikać:
- Błąd #1: Zbyt krótkie "fajki" lub całkowity ich brak. To chyba najpoważniejszy grzech. Brak prętów "L" lub ich niewystarczająca długość (np. 30-40 cm zamiast wymaganych 70 cm) uniemożliwia prawidłowe przeniesienie sił rozciągających przez narożnik. Skutkuje to powstawaniem pęknięć ukośnych w narożach ścian, które z czasem mogą się powiększać i osłabiać całą konstrukcję.
- Błąd #2: "Krzyżowanie" prętów głównych bez dodatkowych łączników. Często widzę, jak wykonawcy po prostu krzyżują pręty główne w narożniku, wiążąc je drutem wiązałkowym, bez zastosowania odpowiednich "fajek". To niestety nie zapewnia ciągłości zbrojenia! Drut wiązałkowy ma za zadanie jedynie utrzymać pręty w odpowiedniej pozycji podczas betonowania, a nie przenosić siły. Bez "fajek" połączenie jest iluzoryczne, a narożnik pozostaje słabym punktem.
- Błąd #3: Niewłaściwe rozmieszczenie strzemion lub ich brak w strefie naroża. Pozostawienie standardowego, szerokiego rozstawu strzemion w narożniku to duży błąd. Brak zagęszczenia strzemion (do 10-15 cm) osłabia zdolność narożnika do przenoszenia sił poprzecznych i zwiększa ryzyko wyboczenia prętów głównych, zwłaszcza tych ściskanych. Pamiętajmy, strzemiona to kręgosłup wieńca.
- Błąd #4: Brak odpowiedniej otuliny betonowej dla zbrojenia. Zbrojenie musi być odpowiednio oddalone od krawędzi betonu, zazwyczaj o 2,5-3 cm. Jeśli pręty są zbyt blisko powierzchni (lub, co gorsza, wystają), stają się podatne na korozję pod wpływem wilgoci i czynników atmosferycznych. Korozja osłabia stal, prowadząc do pękania betonu i osłabienia całej konstrukcji wieńca. To błąd, który ujawnia się po latach, ale jego konsekwencje są bardzo poważne.
Finalna kontrola przed betonowaniem: Twoja lista sprawdzająca
Zanim betoniarka ruszy, a świeży beton zaleje Twoje zbrojenie, musisz mieć pewność, że wszystko jest wykonane poprawnie. Oto moja lista kontrolna, którą zawsze przekazuję inwestorom i wykonawcom. Sprawdź każdy punkt, to Twoja ostatnia szansa na korekty:
- Czy wszystkie pręty główne w narożnikach są połączone na zakład za pomocą prętów "L" (fajek) o odpowiedniej długości? Sprawdź długość ramion "fajek" czy mają co najmniej 70 cm, a najlepiej tyle, ile wynika z projektu konstrukcyjnego. Upewnij się, że są one zarówno na górze, jak i na dole wieńca.
- Czy strzemiona w narożach są prawidłowo zagęszczone (np. co 10-15 cm) i czy są odpowiednio rozmieszczone? Zwróć uwagę, czy strzemiona są rozmieszczone równomiernie i czy ich rozstaw jest mniejszy niż w pozostałych częściach wieńca.
- Czy całe zbrojenie jest stabilnie powiązane drutem wiązałkowym, aby zapobiec jego przemieszczeniu podczas betonowania? Chwiejne zbrojenie to gwarancja problemów. Każde połączenie powinno być mocne, a cała konstrukcja sztywna.
- Jak sprawdzić, czy zachowano wymaganą otulinę betonową dla zbrojenia (np. 2,5-3 cm) przy użyciu odpowiednich dystansów i podkładek? Upewnij się, że pręty nie dotykają szalunku. Dystanse z tworzywa sztucznego lub betonowe podkładki są tu absolutnie niezbędne.
