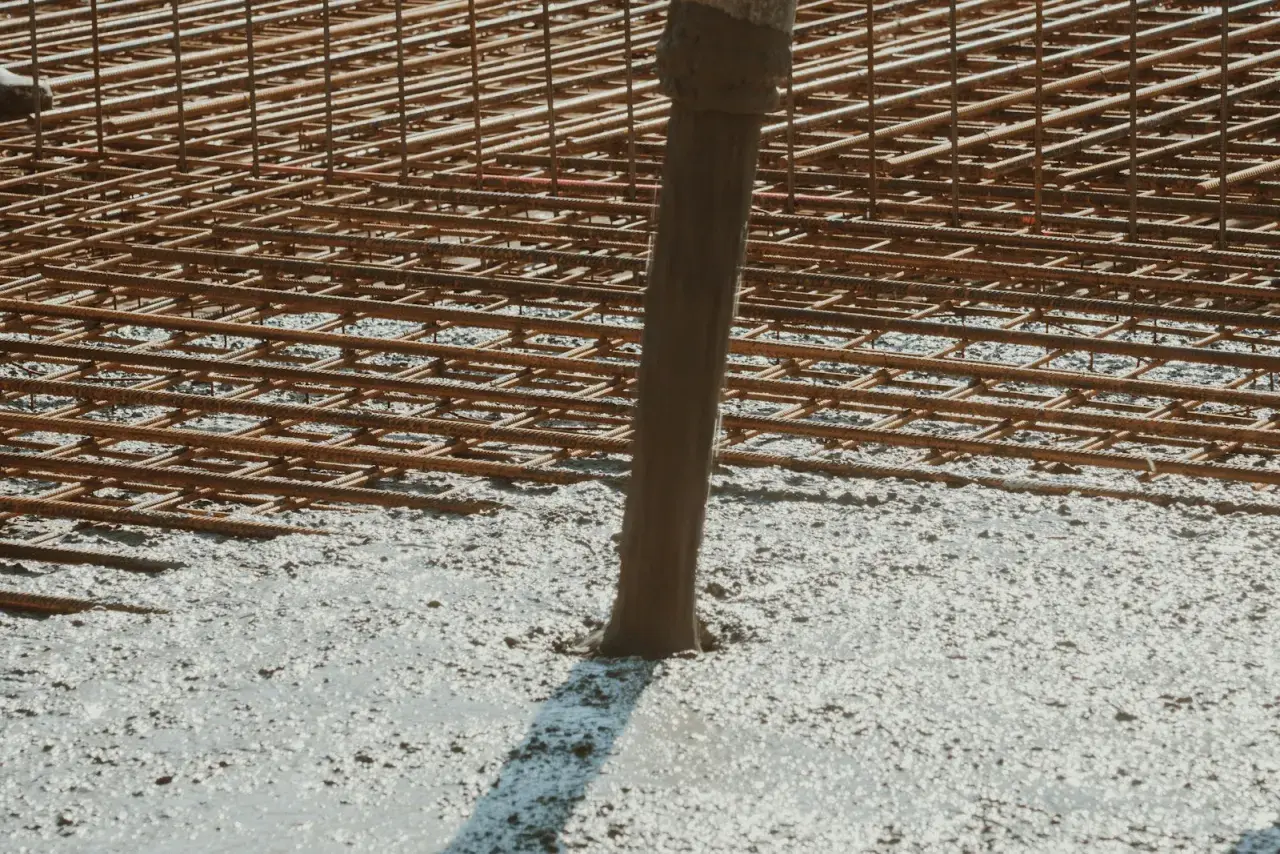

Płyta fundamentowa: obliczenia zbrojenia. Jak uniknąć błędów?

Dlaczego precyzyjne obliczenia zbrojenia to fundament bezpieczeństwa Twojego domu?

Jako inżynier z doświadczeniem, zawsze podkreślam, że płyta fundamentowa jest niczym kręgosłup budynku to ona przenosi wszystkie obciążenia na grunt, gwarantując stabilność i bezpieczeństwo całej konstrukcji. Dlatego też precyzyjne obliczenia jej zbrojenia nie są jedynie formalnością, lecz absolutną koniecznością. Właściwie zaprojektowana płyta, z odpowiednio dobranym zbrojeniem, to gwarancja trwałości i spokoju na lata.

Zanim zaczniesz liczyć: jakie dane musisz bezwzględnie posiadać?

Zanim w ogóle pomyślimy o jakichkolwiek obliczeniach, musimy zgromadzić kompletny zestaw danych wejściowych. Bez nich, wszelkie próby wymiarowania zbrojenia będą niczym wróżenie z fusów. To jest ten etap, na którym nie ma miejsca na domysły czy uproszczenia. Każdy z tych parametrów ma fundamentalne znaczenie dla końcowego projektu.

Geotechnika to podstawa: dlaczego bez badania gruntu ani rusz?

To absolutna podstawa. Badania geotechniczne dostarczają nam kluczowych informacji o gruncie, na którym posadowiony będzie budynek. Określają jego nośność, ściśliwość, uwarstwienie, a także poziom wód gruntowych. Dlaczego to tak ważne? Ponieważ słabe grunty, takie jak torfy czy grunty nasypowe, lub wysoki poziom wód gruntowych, mają decydujący wpływ na grubość płyty fundamentowej i intensywność wymaganego zbrojenia. Nie można ignorować tych danych. W Polsce, projektowanie geotechniczne reguluje Eurokod 7 (PN-EN 1997-1), który jasno określa zakres i metodykę badań.

Schemat obciążeń budynku: co i jak obciąża Twoją płytę fundamentową?

Musimy dokładnie wiedzieć, jakie obciążenia będzie przenosić płyta fundamentowa. Dzielimy je na obciążenia stałe i zmienne. Obciążenia stałe to ciężar własny konstrukcji budynku ścian, dachu, stropów, a także warstw wykończeniowych. Obciążenia zmienne to te, które mogą się zmieniać w czasie, takie jak obciążenia użytkowe (ludzie, meble), obciążenie śniegiem czy wiatrem. Precyzyjne określenie tych wartości jest kluczowe, ponieważ to one generują naprężenia w płycie, które zbrojenie musi przenieść.

Klasa betonu i gatunek stali: kluczowe parametry materiałowe w projekcie.

Te dwa parametry są sercem każdego obliczenia konstrukcji żelbetowej. Klasa betonu (np. C20/25, C30/37) określa jego wytrzymałość na ściskanie, natomiast gatunek stali zbrojeniowej (np. B500B, B500SP) definiuje jej wytrzymałość na rozciąganie. To właśnie te wartości wprowadzamy do równań obliczeniowych. Ich właściwy dobór, zgodny z Eurokodem 2 (PN-EN 1992-1-1), ma bezpośredni wpływ na nośność, trwałość i bezpieczeństwo całej konstrukcji. Zastosowanie niewłaściwych materiałów może prowadzić do poważnych problemów.

Jak obliczyć zbrojenie płyty fundamentowej? Przewodnik krok po kroku

Przejdźmy teraz do sedna, czyli do samego procesu obliczeniowego. Pamiętajcie, że w praktyce inżynierskiej, szczególnie przy bardziej złożonych konstrukcjach, wykorzystujemy zaawansowane oprogramowanie. Niemniej jednak, zrozumienie poszczególnych kroków jest fundamentalne.

1. Krok 1: Modelowanie płyty i współpraca z podłożem (Model Winklera).

   Pierwszym etapem jest stworzenie modelu obliczeniowego płyty fundamentowej. W profesjonalnych programach komputerowych płyta jest zazwyczaj modelowana jako element powierzchniowy. Kluczowe jest tutaj uwzględnienie jej współpracy z gruntem. Najczęściej stosuje się tzw. model Winklera (podłoże sprężyste), który zakłada, że grunt reaguje na obciążenie jak zbiór niezależnych sprężyn. Bardziej zaawansowane modele, takie jak model półprzestrzeni sprężystej, pozwalają na jeszcze realistyczniejsze odwzorowanie zachowania konstrukcji. To właśnie dzięki temu modelowaniu możemy precyzyjnie określić, jak płyta będzie się odkształcać i jakie naprężenia będą w niej powstawać.

2. Krok 2: Analiza statyczna wyznaczanie momentów zginających i sił tnących.

   Po zamodelowaniu płyty i podłoża przeprowadzamy analizę statyczną. Jej celem jest określenie rozkładu wewnętrznych sił w płycie pod wpływem wszystkich przyłożonych obciążeń. Szukamy przede wszystkim momentów zginających (w obu kierunkach X i Y) oraz sił tnących. Te wartości są absolutną podstawą do dalszego wymiarowania zbrojenia. Miejsca, gdzie momenty zginające są największe, będą wymagały najintensywniejszego zbrojenia.

3. Krok 3: Wymiarowanie zbrojenia głównego dobór średnicy i rozstawu prętów.

   Mając wyznaczone momenty zginające, przechodzimy do wymiarowania zbrojenia głównego. Na podstawie wzorów z Eurokodu 2, dobieramy średnice prętów zbrojeniowych (np. ø10, ø12, ø16 mm) oraz ich rozstaw (np. co 15 cm, co 20 cm). Robimy to oddzielnie dla siatki dolnej i górnej, oraz dla każdego z kierunków. Celem jest zapewnienie, że stal będzie w stanie przenieść wszystkie naprężenia rozciągające wynikające z momentów zginających.

4. Krok 4: Sprawdzenie warunku na zbrojenie minimalne według Eurokodu 2.

   To niezwykle ważny krok, często niedoceniany. Eurokod 2 precyzuje minimalny stopień zbrojenia, który jest konieczny do kontroli zarysowań (np. od skurczu betonu i zmian temperatury) i zapewnienia odpowiedniej nośności, nawet jeśli teoretyczne obliczenia statyczne nie wykazałyby takiej potrzeby. Zbrojenie minimalne jest swego rodzaju "polisą ubezpieczeniową" dla trwałości konstrukcji, zapobiegającą niekontrolowanym pęknięciom.

5. Krok 5: Projektowanie zbrojenia w strefach szczególnych (pod ścianami i słupami).

   Oprócz zbrojenia głównego, musimy zaprojektować wzmocnienia w miejscach, gdzie występują koncentracje naprężeń. Mowa tu przede wszystkim o strefach pod ścianami nośnymi, słupami, a także przy otworach w płycie czy na jej krawędziach. W tych rejonach często występują lokalne wzrosty momentów i sił tnących, wymagające dodatkowych prętów, aby zapewnić bezpieczeństwo i ograniczyć zarysowania.

6. Krok 6: Weryfikacja stanów granicznych kontrola zarysowań i ugięć.

   Na koniec, po zaprojektowaniu całego zbrojenia, musimy sprawdzić tzw. stany graniczne użytkowalności. Oznacza to kontrolę szerokości zarysowań i ugięć płyty. Chodzi o to, aby konstrukcja była nie tylko bezpieczna, ale także komfortowa w użytkowaniu i estetyczna. Nadmierne zarysowania czy ugięcia, choć niekoniecznie zagrażające nośności, mogą prowadzić do uszkodzeń warstw wykończeniowych i obniżenia komfortu mieszkańców.

Kluczowe aspekty projektowe zbrojenia zgodne z polskimi normami

Poza samym procesem obliczeniowym, istnieje kilka kluczowych aspektów projektowych, które są fundamentalne dla prawidłowego funkcjonowania zbrojenia i jego zgodności z obowiązującymi w Polsce normami (Eurokody).

• Dwie siatki to standard: rola zbrojenia dolnego i górnego.

  W przypadku płyt fundamentowych stosowanie dwóch warstw zbrojenia siatki dolnej i górnej jest standardem i praktycznie zawsze konieczne. Siatka dolna ma za zadanie przejmować naprężenia rozciągające od zginania płyty pod wpływem obciążeń, które działają "od góry" (np. ciężar budynku). Z kolei siatka górna jest niezbędna do przeciwdziałania siłom powstającym na podporach (np. pod ścianami nośnymi, gdzie płyta "wisi" i jest rozciągana od góry) oraz do kontroli zarysowań na górnej powierzchni płyty, które mogą pojawić się np. od skurczu betonu.

• Otulina dlaczego jej grubość ma krytyczne znaczenie dla ochrony przed korozją?

  Otulina to warstwa betonu, która otacza stal zbrojeniową. Jej grubość ma krytyczne znaczenie dla trwałości całej konstrukcji. Głównym zadaniem otuliny jest ochrona stali przed korozją, która może być wywołana przez wilgoć, tlen, dwutlenek węgla czy agresywne substancje chemiczne. Chroni również zbrojenie przed ogniem. Minimalna grubość otuliny jest ściśle określona w Eurokodzie 2 i zależy od klasy ekspozycji, czyli warunków środowiskowych, w jakich pracuje konstrukcja. Dla płyt fundamentowych, stykających się z gruntem, zazwyczaj wymagane jest 4-5 cm otuliny. Niewystarczająca otulina to prosta droga do szybkiej degradacji zbrojenia i osłabienia konstrukcji.

• Zakłady i kotwienie prętów: jak zapewnić ciągłość pracy zbrojenia?

  Zbrojenie w płycie fundamentowej często składa się z wielu prętów, które muszą być ze sobą połączone. Miejsca łączenia prętów nazywamy zakładami. Ich prawidłowe wykonanie, z zachowaniem odpowiedniej długości zakładu (zależnej od średnicy prętów i klasy stali), jest niezbędne do zapewnienia ciągłości pracy zbrojenia i efektywnego przenoszenia sił w całej konstrukcji. Podobnie ważne jest kotwienie prętów, czyli sposób ich zakończenia w betonie, aby zapewnić pełne wykorzystanie ich nośności. Błędy w tym zakresie mogą prowadzić do lokalnych osłabień konstrukcji.

• Zbrojenie przy otworach i na krawędziach płyty o czym nie można zapomnieć?

  Projektując zbrojenie, nie można zapomnieć o miejscach szczególnych, takich jak otwory w płycie (np. na przejścia instalacyjne) czy jej krawędzie. Są to obszary, gdzie mogą występować koncentracje naprężeń, co zwiększa ryzyko zarysowań. Wokół otworów często stosuje się dodatkowe pręty obwodowe lub diagonalne, aby "ramować" otwór i rozłożyć naprężenia. Podobnie na krawędziach płyty, zwłaszcza tych niepodpartych, mogą być wymagane dodatkowe wzmocnienia.

Obliczenia w praktyce: uproszczony przykład dla domu jednorodzinnego

Aby lepiej zilustrować teorię, posłużmy się uproszczonym przykładem dla typowego domu jednorodzinnego. Pamiętajcie, że to jedynie przykład poglądowy, a każdy projekt wymaga indywidualnych, precyzyjnych obliczeń.

• Założenia: parametry gruntu, obciążenia i wymiary płyty.

  Załóżmy, że mamy do czynienia z domem jednorodzinnym o powierzchni zabudowy około 120 m², posadowionym na gruncie spoistym o średniej nośności (np. gliny piaszczyste). Przyjmijmy standardową grubość płyty fundamentowej wynoszącą 25 cm. Obciążenia od budynku, wliczając ciężar własny, ściany, strop i dach, oraz obciążenia zmienne (śnieg, wiatr, użytkowe), dadzą nam sumaryczne obciążenie na grunt. To wszystko są dane wejściowe do naszego modelu.

• Szacowanie ilości stali: ile kilogramów na metr kwadratowy?

  Dla tak przyjętych założeń, orientacyjne zużycie stali na metr kwadratowy płyty fundamentowej dla domu jednorodzinnego waha się zazwyczaj w przedziale 25-35 kg/m². Jest to wartość szacunkowa, wynikająca z doświadczenia i uśrednionych obliczeń. Ostateczna, precyzyjna ilość stali zawsze wynika z dokładnych obliczeń statyczno-wytrzymałościowych, uwzględniających specyfikę projektu.

• Przykładowy dobór siatki zbrojeniowej (średnica i rozstaw).

  W oparciu o nasze uproszczone założenia, typowy dobór siatki zbrojeniowej mógłby wyglądać następująco: dla siatki dolnej zastosowalibyśmy pręty ø12 mm w rozstawie co 20 cm w obu kierunkach. Dla siatki górnej, która często jest mniej intensywnie obciążona, mogłyby to być pręty ø10 mm w rozstawie co 25 cm w obu kierunkach. Oczywiście, w miejscach szczególnych, takich jak pod ścianami nośnymi czy słupami, należałoby dodać wzmocnienia, np. dodatkowe pręty ø12 mm. Pamiętajcie, że to tylko przykład, a ostateczny dobór zawsze należy do projektanta i jest wynikiem szczegółowych obliczeń.

Nowoczesne narzędzia inżyniera: rola oprogramowania MES w obliczeniach

Współczesne projektowanie konstrukcji, a zwłaszcza tak złożonych elementów jak płyty fundamentowe, jest niemożliwe bez wsparcia zaawansowanego oprogramowania inżynierskiego. To właśnie te narzędzia zrewolucjonizowały naszą pracę, pozwalając na osiągnięcie niespotykanej wcześniej precyzji i bezpieczeństwa.

• Czym jest Metoda Elementów Skończonych (MES) i dlaczego zrewolucjonizowała projektowanie?

  Metoda Elementów Skończonych (MES, ang. FEM) to numeryczna technika rozwiązywania problemów inżynierskich, która stała się standardem w profesjonalnym projektowaniu konstrukcji. Polega ona na podziale złożonej konstrukcji na wiele mniejszych, prostszych elementów (tzw. elementów skończonych), dla których można łatwo opisać zachowanie mechaniczne. Dzięki temu MES pozwala na precyzyjne modelowanie skomplikowanych geometrii, uwzględnianie nieliniowej pracy materiałów (np. betonu po zarysowaniu) oraz, co kluczowe dla płyt fundamentowych, interakcji z podłożem (np. wspomniany model Winklera). To wszystko sprawia, że obliczenia są znacznie dokładniejsze i bezpieczniejsze niż tradycyjne metody ręczne.

• Przegląd popularnych programów do obliczeń konstrukcyjnych w Polsce.

  Na polskim rynku dostępnych jest wiele profesjonalnych programów do obliczeń konstrukcyjnych, które wykorzystują MES. Do najpopularniejszych, często używanych do projektowania płyt fundamentowych, należą: ABC Płyta (polskie oprogramowanie, bardzo popularne), Robot Structural Analysis (Autodesk), STAAD Foundation Advanced (Bentley) czy Soldis PROJEKTANT. Każdy z nich oferuje zaawansowane funkcje modelowania, analizy i wymiarowania, co pozwala inżynierom na efektywną pracę.

• Interpretacja wyników: jak czytać mapy wymaganego zbrojenia?

  Oprogramowanie MES generuje ogromną ilość danych, które są prezentowane w formie czytelnych map. Kluczowe dla projektanta są mapy momentów zginających, sił tnących oraz, co najważniejsze, mapy wymaganego pola przekroju zbrojenia (As). Te wizualizacje pokazują, gdzie w płycie występują największe naprężenia i gdzie potrzebne jest najwięcej stali. Dzięki nim możemy efektywnie projektować rozmieszczenie i gęstość zbrojenia, optymalizując zużycie materiału, jednocześnie zachowując pełne bezpieczeństwo konstrukcji.

Najczęstsze błędy w obliczeniach i wykonawstwie zbrojenia jak ich unikać?

Nawet najlepsze obliczenia mogą zostać zniweczone przez błędy na etapie wykonawstwa, a brak profesjonalnego projektu to już proszenie się o kłopoty. Jako ekspert, często spotykam się z powtarzającymi się błędami, których konsekwencje mogą być bardzo poważne.

• Ignorowanie projektu konstrukcyjnego najdroższa "oszczędność".

  To niestety najpoważniejszy i najczęściej popełniany błąd. Decyzja o rezygnacji z profesjonalnego projektu konstrukcyjnego i wykonywanie zbrojenia "na oko" lub według "sprawdzonych" metod sąsiada to prosta droga do katastrofy. Pozornie niższe koszty początkowe mogą prowadzić do niewyobrażalnych strat w przyszłości od pęknięć, przez nierównomierne osiadania, aż po zawalenie się konstrukcji. Pamiętajmy, że projektant bierze odpowiedzialność za bezpieczeństwo budynku.

• Niewłaściwy dobór lub rozstaw prętów a nośność konstrukcji.

  Zastosowanie zbyt małych średnic prętów, niewystarczającej ich liczby lub nieprawidłowego rozstawu bezpośrednio wpływa na nośność płyty. Jeśli zbrojenie nie jest w stanie przenieść naprężeń, płyta ulegnie uszkodzeniu pod wpływem obciążeń, co może objawiać się pęknięciami, ugięciami, a w skrajnych przypadkach zniszczeniem konstrukcji.

• Brak lub niewłaściwe wykonanie zbrojenia górnego.

  Często widzę, jak inwestorzy lub wykonawcy próbują "zaoszczędzić" na zbrojeniu górnym. To ogromny błąd! Zbrojenie górne jest kluczowe dla przenoszenia momentów ujemnych, które pojawiają się np. na podporach (pod ścianami nośnymi) oraz do kontroli zarysowań na górnej powierzchni płyty. Jego brak lub niedostateczne wykonanie znacząco osłabia konstrukcję i zwiększa ryzyko pęknięć.

• Niewystarczająca otulina i ryzyko przyspieszonej korozji stali.

  Zbyt cienka warstwa betonu chroniąca stal zbrojeniową to tykająca bomba. Niewystarczająca otulina sprawia, że stal jest narażona na działanie wilgoci, tlenu i innych czynników agresywnych, co prowadzi do przyspieszonej korozji. Zardzewiałe zbrojenie traci swoją nośność, pęcznieje, rozsadzając beton i prowadząc do przedwczesnej degradacji całej konstrukcji.

• Nieprawidłowe łączenie prętów na zakład.

  Błędy w długości zakładów (czyli miejsc, gdzie pręty są łączone przez nakładanie się) lub ich niewłaściwe wykonanie (np. brak odpowiedniego przewiązania drutem wiązałkowym) uniemożliwiają skuteczne przenoszenie sił między prętami. W efekcie zbrojenie nie pracuje jako całość, a w miejscu nieprawidłowego połączenia powstaje osłabienie, które może być przyczyną zniszczenia konstrukcji.

Podsumowanie: Dobre obliczenia to spokojny sen na lata

Podsumowując, chciałbym jeszcze raz podkreślić wagę profesjonalnych obliczeń zbrojenia płyty fundamentowej. To nie jest element, na którym można oszczędzać czy iść na kompromisy. To inwestycja w bezpieczeństwo, trwałość i wartość Waszego domu.

• Kluczowe zasady, które musisz zapamiętać.

  Pamiętajcie o fundamentalnym znaczeniu badań geotechnicznych, które dostarczają nam wiedzy o gruncie. Nie zapominajcie o precyzyjnym określeniu wszystkich obciążeń, jakie będzie przenosić płyta. Zawsze opierajcie się na obowiązujących normach, czyli Eurokodach, które są podstawą bezpiecznego projektowania. Kluczowe są również takie detale jak zbrojenie minimalne, które chroni przed zarysowaniami, oraz odpowiednia grubość otuliny, która zabezpiecza stal przed korozją. Płyta fundamentowa to element, który ma służyć dziesiątki lat, a jej prawidłowe zaprojektowanie to podstawa.

• Przeczytaj również: Jak zrobić konstrukcje pod schody? Uniknij błędów! Poradnik

  Dlaczego zawsze warto powierzyć obliczenia wykwalifikowanemu konstruktorowi?

  Moja rada jest prosta i jednoznaczna: zawsze powierzajcie obliczenia zbrojenia płyty fundamentowej wyłącznie wykwalifikowanemu inżynierowi konstruktorowi. Jego wiedza, doświadczenie i dostęp do specjalistycznego oprogramowania (takiego jak programy MES) są gwarancją bezpieczeństwa, trwałości i optymalizacji kosztów. Dobrze zaprojektowane zbrojenie to nie tylko bezpieczeństwo, ale także efektywne wykorzystanie materiałów, co przekłada się na realne oszczędności. To właśnie profesjonalny projektant jest w stanie zapewnić Wam spokojny sen na lata, wiedząc, że fundament Waszego domu jest solidny i bezpieczny.
