Zbrojenie nadproża 3m: Jak to zrobić bezpiecznie i solidnie?

Wykonanie zbrojenia nadproża monolitycznego o rozpiętości 3 metrów to zadanie wymagające precyzji, wiedzy i bezwzględnego przestrzegania zasad sztuki budowlanej. W tym artykule, jako Kazimierz Sawicki, przeprowadzę Cię przez kluczowe aspekty tego procesu, dostarczając praktycznych wskazówek i podkreślając, dlaczego przy tej rozpiętości nie ma miejsca na improwizację, a bezpieczeństwo i zgodność z projektem są absolutnym priorytetem.

Zbrojenie nadproża 3m: dlaczego ten wymiar to już nie przelewki?

Kiedy mówimy o nadprożu o rozpiętości 3 metrów, wchodzimy w obszar konstrukcji, które nie wybaczają błędów. To już nie jest mała, symboliczna belka nad drzwiami, ale element, który musi przenieść znaczące obciążenia. W mojej praktyce widziałem wiele sytuacji, gdzie bagatelizowanie tego wymiaru prowadziło do poważnych problemów konstrukcyjnych, dlatego zawsze podkreślam: 3 metry to już poważna sprawa.

Nadproże monolityczne a prefabrykowane: kiedy wylewać, a kiedy kupić gotowe?

Wybór między nadprożem monolitycznym a prefabrykowanym to jedna z pierwszych decyzji, którą musimy podjąć. Nadproża monolityczne, czyli wylewane bezpośrednio na budowie, dają nam największą elastyczność w kształtowaniu i dostosowywaniu do specyficznych wymagań konstrukcyjnych. Ich zaletą jest możliwość idealnego dopasowania do projektu i często lepsze połączenie z resztą konstrukcji, co jest kluczowe przy większych rozpiętościach. Wadą jest czasochłonność i konieczność wykonania solidnego szalunku.

Z kolei nadproża prefabrykowane, takie jak gotowe belki strunobetonowe (np. SBN 12x12 cm, dostępne również w długości 3m) czy nadproża w kształcie litery L, znacznie przyspieszają prace. Są one produkowane w kontrolowanych warunkach, co gwarantuje ich jakość. Jednak ich zastosowanie wymaga precyzyjnego planowania i dostępności odpowiednich wymiarów. Dla rozpiętości 3 metrów, choć dostępne są prefabrykaty, często rozważa się również nadproża stalowe, wykonane z dwuteowników lub ceowników, zwłaszcza gdy obciążenia są bardzo duże lub zależy nam na minimalnej wysokości konstrukcji. Ostateczny wybór powinien zawsze wynikać z analizy projektowej i ekonomicznej.

Rola konstruktora: dlaczego przy 3 metrach nie ma miejsca na improwizację?

Pozwól, że powtórzę to dobitnie: przy nadprożu o rozpiętości 3 metrów rola uprawnionego konstruktora jest absolutnie kluczowa. Wszelkie informacje, które znajdziesz w poradnikach w tym również w moim artykule mają charakter orientacyjny i edukacyjny. Nie mogą one zastąpić indywidualnego projektu konstrukcyjnego. Konstruktor to jedyna osoba, która jest w stanie prawidłowo ocenić wszystkie obciążenia, dobrać odpowiednie przekroje, średnice i rozstawy zbrojenia, a także uwzględnić specyfikę danego budynku. Improwizacja w tym zakresie to prosta droga do poważnych problemów, a nawet katastrofy budowlanej. Zawsze, ale to zawsze, bazuj na projekcie!

Jakie obciążenia musi przenieść nadproże tej długości? (strop, ściana, dach)

Nadproże o rozpiętości 3 metrów to nie tylko element estetyczny, ale przede wszystkim konstrukcyjny, który musi sprostać znacznym obciążeniom. Przede wszystkim, musi ono przenieść swój własny ciężar. Do tego dochodzi ciężar ściany, która znajduje się bezpośrednio nad nadprożem a często jest to ściana murowana, ważąca niemało. Co więcej, nadproże często stanowi podporę dla elementów stropu, a w przypadku kondygnacji poddasza lub dachu płaskiego, może być również obciążone ciężarem konstrukcji dachu oraz obciążeniami użytkowymi i śniegiem. Konstruktor, projektując zbrojenie, musi uwzględnić wszystkie te czynniki, sumując obciążenia stałe i zmienne, aby zapewnić odpowiednią nośność i sztywność konstrukcji.

Anatomia zbrojenia nadproża 3m: z czego składa się jego stalowy szkielet?

Aby zrozumieć, jak poprawnie wykonać zbrojenie, musimy najpierw poznać jego poszczególne elementy i ich funkcje. To jak budowa szkieletu każda kość ma swoje miejsce i zadanie.

Pręty główne nośne (dolne): jakie średnice i ile sztuk są najczęściej stosowane?

Pręty główne, inaczej zwane nośnymi lub dolnymi, to serce każdego zbrojenia nadproża. To one przenoszą główne siły rozciągające, które pojawiają się w dolnej części belki pod wpływem obciążenia. W zależności od obciążeń i wymagań projektowych, najczęściej stosuje się od 2 do 4 prętów o średnicach od 12 mm do nawet 20 mm. Widziałem projekty, gdzie dla rozpiętości 3,6 metra, przy bardzo dużych obciążeniach, konstruktorzy przewidywali 4 pręty o średnicy 20 mm. To pokazuje, jak istotne jest indywidualne podejście. Zawsze pamiętaj, że to konstruktor określa precyzyjnie średnicę i liczbę tych prętów.

Pręty montażowe (górne): dlaczego są niezbędne i jaką pełnią funkcję?

Pręty montażowe, umieszczone w górnej części nadproża, często są niedoceniane, a ich rola jest niezwykle ważna. Przede wszystkim, służą one do stabilizacji całego szkieletu zbrojeniowego. To do nich wiążemy strzemiona, tworząc sztywną klatkę, którą łatwiej jest ułożyć w szalunku i która nie ulegnie deformacji podczas betonowania. Pełnią funkcję pomocniczą, ale bez nich konstrukcja byłaby niestabilna. Zazwyczaj stosuje się 2 pręty montażowe o mniejszej średnicy niż pręty główne, na przykład 12 mm.

Strzemiona cisi bohaterowie konstrukcji: jaka średnica i klasa stali?

Strzemiona to prawdziwi cisi bohaterowie zbrojenia. Ich głównym zadaniem jest przenoszenie sił ścinających, które są szczególnie duże w strefach przypodporowych nadproża. Ponadto, strzemiona stabilizują pręty główne i montażowe, zapobiegając ich wyboczeniu podczas betonowania i eksploatacji. Najczęściej wykonuje się je z prętów o średnicy 6 mm lub 8 mm. Ich kształt i rozstaw są kluczowe dla prawidłowego funkcjonowania nadproża, o czym opowiem za chwilę.

Stal żebrowana klasy A-IIIN (B500): standard, którego musisz się trzymać

W dzisiejszym budownictwie żelbetowym standardem jest stosowanie stali żebrowanej klasy A-IIIN, oznaczanej również jako B500B. Jest to stal o wysokiej wytrzymałości, a jej żebrowana powierzchnia zapewnia doskonałą przyczepność do betonu. To właśnie ta przyczepność jest kluczowa dla współpracy betonu ze stalą w konstrukcji żelbetowej. Użycie stali o niższej klasie lub gładkiej jest niedopuszczalne i stanowi poważne zagrożenie dla bezpieczeństwa konstrukcji. Zawsze upewnij się, że używasz odpowiedniej klasy stali, zgodnie z projektem.

Krytyczne parametry wykonawcze, czyli diabeł tkwi w szczegółach

Sama wiedza o elementach zbrojenia to za mało. Prawdziwa sztuka tkwi w precyzyjnym wykonaniu. Każdy szczegół ma znaczenie dla trwałości i bezpieczeństwa nadproża.

Rozstaw strzemion: jak prawidłowo zagęścić zbrojenie w strefach przypodporowych?

Prawidłowy rozstaw strzemion to jeden z najważniejszych aspektów zbrojenia nadproża. Siły ścinające, które strzemiona mają za zadanie przenosić, są największe w strefach przypodporowych. Dlatego też, w tych obszarach strzemiona muszą być zagęszczone. Zazwyczaj, na długości około 1/4 rozpiętości nadproża od każdej podpory, strzemiona układa się co 10-15 cm. W strefie środkowej, gdzie siły ścinające są mniejsze, rozstaw strzemion może być większy, np. co 25-30 cm. Niewłaściwe zagęszczenie strzemion w strefach przypodporowych może prowadzić do ukośnych pęknięć nadproża, co jest sygnałem poważnych problemów konstrukcyjnych.

Minimalna długość oparcia na murze: ile centymetrów to bezpieczne minimum?

Nadproże musi mieć solidne oparcie na ścianie nośnej, aby prawidłowo przenosić obciążenia. Minimalna długość oparcia to parametr, którego nie wolno bagatelizować. Generalnie przyjmuje się, że powinno to być od 15 cm do 25 cm z każdej strony. Jednak dla nadproża o rozpiętości 3 metrów, które przenosi znaczne obciążenia, zawsze zalecam bezpieczne minimum 20-25 cm oparcia. Niektórzy producenci belek prefabrykowanych dla długości powyżej 160 cm również wskazują na konieczność oparcia wynoszącego co najmniej 25 cm. Zbyt krótkie oparcie może prowadzić do koncentracji naprężeń w murze i jego uszkodzenia.

Otulina 2,5 cm: dlaczego ta warstwa betonu jest kluczowa dla żywotności zbrojenia?

Otulina betonowa to warstwa betonu, która otacza zbrojenie ze wszystkich stron. Jej głównym zadaniem jest ochrona stali przed korozją. Beton tworzy środowisko alkaliczne, które pasywuje stal, zapobiegając jej rdzewieniu. Jeśli otulina jest zbyt cienka, wilgoć i agresywne substancje z otoczenia mogą dotrzeć do stali, powodując jej korozję, zwiększenie objętości i w konsekwencji pękanie betonu. Zgodnie z normą PN-EN 1992-1-1, minimalna grubość otuliny powinna wynosić 20-25 mm. Aby zapewnić tę grubość, należy stosować specjalne podkładki dystansowe, potocznie nazywane "grzybkami" lub "krążkami", które utrzymują zbrojenie w odpowiedniej odległości od szalunku.

Zgodnie z normą PN-EN 1992-1-1, minimalna grubość otuliny betonowej dla zbrojenia powinna wynosić 20-25 mm, co jest kluczowe dla ochrony stali przed korozją.

Beton klasy C20/25 (B25): absolutne minimum dla trwałości nadproża

Klasa betonu to kolejny element, na którym nie wolno oszczędzać. Do wykonania nadproży monolitycznych należy stosować beton klasy co najmniej C20/25 (dawniej B25). Ta klasa betonu zapewnia odpowiednią wytrzymałość na ściskanie, co jest niezbędne do prawidłowego przenoszenia obciążeń przez nadproże. Użycie betonu o niższej klasie może skutkować niewystarczającą nośnością, a w konsekwencji ugięciem, pęknięciami, a nawet zniszczeniem konstrukcji. Zawsze zamawiaj beton o odpowiedniej klasie i upewnij się, że dostawca dostarcza produkt zgodny z zamówieniem.

Jak poprawnie zmontować zbrojenie nadproża 3m? Krok po kroku

Skoro znamy już teorię i kluczowe parametry, przejdźmy do praktyki. Montaż zbrojenia to proces, który wymaga staranności i przestrzegania kilku ważnych kroków.

Przygotowanie i stabilizacja szalunku: fundament udanej pracy

Zanim w ogóle zaczniemy myśleć o stali, musimy zadbać o solidny szalunek. Szalunek pod nadproże monolityczne musi być wykonany z desek lub płyt OSB, które są wystarczająco sztywne i szczelne, aby utrzymać ciężar świeżego betonu. Co najważniejsze, szalunek musi być solidnie podstemplowany. Przy rozpiętości 3 metrów, absolutnie konieczne jest zastosowanie dodatkowego stemplowania w środku rozpiętości, aby zapobiec ugięciu szalunku pod ciężarem mieszanki betonowej. Pamiętaj, że ugięcie szalunku przełoży się na ugięcie gotowego nadproża, co jest błędem konstrukcyjnym.

Wiązanie szkieletu zbrojeniowego: jak połączyć pręty i strzemiona drutem wiązałkowym?

Kiedy szalunek jest gotowy, przystępujemy do wiązania szkieletu zbrojeniowego. Pręty główne (dolne) i montażowe (górne) łączymy ze strzemionami za pomocą drutu wiązałkowego. Wiązanie powinno być wykonane solidnie, ale nie musi być bardzo ciasne jego celem jest utrzymanie prętów w odpowiedniej pozycji. Ważne jest, aby wiązać strzemiona do wszystkich prętów w narożnikach, a także co drugie lub co trzecie skrzyżowanie wzdłuż prętów. To zapewni sztywność i stabilność całej klatki zbrojeniowej, co ułatwi jej transport i ułożenie w szalunku bez ryzyka deformacji.

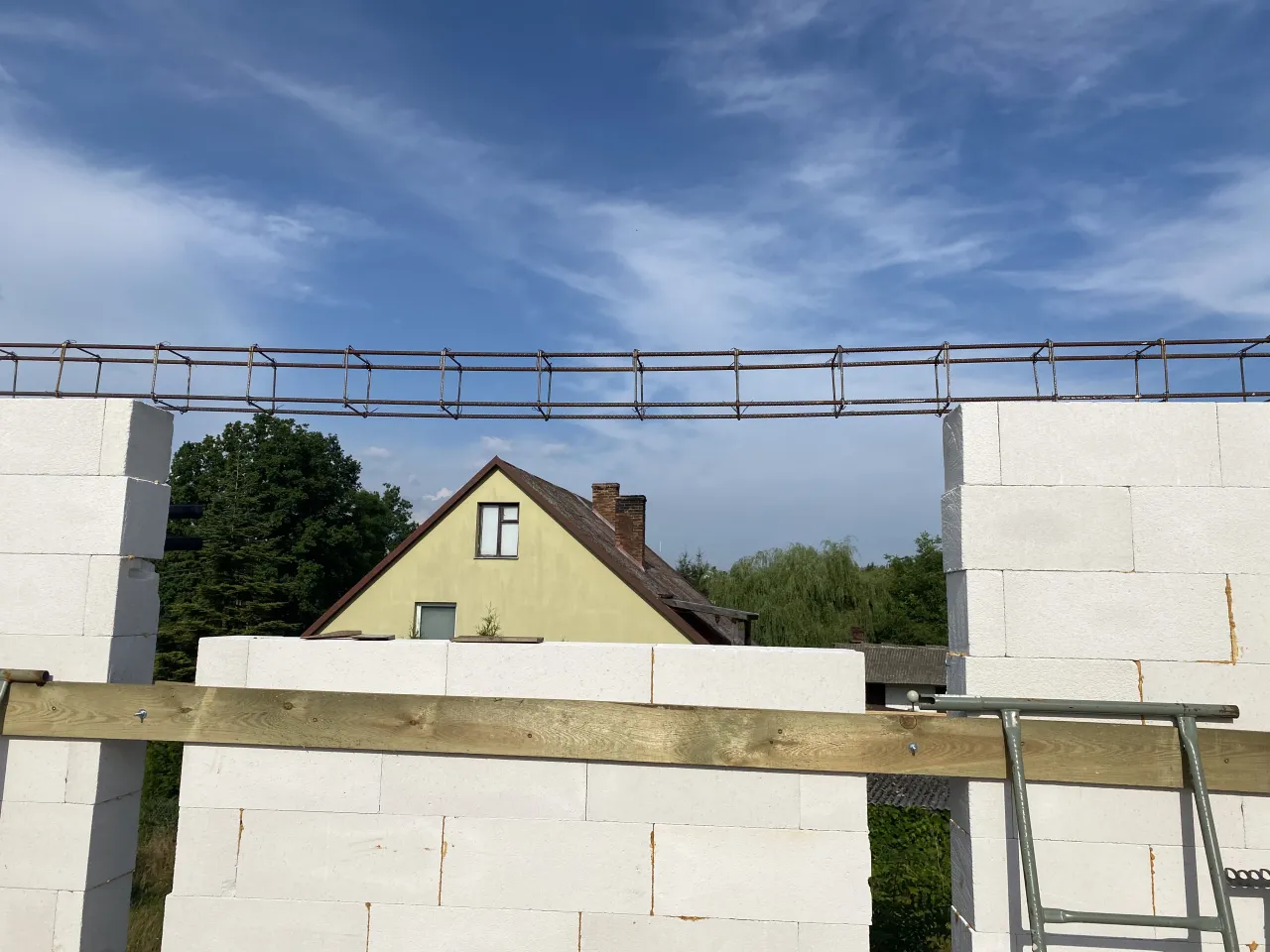

Układanie gotowego szkieletu w szalunku z użyciem podkładek dystansowych

Związany szkielet zbrojeniowy ostrożnie układamy w przygotowanym szalunku. W tym momencie kluczowe jest zapewnienie prawidłowej otuliny betonowej. Do tego celu służą wspomniane wcześniej podkładki dystansowe. Układamy je pod dolnymi prętami głównymi, a także, jeśli to konieczne, przy bocznych ścianach szalunku, aby stal nie dotykała bezpośrednio desek. Podkładki dystansowe muszą być rozmieszczone równomiernie, w taki sposób, aby całe zbrojenie było oddalone od szalunku o wymaganą grubość otuliny (20-25 mm). To zapobiegnie korozji i zapewni trwałość nadproża.

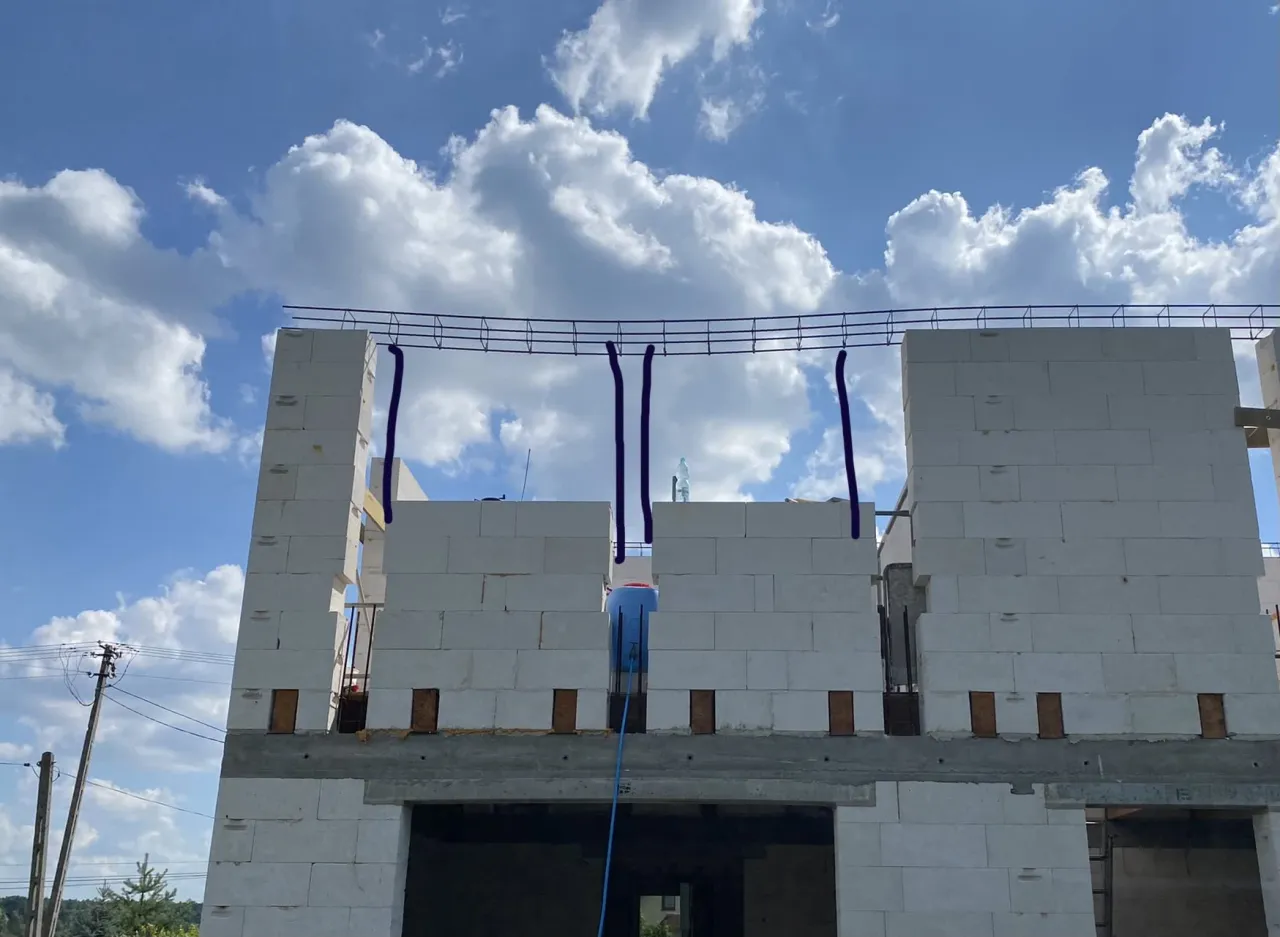

Kotwienie prętów w wieńcu: jak zapewnić ciągłość konstrukcji?

Aby nadproże stanowiło integralną część konstrukcji budynku, jego zbrojenie musi być odpowiednio zakotwione w sąsiednich elementach. Najczęściej oznacza to zakotwienie prętów zbrojeniowych nadproża w wieńcu stropowym lub w słupach konstrukcyjnych. Kotwienie polega na odpowiednim wygięciu i wprowadzeniu końcówek prętów w zbrojenie wieńca lub słupa na odpowiednią długość. To zapewnia ciągłość konstrukcyjną i pozwala na prawidłowe przenoszenie obciążeń z nadproża na pozostałe elementy budynku. Brak odpowiedniego kotwienia osłabia całą konstrukcję i może prowadzić do jej uszkodzenia.

Najczęstsze błędy przy zbrojeniu nadproża 3m i jak ich unikać

Nawet najlepsze intencje nie zastąpią wiedzy i precyzji. W mojej karierze widziałem wiele błędów, które można było łatwo uniknąć. Oto najczęstsze z nich, na które musisz uważać.

Zbyt mała średnica lub liczba prętów głównych: prosta droga do katastrofy

To chyba najgroźniejszy błąd, jaki można popełnić. Zastosowanie prętów o zbyt małej średnicy lub niewystarczającej liczbie w stosunku do wymagań projektowych to prosta droga do katastrofy. Nadproże, które nie ma odpowiedniego zbrojenia, będzie się uginać, pękać, a w skrajnych przypadkach może doprowadzić do zawalenia się ściany nad otworem. Pamiętaj, że projekt konstrukcyjny to nie sugestia, a bezwzględne wytyczne. Nigdy nie improwizuj w kwestii prętów głównych!

Brak zagęszczenia strzemion przy podporach: ignorowanie sił ścinających

Jak już wspomniałem, strzemiona przenoszą siły ścinające, które są największe przy podporach. Brak odpowiedniego zagęszczenia strzemion w tych strefach jest poważnym błędem. Skutkuje to tym, że nadproże nie jest w stanie efektywnie przenieść tych sił, co objawia się charakterystycznymi ukośnymi pęknięciami. Takie pęknięcia są sygnałem, że konstrukcja jest przeciążona i wymaga natychmiastowej interwencji. Zawsze zwracaj uwagę na rozstaw strzemion, zwłaszcza w strefach przypodporowych.

Niewystarczająca otulina betonu i ryzyko błyskawicznej korozji stali

Niewystarczająca otulina betonowa to cichy zabójca zbrojenia. Jeśli stal jest zbyt blisko powierzchni betonu, wilgoć, dwutlenek węgla i inne agresywne czynniki z łatwością do niej docierają, powodując korozję. Rdzewiejąca stal zwiększa swoją objętość, co prowadzi do pękania i odpadania betonu. W efekcie zbrojenie traci swoją nośność, a całe nadproże ulega osłabieniu i skróceniu żywotności. Użycie podkładek dystansowych to mały koszt, który chroni przed ogromnymi problemami w przyszłości.

Przeczytaj również: Zbrojone materiały: Stal, kompozyt? Twój przewodnik wyboru!

Zbyt krótkie oparcie belki na ścianie: ryzyko pęknięć i osiadania

Zbyt krótkie oparcie nadproża na ścianie to kolejny błąd, który może prowadzić do poważnych konsekwencji. W takiej sytuacji obciążenia z nadproża są przenoszone na zbyt małą powierzchnię muru, co prowadzi do koncentracji naprężeń. Może to skutkować pęknięciami w murze bezpośrednio pod nadprożem, a w skrajnych przypadkach nawet do miejscowego zgniecenia muru i osiadania konstrukcji. Zawsze przestrzegaj minimalnych wymagań dotyczących długości oparcia, a dla nadproży 3-metrowych stosuj bezpieczny zapas, np. 20-25 cm.
