Listwy dystansowe zapewniają otulinę zbrojenia, chroniąc konstrukcję przed korozją i ogniem.
- Listwy dystansowe to kluczowe elementy w konstrukcjach żelbetowych, gwarantujące stałą odległość zbrojenia od szalunku.
- Otulina zbrojenia chroni stal przed korozją i ogniem, a jej grubość jest regulowana normami (np. Eurokod 2).

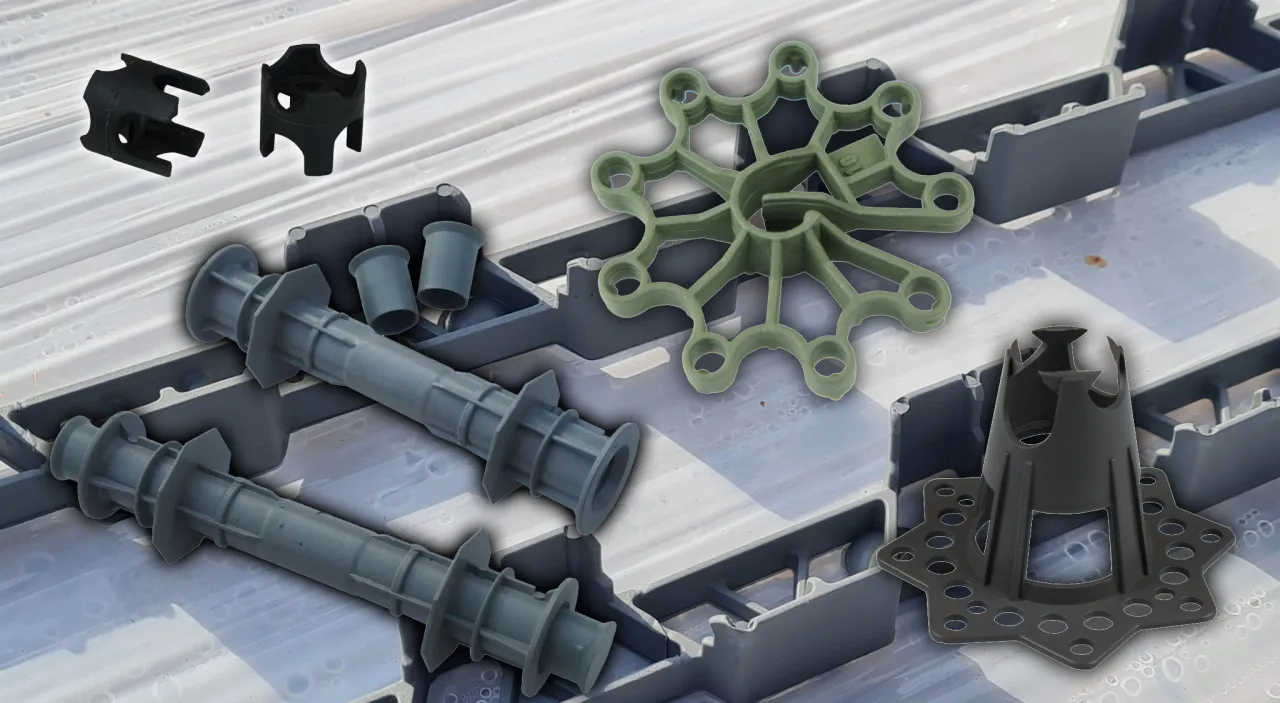

- Wyróżnia się listwy tworzywowe (lekkie, wszechstronne), betonowe (wytrzymałe, do ciężkich zbrojeń) i stalowe (do zbrojenia górnego).
- Dobór zależy od rodzaju elementu, podłoża i obciążenia zbrojenia.
- Prawidłowy montaż i rozstaw listew są niezbędne dla stabilności konstrukcji i uniknięcia błędów wykonawczych.
Dlaczego otulina zbrojenia to cichy bohater każdej trwałej konstrukcji?
Z mojego doświadczenia wynika, że wielu początkujących wykonawców, a nawet inwestorów, nie zdaje sobie sprawy z fundamentalnego znaczenia otuliny zbrojenia. Otulina to nic innego jak warstwa betonu, która otacza pręty zbrojeniowe, oddzielając je od zewnętrznego środowiska. Jej głównym zadaniem jest zapewnienie stałej, projektowanej odległości między zbrojeniem a szalunkiem lub podłożem. Grubość tej warstwy jest precyzyjnie określona w projekcie konstrukcyjnym i, co podkreślam z całą stanowczością, jest absolutnie krytyczna dla długowieczności i bezpieczeństwa całej konstrukcji.
Dwie najważniejsze funkcje otuliny to ochrona przed korozją i ochrona przeciwpożarowa. Beton, dzięki swojej zasadowej naturze, tworzy na powierzchni stali zbrojeniowej warstwę pasywną, która skutecznie chroni ją przed korozją. Jeśli jednak otulina jest zbyt cienka lub uszkodzona, wilgoć, tlen i szkodliwe substancje chemiczne (np. chlorki) mogą dotrzeć do stali, prowadząc do jej rdzewienia. Korozja zbrojenia to proces destrukcyjny, który prowadzi do zwiększenia objętości stali, spękania betonu i w konsekwencji do osłabienia, a nawet zniszczenia konstrukcji. Ponadto, odpowiednia grubość otuliny znacząco zwiększa odporność ogniową elementu żelbetowego, opóźniając nagrzewanie się stali i utratę jej właściwości mechanicznych w przypadku pożaru.
Grubość otuliny nie jest kwestią dowolną, lecz jest ściśle regulowana przez normy budowlane. W Europie kluczowym dokumentem jest PN-EN 1992-1-1, czyli Eurokod 2. Norma ta precyzuje minimalną grubość otuliny, uwzględniając szereg czynników, takich jak klasa ekspozycji (czyli warunki środowiskowe, w jakich będzie pracować konstrukcja, np. sucha, wilgotna, narażona na mróz, chlorki), wymagana klasa odporności ogniowej oraz średnica prętów zbrojeniowych. Ignorowanie tych zaleceń to proszenie się o problemy, które mogą ujawnić się dopiero po latach, ale ich konsekwencje bywają katastrofalne.
Przewodnik po rodzajach listew dystansowych: Co wybrać, by nie żałować?
Na rynku dostępnych jest wiele rodzajów listew dystansowych, a ich właściwy wybór jest równie ważny, co sama otulina. Pozwólcie Państwo, że przedstawię te najpopularniejsze, wskazując ich mocne i słabe strony.

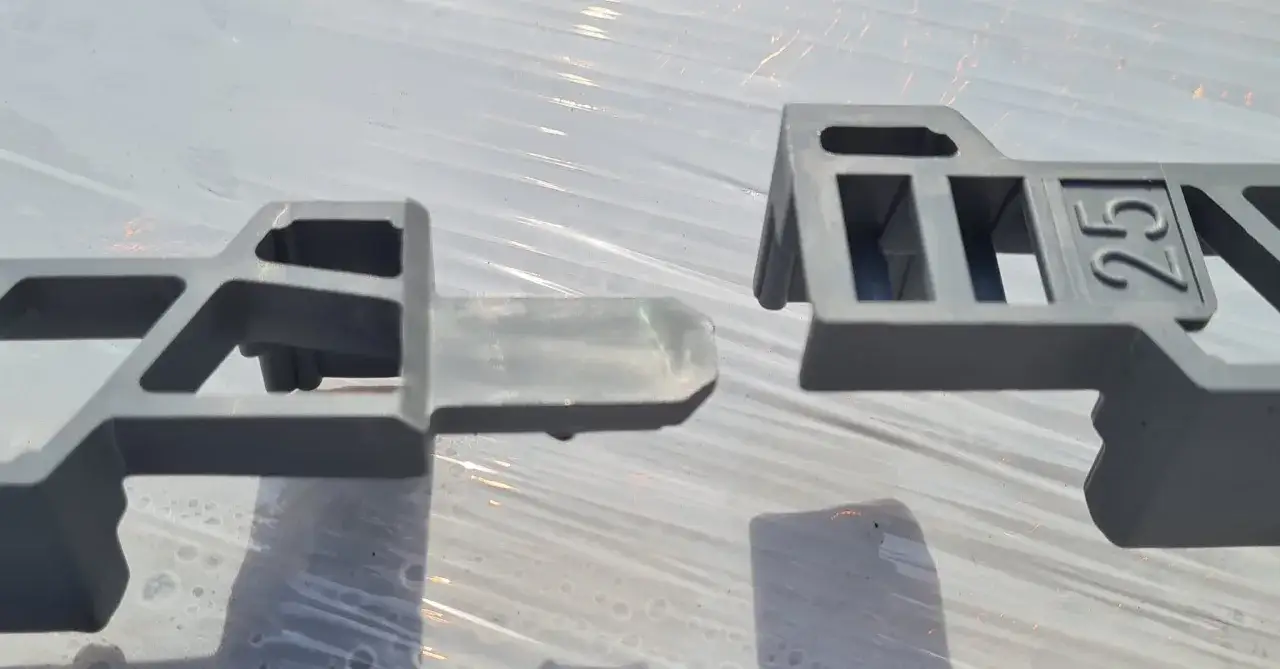

Listwy z tworzywa sztucznego (PP/PVC): Kiedy lekkość i szybkość montażu są priorytetem

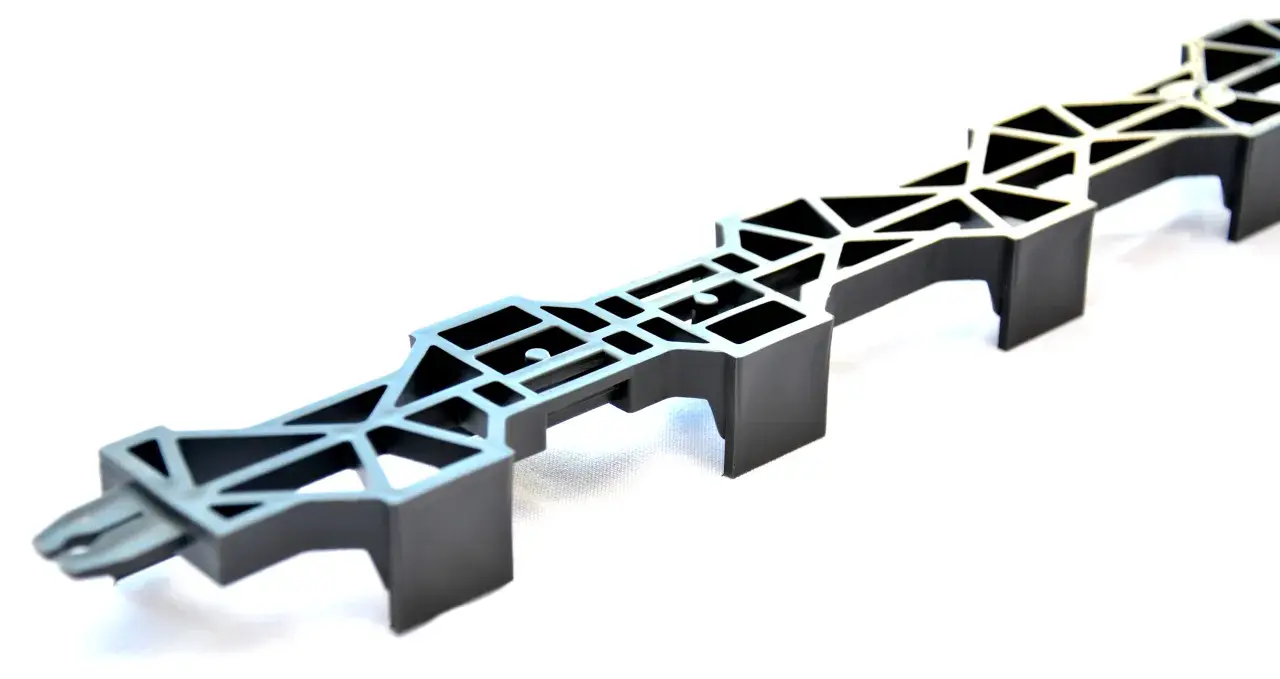

Listwy tworzywowe, wykonane najczęściej z polipropylenu (PP) lub PVC, to prawdziwi "wielozadaniowcy" na placu budowy. Są lekkie, odporne na wilgoć, mróz oraz wiele chemikaliów, co czyni je niezwykle wszechstronnymi. Spotkamy je w różnych kształtach: od liniowych typu "zygzak" lub "wąż", idealnych do zbrojenia poziomego na dużych powierzchniach, takich jak stropy czy płyty fundamentowe, po dystanse punktowe, takie jak "gwiazdki" czy "kości", które doskonale sprawdzają się przy zbrojeniu pionowym w ścianach i słupach. Ich ażurowa budowa to nie przypadek została zaprojektowana tak, aby ułatwiać swobodny przepływ mieszanki betonowej, minimalizując ryzyko powstawania pustek powietrznych.
Listwy betonowe: Rozwiązanie dla wymagających i ciężkich konstrukcji
Gdy mamy do czynienia z ciężkim zbrojeniem lub konstrukcjami wymagającymi najwyższej stabilności, moją rekomendacją są listwy betonowe. Wykonane z wysokiej klasy betonu (często C30/37), często zbrojone włóknem szklanym lub drutem, charakteryzują się dużą wytrzymałością i stabilnością. Ich kluczową zaletą jest jednolitość materiałowa z otaczającym betonem, co eliminuje ryzyko powstawania mostków termicznych czy różnic w rozszerzalności. Dostępne są zarówno w formie listew (zazwyczaj o długości 50 cm lub 1 m), jak i podkładek punktowych. To solidne rozwiązanie, które gwarantuje niezawodność w najbardziej wymagających warunkach.
Dystanse stalowe: Niezastąpione wsparcie dla zbrojenia górnego
Dystanse stalowe, choć mniej uniwersalne, są niezastąpione przy podparciu górnej siatki zbrojenia, zwłaszcza w stropach i płytach. Ich konstrukcja pozwala na stabilne utrzymanie zbrojenia w odpowiedniej wysokości. Ważne jest, aby pamiętać, że muszą być one całkowicie zanurzone w betonie, a ich końce stykające się z deskowaniem często posiadają zabezpieczenia z tworzywa sztucznego. Ma to na celu zapobieganie powstawaniu rdzawych zacieków na powierzchni betonu, które mogłyby szpecić estetykę i budzić wątpliwości co do jakości wykonania.Dystanse punktowe (kości, gwiazdki) a liniowe (listwy): Porównanie zastosowań
Podsumowując, wybór między dystansami punktowymi a liniowymi sprowadza się do rodzaju elementu i obciążenia. Dystanse punktowe (jak "gwiazdki" czy "kości") są idealne do zbrojenia pionowego w ścianach i słupach, gdzie zapewniają stabilne utrzymanie pojedynczych prętów. Są również stosowane w elementach poziomych, ale na mniejszych powierzchniach lub tam, gdzie obciążenie zbrojenia jest niewielkie. Z kolei listwy liniowe to rozwiązanie dedykowane do zbrojenia poziomego na dużych powierzchniach, takich jak stropy czy płyty fundamentowe. Ich zastosowanie znacząco przyspiesza montaż i zapewnia równomierne podparcie całej siatki zbrojeniowej.
Jak dobrać idealne listwy dystansowe do swojego projektu? Praktyczne kryteria wyboru
Dobór odpowiednich listew dystansowych to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i trwałości. Jako praktyk, zawsze zwracam uwagę na kilka kluczowych kryteriów.
Fundamenty i ławy fundamentowe: Jakie podkładki sprawdzą się na miękkim podłożu?
Przy wylewaniu fundamentów czy ław fundamentowych, szczególnie na gruncie rodzimym, często mamy do czynienia z podłożem miękkim lub nierównym. W takich warunkach należy bezwzględnie stosować podkładki o większej powierzchni podstawy. Zapobiegnie to ich zagłębianiu się w grunt pod ciężarem zbrojenia i wlewanego betonu, co mogłoby skutkować zmniejszeniem grubości otuliny. Listwy liniowe o szerokiej podstawie lub specjalne podkładki betonowe o dużej powierzchni są tutaj najlepszym wyborem.
Stropy i płyty betonowe: Wybór między listwą liniową a podkładkami punktowymi
Do elementów poziomych, takich jak stropy, płyty czy posadzki, moją preferencją są zazwyczaj dystanse liniowe (listwy). Ich główną zaletą jest efektywność montażu na dużych powierzchniach układamy je szybko, a one zapewniają ciągłe i równomierne podparcie dla całej siatki zbrojeniowej. Oczywiście, podkładki punktowe również znajdą tu zastosowanie, zwłaszcza w miejscach o mniejszym zagęszczeniu zbrojenia, ale dla optymalizacji czasu i zapewnienia stabilności, listwy liniowe są często bardziej praktyczne.
Ściany i słupy żelbetowe: Dlaczego dystanse typu "gwiazdka" są tu standardem?
W przypadku elementów pionowych, takich jak ściany i słupy żelbetowe, standardem stały się dystanse punktowe, zwłaszcza te typu "gwiazdka". Ich konstrukcja z ramionami pozwala na stabilne utrzymanie zbrojenia w pionie, zapewniając odpowiednią otulinę z każdej strony pręta. Są one łatwe w montażu i skutecznie zapobiegają przemieszczaniu się zbrojenia podczas betonowania. Pamiętajmy, że w takich elementach precyzja jest kluczowa dla przenoszenia obciążeń ściskających.
Zbrojenie lekkie vs ciężkie: Jak obciążenie wpływa na wybór materiału dystansu?
Waga zbrojenia ma bezpośredni wpływ na wybór materiału dystansu. Przy lekkim zbrojeniu, na przykład w elementach o niewielkich przekrojach, dystanse tworzywowe są w zupełności wystarczające. Jednakże, przy ciężkim zbrojeniu, gdzie masa prętów jest znaczna, zalecam stosowanie podkładek o wzmocnionej konstrukcji, najlepiej betonowych. Ich większa wytrzymałość i stabilność gwarantują, że zbrojenie nie ugnie się ani nie przemieści pod własnym ciężarem, a także pod naporem wlewanego betonu. To inwestycja w bezpieczeństwo i trwałość, której nie można lekceważyć.
Prawidłowy montaż listew dystansowych krok po kroku: Klucz do stabilnego zbrojenia
Samo wybranie odpowiednich listew to dopiero połowa sukcesu. Równie ważny, jeśli nie ważniejszy, jest ich prawidłowy montaż. Bez tego nawet najlepszy dystans nie spełni swojej roli.
Jak gęsto rozmieszczać podkładki? Zalecany rozstaw i zużycie na m²
Odpowiedni rozstaw dystansów to podstawa. Zbyt rzadkie ich rozmieszczenie może prowadzić do ugięcia się zbrojenia, o czym wspominałem wcześniej. Moje doświadczenie podpowiada następujące wytyczne: dla listew liniowych zalecany rozstaw to zazwyczaj 0,5-1 m, co przekłada się na zużycie około 1-2 mb na 1 m² zbrojenia. W przypadku podkładek punktowych, średnie zużycie wynosi od 4 do 8 sztuk na 1 m², a typowy rozstaw to około 50 cm. Należy jednak pamiętać, że ostateczny rozstaw powinien być dostosowany do ciężaru zbrojenia i jego sztywności im cięższe i mniej sztywne zbrojenie, tym gęściej powinny być rozmieszczone dystanse.
Techniki mocowania: Drut wiązałkowy czy zintegrowane zaciski?
Stabilność dystansu to podstawa. Dystanse mocuje się do prętów zbrojeniowych, aby zapobiec ich przemieszczaniu się podczas betonowania. Najczęściej używa się do tego drutu wiązałkowego, który pozwala na pewne i trwałe połączenie. Coraz popularniejsze stają się również dystanse ze zintegrowanymi zaciskami, które znacznie przyspieszają montaż i eliminują potrzebę użycia dodatkowych narzędzi. Niezależnie od wybranej metody, kluczowe jest, aby mocowanie było solidne i nie pozwalało na ruch dystansu względem zbrojenia.
Zapewnienie swobodnego przepływu betonu: Rola ażurowej konstrukcji listew
Warto zwrócić uwagę na konstrukcję listew, zwłaszcza tych tworzywowych. Ich ażurowa budowa nie jest przypadkowa. Została zaprojektowana tak, aby nie blokować swobodnego przepływu mieszanki betonowej. Jest to niezwykle ważne dla prawidłowego zagęszczenia betonu i uniknięcia powstawania pustek powietrznych pod zbrojeniem. Pustki te mogą znacząco osłabić konstrukcję i stworzyć drogę dla czynników korozyjnych. Dlatego zawsze polecam dystanse, które minimalizują przeszkody dla betonu.
Najczęstsze błędy przy stosowaniu listew dystansowych i jak ich uniknąć
Mimo pozornie prostej funkcji, listwy dystansowe są często źródłem poważnych błędów, które mogą mieć katastrofalne skutki dla całej konstrukcji. Jako Kazimierz Sawicki, widziałem ich zbyt wiele, dlatego chcę Państwa przed nimi przestrzec.
Prowizoryczne podkładki (cegły, kamienie): Dlaczego to prosta droga do katastrofy budowlanej?
To chyba najgorszy z możliwych błędów i niestety, wciąż spotykany na budowach. Używanie prowizorycznych materiałów, takich jak kawałki cegieł, kamienie, czy nawet drewno, zamiast profesjonalnych dystansów, to prosta droga do katastrofy budowlanej. Takie "podkładki" nie gwarantują stałej grubości otuliny, mogą wchodzić w reakcje chemiczne z betonem, osłabiać jego strukturę, a także stanowić mostki termiczne lub akustyczne. Co więcej, ich nieregularny kształt i brak stabilności prowadzą do przemieszczania się zbrojenia, a w konsekwencji do niewłaściwej otuliny. To oszczędność, która nigdy się nie opłaca.
Zbyt rzadki rozstaw: Ryzyko ugięcia siatki zbrojeniowej pod naporem betonu
Kolejnym często popełnianym błędem jest zbyt rzadkie rozmieszczenie listew dystansowych. Siatka zbrojeniowa, zwłaszcza ta o większej rozpiętości, pod własnym ciężarem oraz pod naporem wlewanego betonu może się ugiąć. Skutkuje to niewłaściwą grubością otuliny w niektórych miejscach będzie ona zbyt mała, w innych zbyt duża. Zbyt mała otulina, jak już wiemy, prowadzi do korozji, zaś zbyt duża może osłabić współpracę betonu ze stalą. Zawsze należy przestrzegać zaleceń producenta dystansów oraz projektu konstrukcyjnego dotyczących rozstawu.
Niewłaściwy dobór do podłoża: Kiedy dystans zamiast pomagać, szkodzi
Jak już wspomniałem, rodzaj podłoża ma kluczowe znaczenie. Użycie dystansu o małej powierzchni styku na miękkim gruncie to błąd, który sprawi, że dystans zamiast pomagać, zaszkodzi. Pod ciężarem zbrojenia i betonu dystans zagłębi się w podłoże, zmniejszając efektywną grubość otuliny. Zawsze dobierajmy dystanse z szeroką podstawą lub te przeznaczone specjalnie do miękkich podłoży. Na twardym podłożu (np. chudy beton, deskowanie) problem ten jest mniejszy, ale i tak warto zwrócić uwagę na stabilność.
Przeczytaj również: Zbrojenie otworów w płytach żelbetowych: Jak uniknąć błędów? Eurokod 2
Ignorowanie zaleceń projektowych: Skutki zbyt małej lub zbyt dużej otuliny
Na koniec, ale nie mniej ważne: ignorowanie zaleceń projektowych. Grubość otuliny jest precyzyjnie określona w projekcie budowlanym na podstawie norm (np. Eurokod 2), klasy ekspozycji i wymagań ogniowych. Samowolne zmniejszanie tej grubości to bezpośrednie zagrożenie dla trwałości konstrukcji, prowadzące do szybszej korozji zbrojenia i obniżenia odporności ogniowej. Zbyt duża otulina, choć rzadziej spotykana, również nie jest optymalna, gdyż może wpływać na efektywność pracy zbrojenia. Zawsze należy ściśle przestrzegać wytycznych zawartych w projekcie, gdyż są one wynikiem szczegółowych obliczeń i analiz.
