Ten artykuł stanowi kompleksowy przewodnik po zbrojeniu płyty fundamentowej, wyjaśniając krok po kroku proces jej wykonania, dobór materiałów oraz najczęstsze błędy. Dowiesz się, dlaczego solidne zbrojenie jest kluczowe dla bezpieczeństwa i trwałości Twojego domu, a także na co zwrócić szczególną uwagę, aby uniknąć kosztownych pomyłek. Z mojego doświadczenia wynika, że to właśnie na tym etapie najczęściej pojawiają się zaniedbania, które w przyszłości mogą prowadzić do poważnych problemów konstrukcyjnych.
Prawidłowe zbrojenie płyty fundamentowej to gwarancja stabilności i trwałości Twojego domu
- Zbrojenie płyty wymaga dwóch siatek (górnej i dolnej) do przenoszenia sił rozciągających i zginających.
- Stosuje się pręty żebrowane ze stali klasy A-IIIN (np. B500SP, B500B), o średnicach 8-16 mm, zgodnie z projektem.
- Minimalna otulina betonowa to 5 cm od spodu i boków, 2-3 cm od góry, zapewniana przez podkładki dystansowe.
- Narożniki, przejścia instalacyjne oraz miejsca pod ścianami nośnymi wymagają dodatkowych wzmocnień.
- Błędy takie jak zła otulina, niewłaściwa stal czy brak ciągłości zbrojenia prowadzą do osłabienia konstrukcji.
- Całość musi być wykonana ściśle według indywidualnego projektu konstrukcyjnego.

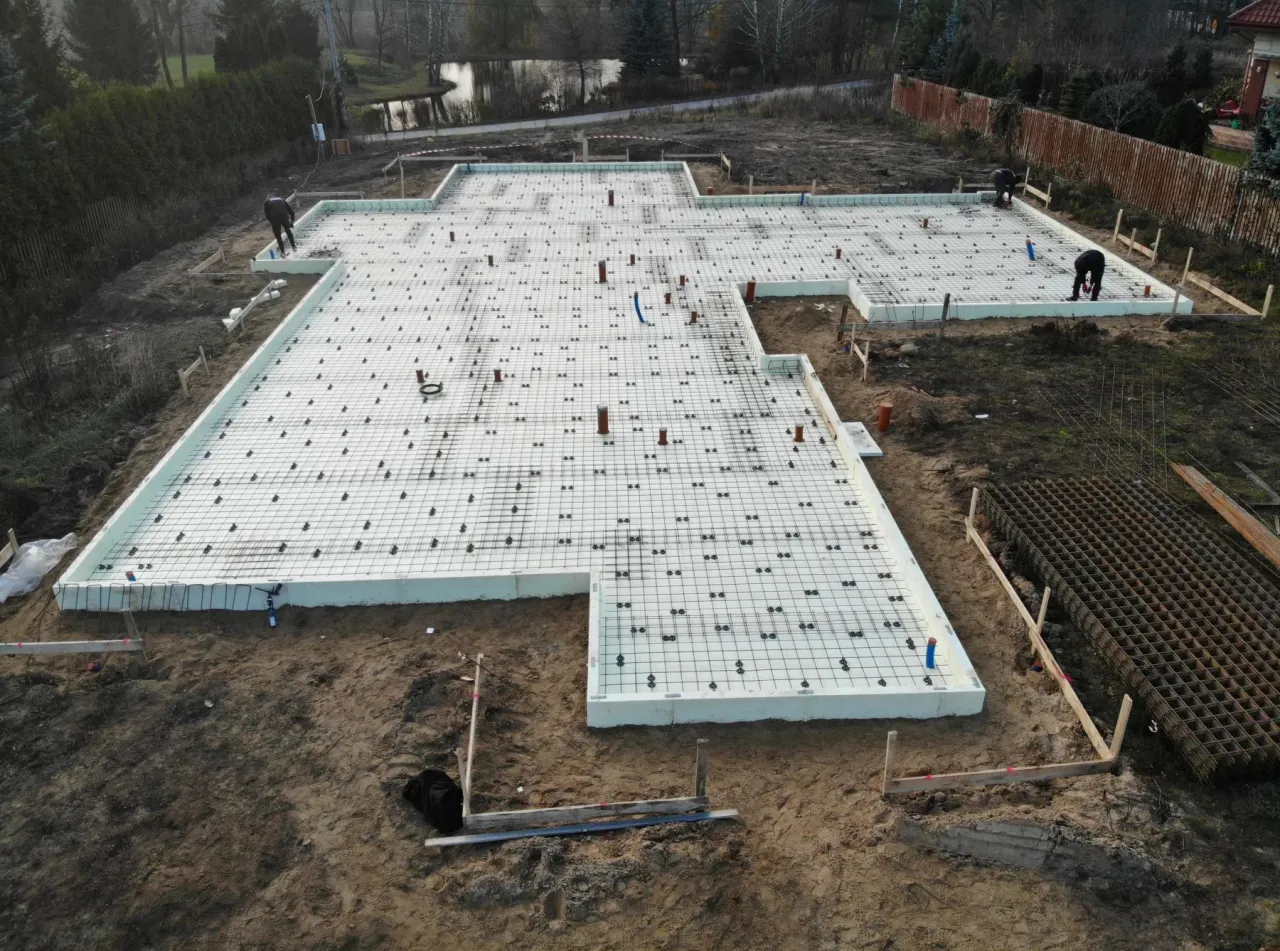

Dlaczego solidne zbrojenie płyty to fundament bezpieczeństwa Twojego domu?
Zbrojenie płyty fundamentowej, choć często niewidoczne po zakończeniu prac, jest jednym z najważniejszych elementów konstrukcyjnych każdego budynku. To właśnie ono decyduje o stabilności, trwałości i bezpieczeństwie całej budowli. Musimy pamiętać, że beton, choć niezwykle wytrzymały na ściskanie, jest materiałem słabym na rozciąganie. W praktyce oznacza to, że bez odpowiedniego wzmocnienia, płyta fundamentowa byłaby podatna na pęknięcia i deformacje pod wpływem obciążeń.Beton i stal synergia, która chroni przed pęknięciami
Tajemnica wytrzymałości żelbetu, czyli betonu zbrojonego, tkwi w doskonałej synergii dwóch materiałów: betonu i stali. Beton doskonale radzi sobie z siłami ściskającymi, natomiast stal, dzięki swojej wysokiej wytrzymałości na rozciąganie, przejmuje te siły, których beton nie jest w stanie przenieść. To właśnie ta komplementarność właściwości sprawia, że żelbetowa płyta fundamentowa jest w stanie wytrzymać różnorodne naprężenia i obciążenia, gwarantując integralność strukturalną budynku. Bez tej współpracy, płyta byłaby znacznie bardziej narażona na uszkodzenia.Jak zbrojenie przenosi niewidzialne siły działające na budynek?
Zbrojenie w płycie fundamentowej działa jak wewnętrzny szkielet, który efektywnie rozkłada i przenosi wszelkie siły działające na konstrukcję. Mówimy tu przede wszystkim o siłach rozciągających, które mogą powstawać od obciążeń pionowych przenoszonych przez ściany i stropy, nierównomiernego osiadania gruntu, a także od sił zginających, wynikających na przykład z parcia gruntu czy naprężeń termicznych. Odpowiednio zaprojektowane i wykonane zbrojenie tworzy sieć, która zapobiega koncentracji naprężeń w jednym miejscu, chroniąc tym samym płytę przed pęknięciami i uszkodzeniami. To niezwykle skomplikowany taniec sił, którym zbrojenie musi sprostać.

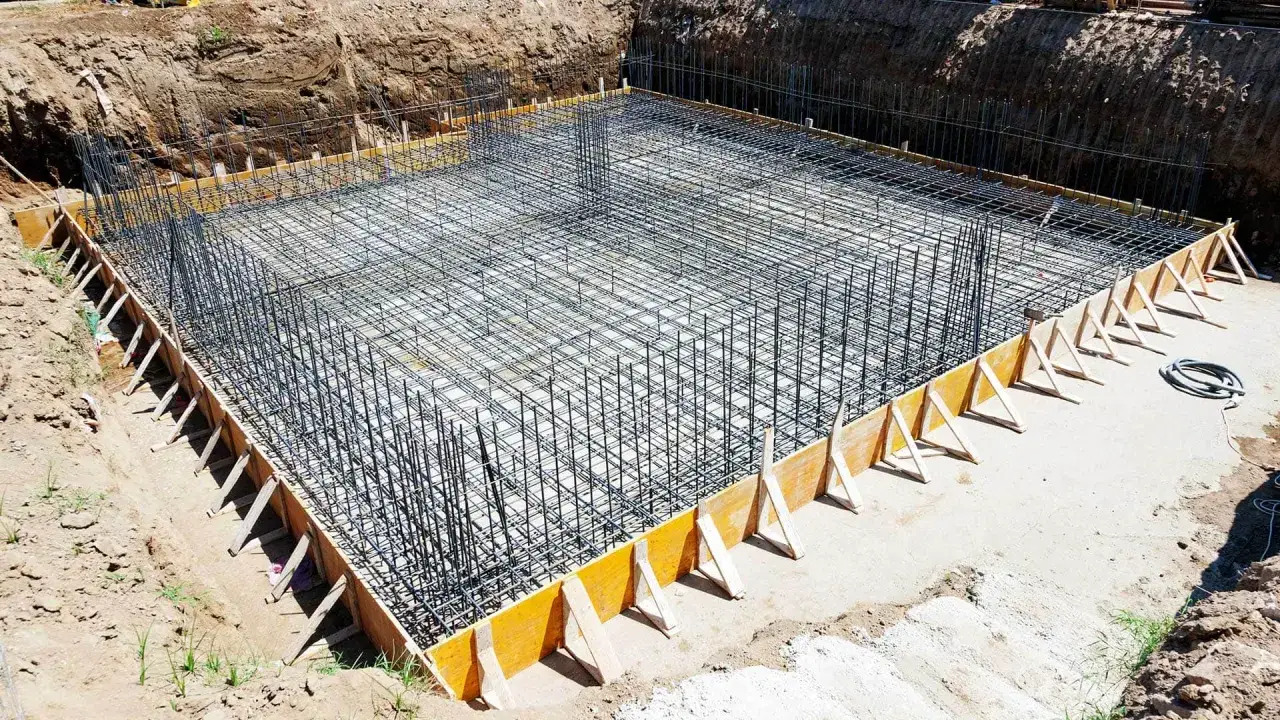

Siatka górna i dolna poznaj podwójną tarczę ochronną Twojej płyty fundamentowej
Kiedy mówimy o zbrojeniu płyty fundamentowej, kluczowe jest zrozumienie, że nie wystarczy jedna warstwa prętów. Prawidłowo wykonana płyta musi posiadać dwie siatki zbrojeniowe: dolną i górną. Ich obecność jest absolutnie konieczna dla zapewnienia pełnej funkcjonalności i bezpieczeństwa całej konstrukcji. Rezygnowanie z którejkolwiek z nich to proszenie się o kłopoty, ponieważ każda z nich pełni inną, ale równie ważną rolę w walce z różnymi rodzajami naprężeń.
Rola zbrojenia dolnego klucz do walki z rozciąganiem
Zbrojenie dolne to pierwsza linia obrony płyty. Jest ono odpowiedzialne za przenoszenie głównych naprężeń rozciągających, które powstają w dolnej części płyty. Dzieje się tak pod wpływem obciążeń pionowych od budynku, które powodują uginanie się płyty ku dołowi, a także w wyniku ewentualnych nierównomiernych osiadań gruntu. Wyobraźmy sobie płytę jako belkę w jej dolnej części pojawiają się siły rozciągające. Bez solidnego zbrojenia dolnego, płyta byłaby podatna na pękanie od spodu, co mogłoby prowadzić do poważnych uszkodzeń konstrukcji.
Po co układać zbrojenie górne i jakie zadania spełnia?
Choć zbrojenie dolne jest fundamentalne, zbrojenie górne jest równie istotne i pełni komplementarne funkcje. Jego głównym zadaniem jest przeciwdziałanie siłom rozciągającym, które mogą pojawić się w górnej części płyty. Dzieje się tak na przykład w wyniku parcia gruntu na boki płyty, naprężeń termicznych (rozszerzalność i kurczliwość betonu pod wpływem zmian temperatury), a także od obciążeń punktowych czy zginających, które mogą działać od góry. Zbrojenie górne chroni płytę przed pęknięciami powierzchniowymi i zapewnia jej integralność strukturalną w różnych, często nieprzewidzianych, warunkach. Moim zdaniem, to często niedoceniany, ale absolutnie niezbędny element.
Podkładki dystansowe i "koniki" niepozorni bohaterowie zapewniający trwałość
W całym procesie zbrojenia, często pomijanym, ale absolutnie krytycznym elementem są podkładki dystansowe, potocznie nazywane "żabkami" lub "konikami". Ich głównym zadaniem jest utrzymanie prętów zbrojeniowych na odpowiedniej wysokości, zapewniając wymaganą otulinę betonową. Prawidłowa otulina to warstwa betonu, która chroni stal przed korozją (działaniem wilgoci i tlenu) oraz zapewnia jej pełną współpracę z betonem. Jeśli pręty leżą zbyt nisko lub zbyt wysoko, otulina jest niewystarczająca, co prowadzi do szybkiej degradacji stali i utraty właściwości nośnych płyty. Na rynku dostępne są różne typy podkładek plastikowe, betonowe dobierane w zależności od miejsca zastosowania i wymagań projektowych. Zawsze upewnij się, że są one używane w odpowiedniej ilości i rozstawie.
Siatka zgrzewana czy pręty wiązane? Porównanie, które pomoże Ci wybrać mądrze
Decyzja o wyborze metody wykonania zbrojenia czy to z gotowych siatek zgrzewanych, czy z prętów wiązanych bezpośrednio na budowie jest istotna i powinna być podyktowana projektem konstrukcyjnym oraz specyfiką budowy. Każde z tych rozwiązań ma swoje zalety i wady, które warto poznać, aby podjąć świadomą decyzję.Gotowe siatki zbrojeniowe kiedy szybkość i wygoda mają znaczenie?
Gotowe siatki zgrzewane to prefabrykowane elementy zbrojeniowe, które są dostarczane na budowę w postaci arkuszy. Ich główną zaletą jest szybkość i łatwość montażu. Znacząco zmniejszają pracochłonność na placu budowy, co przekłada się na oszczędność czasu i potencjalnie niższe koszty robocizny. Zapewniają również powtarzalność rozstawu prętów, co ułatwia kontrolę jakości. Należy jednak pamiętać, że ich użycie musi być ściśle zgodne z projektem. Ograniczeniem może być mniejsza elastyczność w dopasowaniu do bardzo skomplikowanych kształtów płyty czy konieczność docinania i łączenia na placu budowy, co generuje odpady.
Zbrojenie z prętów wiązanych na budowie precyzja i elastyczność
Zbrojenie wykonywane z pojedynczych prętów, które są cięte, gięte i wiązane na placu budowy, oferuje maksymalną elastyczność. Pozwala to na precyzyjne dopasowanie zbrojenia do każdego, nawet najbardziej skomplikowanego projektu, uwzględniającego niestandardowe kształty czy liczne otwory. Wprowadzanie zmian (zawsze za zgodą konstruktora!) jest również łatwiejsze. Wadą tego rozwiązania jest jednak znacznie większa pracochłonność i dłuższy czas realizacji. Wymaga to również większej precyzji od ekipy wykonawczej i stałego nadzoru, aby uniknąć błędów w rozstawie czy długościach zakładów.
Jaka stal na płytę fundamentową? Klasy i średnice, które musisz znać
Wybór odpowiedniej stali zbrojeniowej jest kluczowy dla wytrzymałości płyty. Najczęściej stosuje się pręty żebrowane ze stali klasy A-IIIN, oznaczanej również jako B500SP lub B500B. Dlaczego właśnie ta? Ponieważ charakteryzuje się ona wysoką wytrzymałością na rozciąganie i doskonałą przyczepnością do betonu, co jest niezbędne dla efektywnej współpracy obu materiałów. Typowe średnice prętów stosowanych w płytach fundamentowych wahają się od 8 mm do 16 mm. Dla standardowych domów jednorodzinnych, gdzie grubość płyty wynosi zazwyczaj 25-30 cm, często stosuje się pręty o średnicy 10 mm lub 12 mm, układane w rozstawie 10-20 cm. Pamiętaj jednak, że ostateczny dobór średnic i rozstawu zależy ściśle od indywidualnego projektu konstrukcyjnego, który uwzględnia obciążenia budynku i warunki gruntowe.
Zbrojenie płyty fundamentowej krok po kroku od projektu do betonowania
Prawidłowe wykonanie zbrojenia płyty fundamentowej to proces, który wymaga precyzji i ścisłego przestrzegania projektu. Poniżej przedstawiam poszczególne etapy, które należy przejść, aby zapewnić trwałość i bezpieczeństwo konstrukcji.
Krok 1: Jak poprawnie czytać projekt konstrukcyjny zbrojenia?
Zanim wbijesz pierwszy pręt, musisz zrozumieć projekt. To absolutna podstawa! W projekcie konstrukcyjnym znajdziesz wszystkie niezbędne informacje: klasy stali, średnice prętów, ich rozstaw, długości zakładów, wymagane otuliny, a także szczegóły dotyczące dozbrojeń w miejscach krytycznych. Naucz się interpretować rysunki linie ciągłe, przerywane, oznaczenia średnic (np. Ø10 co 150 mm oznacza pręty o średnicy 10 mm co 15 cm). Zwróć uwagę na przekroje poprzeczne płyty, które jasno pokazują układ zbrojenia górnego i dolnego oraz ich wzajemne położenie. Nie wahaj się pytać konstruktora, jeśli masz jakiekolwiek wątpliwości.
Krok 2: Układanie siatki dolnej zasady, których nie można ignorować

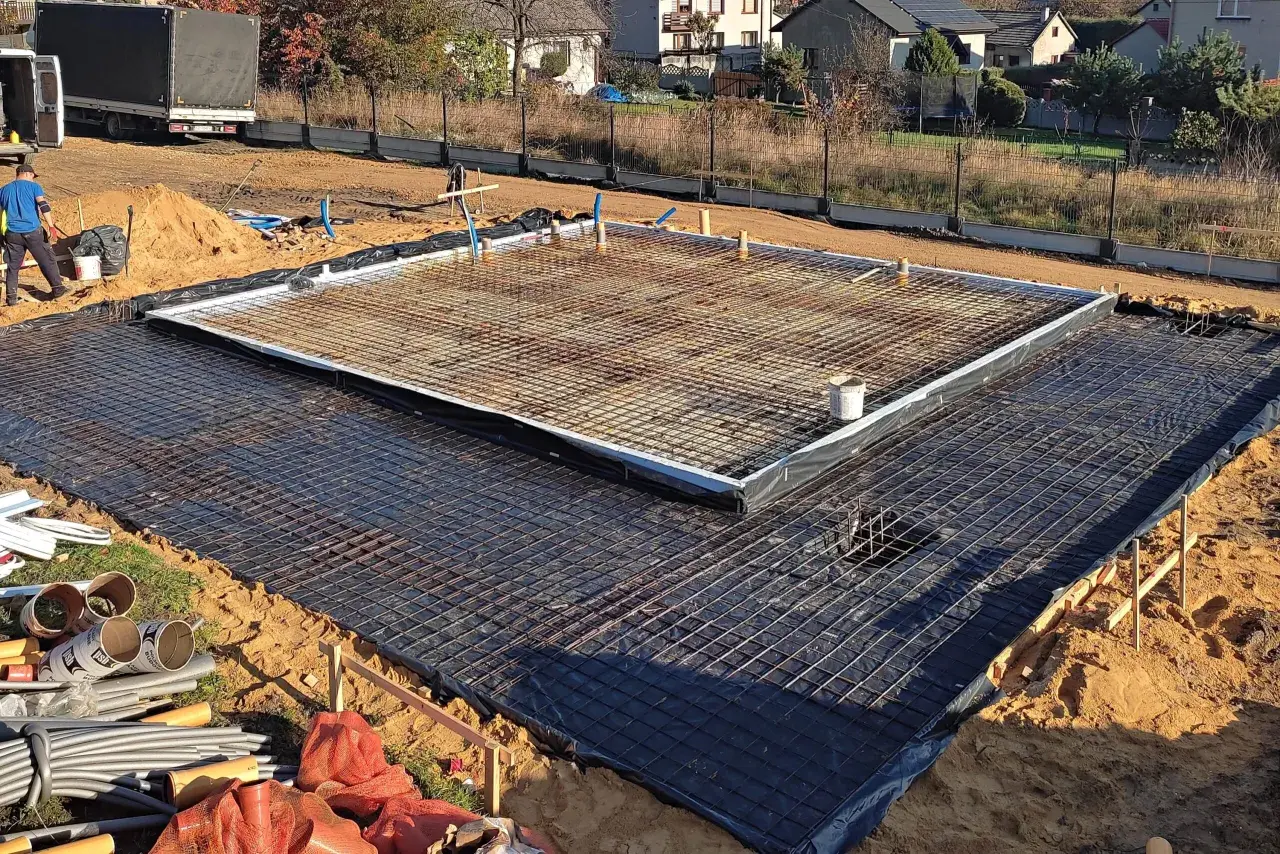

- Przygotowanie podłoża: Zanim zaczniesz układać zbrojenie, upewnij się, że podłoże jest odpowiednio przygotowane czyste, równe, z ułożoną izolacją przeciwwilgociową i ewentualnie warstwą chudego betonu.
- Podkładki dystansowe: Rozłóż podkładki dystansowe (tzw. "żabki" lub "koniki") w odpowiednim rozstawie, zgodnie z projektem. Ich zadaniem jest zapewnienie minimalnej otuliny 5 cm od spodu płyty. Bez nich zbrojenie leżałoby bezpośrednio na izolacji, co jest niedopuszczalne.
- Precyzyjne ułożenie prętów/siatek: Układaj pręty lub gotowe siatki zbrojeniowe zgodnie z rozstawem (np. 15x15 cm, 20x20 cm) i kierunkiem wskazanym w projekcie. Zwróć szczególną uwagę na osiowość i równoległość prętów.
- Wiązanie prętów: W punktach krzyżowania pręty należy wiązać drutem wiązałkowym. Nie muszą być wiązane wszystkie połączenia, ale wystarczająca ich liczba, aby zapewnić stabilność siatki i zapobiec jej przesunięciom podczas betonowania.
Krok 3: Montaż zbrojenia górnego i jego stabilizacja
- Użycie "koników" lub strzemion: Do utrzymania siatki górnej na odpowiedniej wysokości, zapewniającej otulinę 2-3 cm od góry, używa się specjalnych "koników" lub strzemion. To one tworzą przestrzeń między siatką dolną a górną.
- Połączenie siatki górnej z dolną: W zależności od projektu, siatka górna może być połączona z dolną za pomocą strzemion lub prętów pionowych, tworząc rodzaj kratownicy. To połączenie jest kluczowe dla współpracy obu warstw zbrojenia.
- Stabilność konstrukcji: Cała konstrukcja zbrojeniowa musi być szczególnie stabilna przed betonowaniem. Wszelkie przesunięcia prętów podczas wylewania betonu mogą drastycznie obniżyć nośność płyty. Sprawdź, czy nic się nie chwieje i czy wszystkie elementy są solidnie powiązane.
Krok 4: Prawidłowe łączenie prętów jak długie zakłady są bezpieczne?
Łączenie prętów zbrojeniowych na zakład jest kluczowe dla zapewnienia ciągłości zbrojenia i efektywnego przenoszenia sił. Zbyt krótkie zakłady to jeden z najczęstszych i najbardziej niebezpiecznych błędów. Zasadniczo, długość zakładu powinna wynosić minimum 40-50 średnic pręta, chyba że projekt konstrukcyjny stanowi inaczej, np. wskazując konkretną długość w centymetrach. Pręty na zakładzie należy solidnie związać drutem wiązałkowym, aby zapewnić ich skuteczne połączenie i zapobiec rozdzieleniu pod obciążeniem. To gwarantuje, że zbrojenie będzie działać jako jednolita całość.
Newralgiczne punkty zbrojenia na te miejsca musisz zwrócić szczególną uwagę
Płyta fundamentowa, choć wydaje się jednorodna, posiada obszary, które są szczególnie narażone na koncentrację naprężeń lub osłabienia. Ignorowanie tych "newralgicznych punktów" w projekcie zbrojenia to prosta droga do problemów. Jako ekspert zawsze podkreślam, że to właśnie w tych miejscach najczęściej dochodzi do pęknięć, jeśli zbrojenie nie zostanie wykonane z należytą starannością.
Jak prawidłowo zbroić narożniki, by uniknąć pęknięć?
Narożniki płyty fundamentowej to miejsca, gdzie siły rozciągające i ściskające mogą koncentrować się w sposób szczególnie intensywny. Prawidłowe zbrojenie narożników jest więc kluczowe dla zapobiegania pęknięciom. Oto, na co należy zwrócić uwagę:
- Ciągłość zbrojenia: Zawsze upewnij się, że zbrojenie w narożnikach zachowuje ciągłość. Pręty nie mogą po prostu kończyć się na krawędzi.
- Dodatkowe pręty "L": Często stosuje się dodatkowe pręty zbrojeniowe wygięte w kształt litery "L", które są układane w narożnikach, zarówno w siatce dolnej, jak i górnej. Zapewniają one dodatkowe wzmocnienie w tych krytycznych strefach.
- Odpowiednie zakotwienie i zakłady: Długości zakotwienia i zakładów prętów w narożnikach muszą być zgodne z projektem, aby zapewnić efektywne przenoszenie sił.
Zbrojenie wokół otworów instalacyjnych jak wzmocnić osłabioną płytę?
Każdy otwór w płycie fundamentowej, czy to na rury kanalizacyjne, wodociągowe czy przepusty elektryczne, stanowi osłabienie konstrukcji. Przerwana zostaje ciągłość betonu i zbrojenia, co może prowadzić do koncentracji naprężeń i powstawania pęknięć wokół otworu. Aby temu zapobiec, projekt konstrukcyjny przewiduje zazwyczaj lokalne zbrojenie kompensujące. Polega ono na zastosowaniu dodatkowych prętów, często w formie ramek lub prętów diagonalnych, które "otaczają" otwór i przywracają wytrzymałość płyty w tym miejscu. Nigdy nie ignoruj tych dozbrojeń są one niezbędne!
Dodatkowe wzmocnienia pod ścianami nośnymi i słupami
Strefy pod ścianami nośnymi i słupami to miejsca, gdzie na płytę fundamentową działają największe obciążenia punktowe. W tych obszarach płyta jest najbardziej narażona na przebicie lub nadmierne ugięcie. Z tego powodu projekt konstrukcyjny niemal zawsze przewiduje tam dodatkowe wzmocnienia. Może to być zagęszczenie zbrojenia (mniejszy rozstaw prętów), użycie prętów o większej średnicy, a także zastosowanie dodatkowych siatek lub prętów, które zwiększają nośność płyty w tych krytycznych punktach. To kluczowe dla zapobiegania lokalnym uszkodzeniom i zapewnienia stabilności całej konstrukcji.

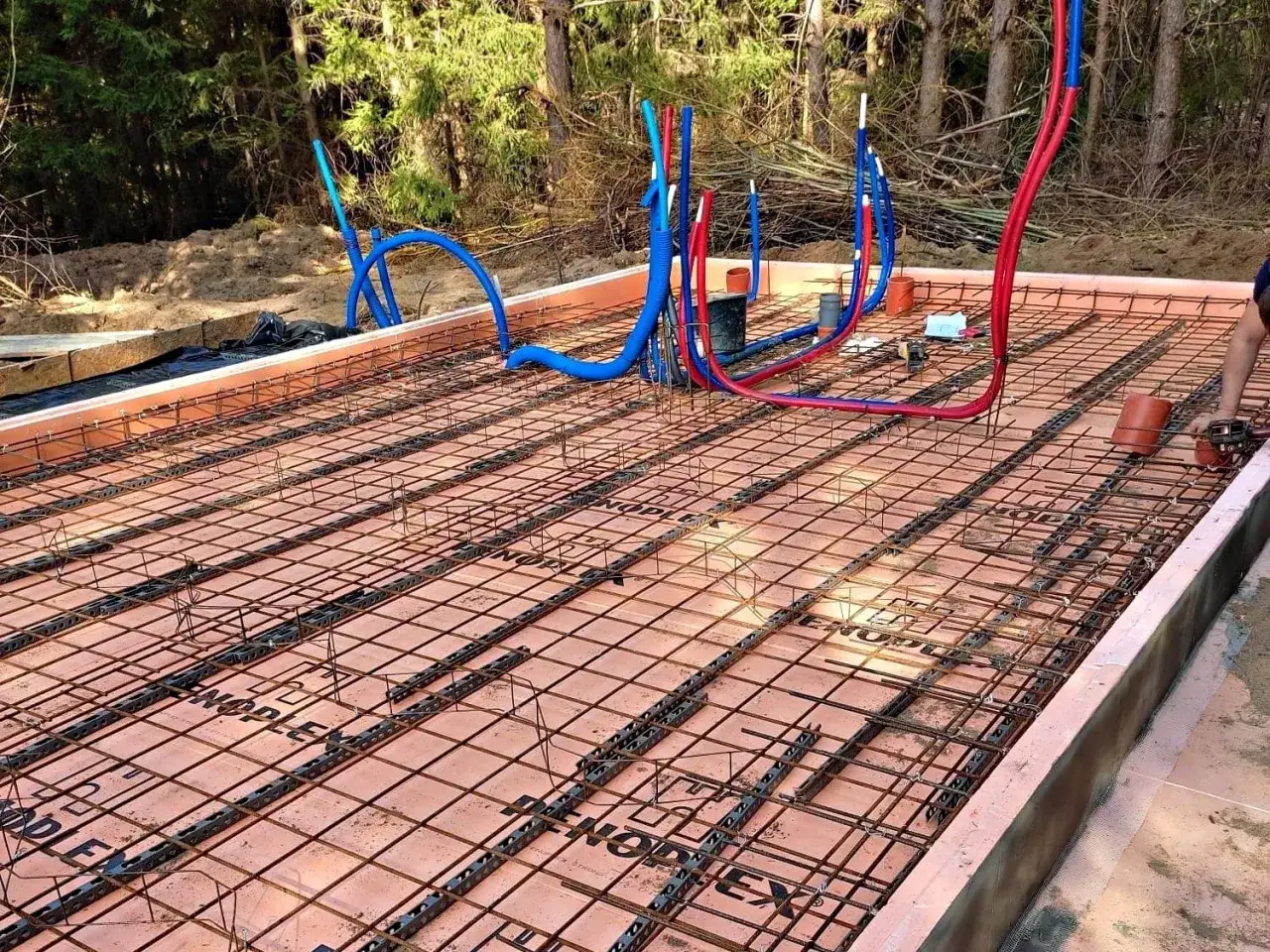

7 najczęstszych błędów przy zbrojeniu płyty fundamentowej, które mogą Cię drogo kosztować
W mojej praktyce widziałem wiele błędów na budowie, ale te dotyczące zbrojenia płyty fundamentowej są jednymi z najbardziej krytycznych. Mogą one prowadzić do poważnych uszkodzeń konstrukcji, a ich naprawa jest często niemożliwa lub wiąże się z gigantycznymi kosztami. Pamiętaj, że bezpieczeństwo nie ma ceny, dlatego warto wiedzieć, czego unikać.
Błąd 1: Zbyt mała otulina betonowa prosta droga do korozji zbrojenia
Zbyt cienka warstwa betonu otulająca pręty zbrojeniowe (mniej niż 5 cm od spodu i boków, 2-3 cm od góry) to jeden z najpoważniejszych błędów. Brak odpowiedniej otuliny sprawia, że stal jest narażona na działanie wilgoci i tlenu, co prowadzi do jej korozji. Skorodowana stal traci swoje właściwości wytrzymałościowe, zwiększa objętość (rozpychając beton) i może spowodować pękanie betonu, drastycznie osłabiając całą płytę. To jak bomba z opóźnionym zapłonem.
Błąd 2: Użycie stali niezgodnej z projektem
Zastosowanie stali o niewłaściwej klasie (np. gładkiej zamiast żebrowanej, lub o niższej wytrzymałości) lub średnicy (mniejszej niż wymagana w projekcie) drastycznie obniża nośność zbrojenia. Taka stal po prostu nie jest w stanie przenieść przewidzianych obciążeń, co może skutkować pęknięciami, nadmiernymi ugięciami i deformacjami płyty. Projektant nie bez powodu określa konkretne parametry stali są one wynikiem precyzyjnych obliczeń.
Błąd 3: Brak ciągłości zbrojenia w narożnikach i na zakładach
Nieprawidłowe łączenie prętów (zbyt krótkie zakłady, brak odpowiedniego wiązania) oraz zaniedbanie dozbrojenia narożników to prosta droga do katastrofy. W takich miejscach zbrojenie nie tworzy spójnej, jednolitej konstrukcji, co prowadzi do powstawania pęknięć i osłabienia całej płyty w punktach krytycznych. Pamiętaj, że zbrojenie musi działać jako sieć, a każda przerwa w tej sieci to słaby punkt.
Błąd 4: Układanie siatki bezpośrednio na izolacji lub gruncie
To niestety częsty błąd, wynikający z pośpiechu lub niewiedzy. Brak podkładek dystansowych i bezpośrednie ułożenie zbrojenia dolnego na podłożu uniemożliwia prawidłowe otulenie prętów betonem. Skutkuje to brakiem otuliny, co prowadzi do korozji stali i braku jej efektywnej współpracy z betonem. W efekcie zbrojenie staje się bezużyteczne, a płyta traci swoją wytrzymałość na rozciąganie.
Błąd 5: Niewłaściwe rozmieszczenie prętów i chaotyczny układ
Nierównomierne rozmieszczenie prętów, zbyt duże odstępy między nimi lub ich chaotyczne ułożenie, niezgodne z projektem, osłabia nośność fundamentu. Zbrojenie musi być precyzyjnie ułożone, aby równomiernie rozkładać naprężenia w całej płycie. Każde odstępstwo od rozstawu wskazanego w projekcie może prowadzić do powstawania stref o obniżonej wytrzymałości.
Błąd 6: Ignorowanie dodatkowego zbrojenia w strefach krytycznych
Pominięcie dodatkowego zbrojenia w miejscach takich jak narożniki, przejścia instalacyjne czy pod ścianami nośnymi i słupami, gdzie występują największe obciążenia lub osłabienia, to proszenie się o kłopoty. W tych newralgicznych punktach dochodzi do koncentracji naprężeń, a brak wzmocnień prowadzi do ryzyka pęknięć i lokalnych uszkodzeń, które mogą rozprzestrzeniać się na całą płytę.
Błąd 7: Wprowadzanie zmian bez konsultacji z konstruktorem
Wszelkie odstępstwa od projektu konstrukcyjnego, nawet te pozornie drobne, bez zgody i akceptacji uprawnionego konstruktora, są niedopuszczalne i niezwykle ryzykowne. Projekt jest wynikiem szczegółowych obliczeń, uwzględniających obciążenia, warunki gruntowe i właściwości materiałów. Każda zmiana, nawet minimalna, może zagrozić bezpieczeństwu i stabilności całej konstrukcji. Zawsze konsultuj wszelkie modyfikacje z projektantem!
Zbrojenie a koszty od czego zależy ostateczna cena i czy można na tym oszczędzać?
Kwestia kosztów zawsze budzi wiele pytań, zwłaszcza w kontekście tak ważnego elementu, jakim jest zbrojenie płyty fundamentowej. Zrozumienie, co wpływa na ostateczną cenę, pomoże Ci świadomie zarządzać budżetem, jednocześnie unikając pułapek związanych z pozornymi oszczędnościami. Moim zdaniem, na bezpieczeństwie nigdy nie warto oszczędzać.
Ilość i rodzaj stali jako główny czynnik cenotwórczy
Koszt zbrojenia jest w dużej mierze determinowany przez ilość (tonaż) oraz rodzaj (klasa i średnica) użytej stali. Im większa powierzchnia płyty, im większe obciążenia przewidziane dla budynku i im bardziej skomplikowany projekt (wymagający gęstszego zbrojenia lub prętów o większej średnicy), tym więcej stali będzie potrzebne. To bezpośrednio przełoży się na wyższą cenę materiału. Należy pamiętać, że ceny stali mogą się wahać, dlatego zawsze warto monitorować rynek i zamawiać materiał z odpowiednim wyprzedzeniem.
Robocizna porównanie kosztów siatki wiązanej i zgrzewanej
Oprócz kosztów materiału, znaczący wpływ na ostateczną cenę ma robocizna. Układanie gotowych siatek zgrzewanych jest zazwyczaj szybsze i mniej pracochłonne, co może przełożyć się na niższe koszty montażu. Z kolei wiązanie prętów na budowie, choć oferuje większą elastyczność, jest znacznie bardziej czasochłonne i wymaga większej precyzji, co z reguły oznacza wyższe koszty robocizny. Sama płyta fundamentowa, w zależności od grubości, stopnia skomplikowania i warunków na budowie, może kosztować w 2026 roku od około 480 zł/m² do nawet 850 zł/m². Zbrojenie stanowi istotną część tej kwoty, często od 20% do 30% całkowitego kosztu płyty.
Przeczytaj również: Spawanie konstrukcji stalowych: Mistrzowski poradnik, uniknij błędów
Dlaczego oszczędności na zbrojeniu to pozorna korzyść?
Stanowczo ostrzegam przed próbami oszczędzania na zbrojeniu. Cięcie kosztów poprzez użycie gorszej jakości stali, zmniejszenie ilości prętów, skrócenie zakładów czy rezygnację z dozbrojeń to pozorna oszczędność, która w przyszłości może skutkować pęknięciami, deformacjami, a nawet katastrofą budowlaną. Naprawa uszkodzonej płyty fundamentowej jest niezwykle kosztowna, często wiąże się z koniecznością podnoszenia budynku, a w niektórych przypadkach jest wręcz niemożliwa. Inwestycja w solidne, prawidłowo wykonane zbrojenie to najlepsza długoterminowa decyzja, która gwarantuje spokój i bezpieczeństwo na lata. Pamiętaj, że fundament to podstawa nie ma tu miejsca na kompromisy.
