Spawanie konstrukcji stalowych: Mistrzowski poradnik, uniknij błędów

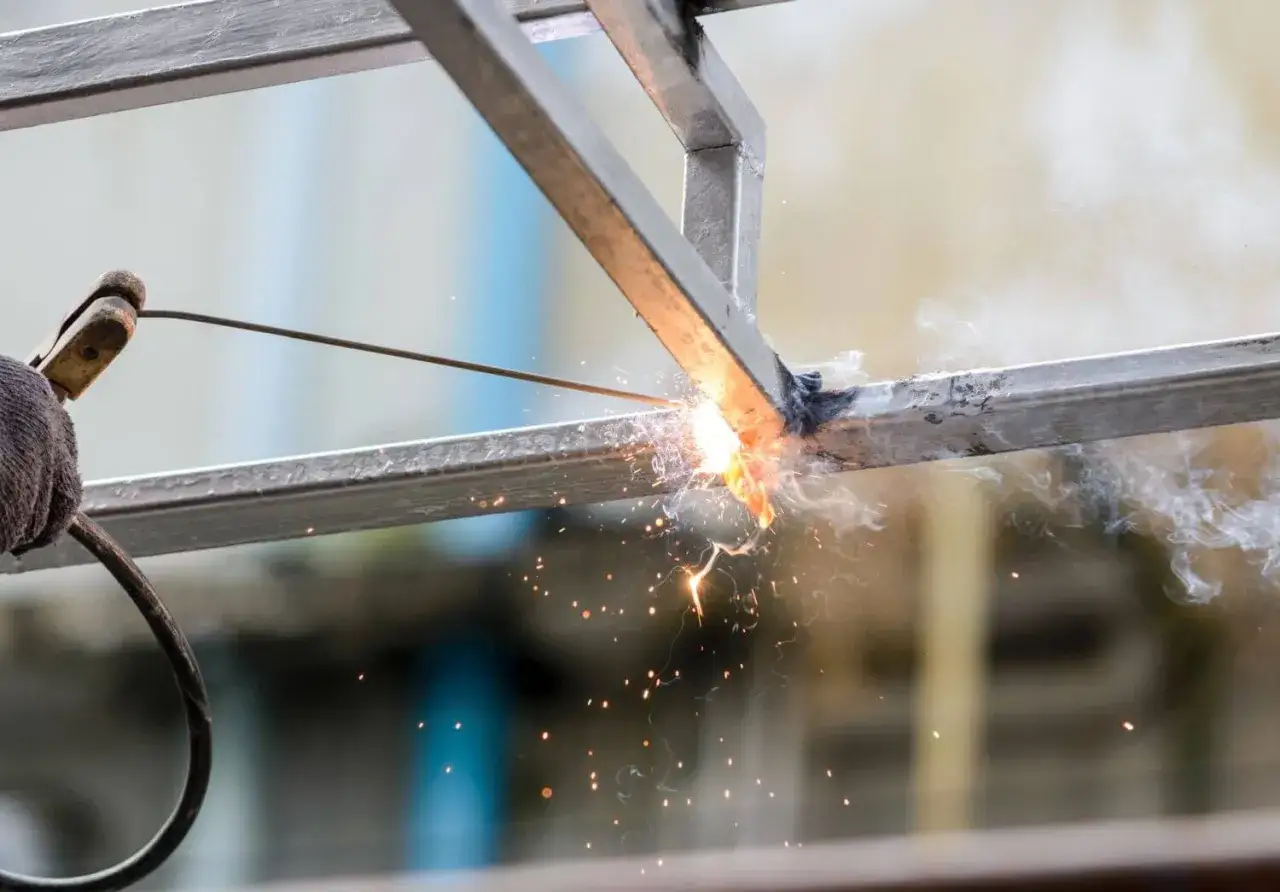

Fundamenty solidnej konstrukcji: Dlaczego prawidłowe spawanie jest kluczowe?

Więcej niż łączenie metali: Rola spawania w bezpieczeństwie budowlanym

Dla mnie, jako eksperta w dziedzinie, spawanie konstrukcji stalowych to znacznie więcej niż tylko technika łączenia dwóch kawałków metalu. To proces, który w decydujący sposób wpływa na bezpieczeństwo i stabilność całej budowli. Każde połączenie spawalnicze stanowi integralną część konstrukcji, a jego wytrzymałość i niezawodność są absolutnie fundamentalne dla zapewnienia długowieczności obiektu oraz, co najważniejsze, dla ochrony życia i zdrowia ludzi, którzy będą z niego korzystać. Niewłaściwie wykonana spoina to słaby punkt, który może zagrozić całej integralności strukturalnej.

Konsekwencje błędów spawalniczych: Od wad estetycznych do katastrofy budowlanej

Potencjalne konsekwencje błędów w procesie spawania mogą być naprawdę dalekosiężne. Począwszy od mniej poważnych, choć wciąż niepożądanych, wad estetycznych, które wpływają na wygląd konstrukcji, poprzez problemy z jej funkcjonalnością, aż po krytyczne zagrożenia. Wadliwe połączenia mogą prowadzić do utraty nośności konstrukcji, powstawania pęknięć materiału pod obciążeniem, a w najgorszym scenariuszu do katastrofy budowlanej. Zawsze podkreślam, że ignorowanie standardów i pośpiech w spawaniu to prosta droga do poważnych problemów, które mogą mieć tragiczne skutki.

Zanim popłynie prąd: Niezbędne przygotowanie do spawania konstrukcji

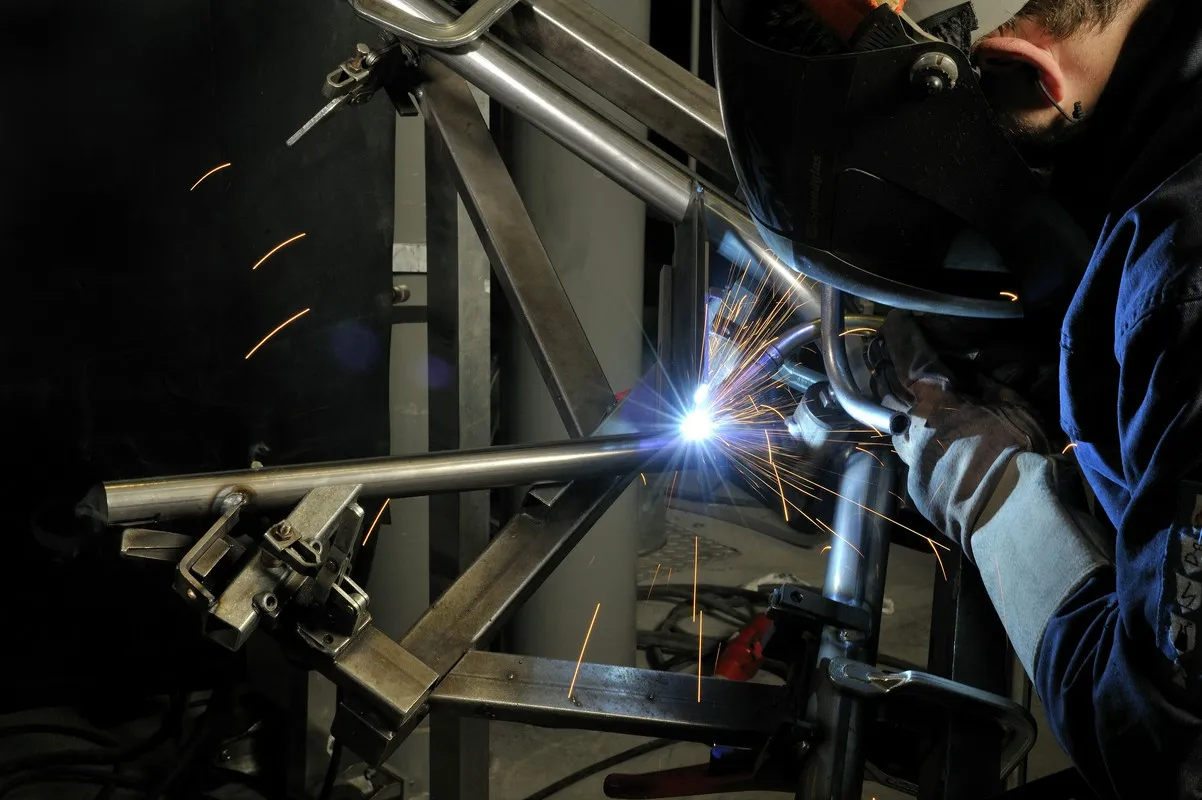

Papier ważniejszy od spawarki? Przegląd kluczowych norm i przepisów w Polsce (PN-EN 1090, ISO 3834)

Z mojego doświadczenia wynika, że zanim w ogóle pomyślimy o włączeniu spawarki, musimy mieć pewność, że nasza praca będzie zgodna z obowiązującymi normami i przepisami. W Polsce kluczową rolę odgrywa PN-EN 1090, która reguluje wykonanie konstrukcji stalowych i aluminiowych. Norma ta wprowadza wymóg certyfikacji Zakładowej Kontroli Produkcji (ZKP), co jest gwarancją, że cały proces produkcyjny, w tym spawanie, jest nadzorowany i spełnia określone standardy. Co więcej, PN-EN 1090 dzieli konstrukcje na klasy wykonania (EXC1-EXC4), gdzie każda klasa determinuje coraz wyższy rygor wymagań jakościowych i kontrolnych.

Ściśle związana z PN-EN 1090 jest norma PN-EN ISO 3834, która określa wymagania jakościowe dotyczące spawania materiałów metalowych. To ona stanowi podstawę dla systemu zarządzania jakością w spawalnictwie, zapewniając, że każdy etap procesu, od projektu po kontrolę końcową, jest odpowiednio udokumentowany i kontrolowany. Nie możemy zapominać także o innych istotnych normach, takich jak PN-EN ISO 15614, która dotyczy kwalifikowania technologii spawania, czy PN-EN ISO 9606-1, określającej kwalifikacje spawaczy. PN-EN ISO 5817 jest niezbędna do oceny poziomów jakości niezgodności spawalniczych, a PN-EN ISO 14731 reguluje nadzór spawalniczy. Wszystkie te normy tworzą spójny system, który ma na celu zapewnienie najwyższej jakości i bezpieczeństwa konstrukcji.

Jakie uprawnienia musisz posiadać, by legalnie spawać konstrukcje stalowe?

Legalne spawanie konstrukcji stalowych w Polsce wymaga posiadania odpowiednich uprawnień, które są potwierdzone certyfikatem zgodnym z normą PN-EN ISO 9606-1. Dodatkowo, każdy spawacz powinien posiadać aktualną książeczkę spawacza. Ważne jest, aby pamiętać, że uprawnienia te nie są uniwersalne. Są one specyficzne dla konkretnej metody spawania (np. MAG 135 dla spawania łukowego w osłonie gazów aktywnych, TIG 141 dla spawania wolframową elektrodą nietopliwą w osłonie gazów obojętnych), grupy materiałowej (np. stal węglowa, stal nierdzewna), pozycji spawania (np. PA pozycja podolna, PF pozycja pionowa z dołu do góry) oraz rodzaju złącza (np. doczołowe, pachwinowe). To gwarantuje, że spawacz ma udokumentowane kompetencje do wykonywania konkretnych zadań.

Wybór metody to podstawa: Kiedy stosować MIG/MAG, TIG, a kiedy MMA?

Wybór odpowiedniej metody spawania to jeden z kluczowych elementów wpływających na jakość i efektywność pracy. W konstrukcjach stalowych najczęściej stosuje się trzy podstawowe metody, każda z nich ma swoje specyficzne zastosowania:

• MIG/MAG (135, 136, 138): To metody, które osobiście cenię za ich wydajność i uniwersalność. Są idealne do prac montażowych i produkcyjnych, szczególnie przy elementach o grubości od 3 do 20 mm. Metoda 135 (MAG z drutem litym) jest szeroko stosowana, natomiast 136 (MAG z drutem proszkowym) i 138 (MAG z drutem metalicznym) oferują zwiększoną wydajność i lepsze właściwości mechaniczne spoiny w niektórych zastosowaniach.
• TIG (141): Kiedy potrzebna jest precyzja i najwyższa estetyka, sięgam po TIG. Jest to metoda niezastąpiona do spawania cieńszych elementów, a także stali wysokiej jakości, w tym nierdzewnej. Pozwala na uzyskanie bardzo czystych, pozbawionych odprysków i estetycznych spoin, co jest kluczowe w wielu wymagających projektach.
• MMA (111) elektroda otulona: To prawdziwy "koń roboczy" w spawalnictwie. Metoda MMA jest niezwykle uniwersalna i doskonale sprawdza się w trudnych warunkach terenowych, na montażach czy przy pracach naprawczych, gdzie inne metody mogłyby być niepraktyczne ze względu na wiatr czy brak dostępu do gazu osłonowego.

Stal stali nierówna: Jak gatunek materiału (np. S235, S355) wpływa na proces spawania?

Zrozumienie, że "stal stali nierówna", jest fundamentalne w spawalnictwie. Gatunek materiału, taki jak popularne S235 czy S355, ma ogromny wpływ na cały proces spawania. Różne gatunki stali posiadają odmienne właściwości mechaniczne i chemiczne, co wymaga indywidualnego podejścia. Przykładowo, stale o wyższej wytrzymałości, takie jak S355, mogą być bardziej podatne na pęknięcia zimne ze względu na większą zawartość węgla i innych pierwiastków stopowych, co często wymusza stosowanie podgrzewania wstępnego. Dobór spoiwa musi być zawsze zgodny z gatunkiem spawanego materiału, aby zapewnić odpowiednie właściwości mechaniczne spoiny. Ponadto, szybkość chłodzenia po spawaniu również musi być kontrolowana, aby uniknąć niepożądanych zmian mikrostrukturalnych i powstawania naprężeń. To wszystko to elementy, które doświadczony spawacz musi brać pod uwagę, planując pracę.

Warsztat pracy spawacza: Od projektu do idealnej spoiny krok po kroku

Przygotowanie powierzchni sekret czystej i mocnej spoiny: Czyszczenie, odtłuszczanie, fazowanie

Mogę z pełnym przekonaniem stwierdzić, że przygotowanie powierzchni to klucz do sukcesu w spawaniu. Nawet najlepszy spawacz nie wykona dobrej spoiny na źle przygotowanym materiale. Proces ten obejmuje kilka niezbędnych kroków:

• Dokładne oczyszczenie powierzchni: Przed spawaniem należy bezwzględnie usunąć wszelkie zanieczyszczenia, takie jak rdza, farba, oleje, smary, wilgoć czy tlenki. Do tego celu używam zazwyczaj szczotki drucianej, szlifierki kątowej z tarczą listkową lub ścierną, a w razie potrzeby także środków odtłuszczających. Czysta powierzchnia zapobiega powstawaniu porów i wtrąceń w spoinie.
• Prawidłowe spasowanie elementów: Elementy przeznaczone do spawania muszą być odpowiednio spasowane i unieruchomione. Niewłaściwe spasowanie może prowadzić do nadmiernych naprężeń, odkształceń i wad spoiny.
• Ukosowanie (fazowanie) krawędzi: W przypadku grubszych materiałów, zwłaszcza powyżej 3-4 mm, konieczne jest ukosowanie krawędzi. Fazowanie tworzy odpowiedni rowek spawalniczy, który umożliwia pełne przetopienie materiału na całej grubości, co jest absolutnie niezbędne dla uzyskania wytrzymałej spoiny. Kąt i kształt ukosowania zależą od grubości materiału i metody spawania.

Dobór parametrów spawania: Jak idealnie ustawić prąd, napięcie i posuw drutu?

Prawidłowy dobór parametrów spawania to sztuka, która wymaga doświadczenia i precyzji. Parametry takie jak prąd, napięcie i posuw drutu (w przypadku metod MIG/MAG) muszą być idealnie dopasowane do instrukcji technologicznej spawania (WPS), specyfikacji materiału, grubości elementu oraz wybranej metody. Zbyt wysoki prąd może prowadzić do podtopień i przegrzania materiału, natomiast zbyt niski do braku przetopu i przyklejeń. Napięcie wpływa na kształt i szerokość spoiny, a posuw drutu na ilość dodawanego materiału. Niewłaściwe ustawienia tych parametrów to prosta droga do powstawania wad, takich jak pory, pęknięcia czy niedostateczne wtopienie, co w konsekwencji obniża jakość i wytrzymałość spoiny.

Technika prowadzenia uchwytu spawalniczego: Jak uzyskać równą łuskę i uniknąć wad?

Technika prowadzenia uchwytu spawalniczego to esencja pracy spawacza. Aby uzyskać równą, estetyczną i wolną od wad spoinę, należy zwrócić uwagę na kilka kluczowych aspektów. Po pierwsze, kąt nachylenia uchwytu zazwyczaj lekko pochylony w kierunku spawania (kąt "ciągnący") lub przeciwnym (kąt "pchający"), w zależności od metody i pozycji. Po drugie, prędkość spawania musi być stała i odpowiednia do parametrów zbyt szybkie spawanie prowadzi do niedostatecznego przetopu, zbyt wolne do nadmiernego nagrzewania i podtopień. Po trzecie, długość łuku powinna być utrzymywana na stałym, optymalnym poziomie. Wreszcie, ruchy oscylacyjne (tzw. "zygzaki" lub "ósemki") są często stosowane do równomiernego rozprowadzania jeziorka spawalniczego, co pomaga w uzyskaniu równej łuski i zapobiega powstawaniu wad. To wszystko wymaga praktyki i wyczucia.

Kolejność ma znaczenie: Jak planować spawanie, by zminimalizować odkształcenia i naprężenia?

W planowaniu spawania konstrukcji stalowych, kolejność wykonywania spoin ma fundamentalne znaczenie dla minimalizowania odkształceń i naprężeń. Nierównomierne nagrzewanie i chłodzenie materiału podczas spawania może prowadzić do niepożądanych deformacji, które mogą wpłynąć na geometrię i funkcjonalność konstrukcji. Aby temu zapobiec, stosuję kilka sprawdzonych strategii. Często wykorzystuję spawanie symetryczne, czyli wykonywanie spoin po obu stronach elementu jednocześnie lub naprzemiennie, aby równoważyć naprężenia. Spawanie od środka do zewnątrz również pomaga rozłożyć naprężenia. Niezwykle ważne jest także stosowanie sczepów, które utrzymują elementy w odpowiedniej pozycji przed właściwym spawaniem, ale należy pamiętać, że sczepy również mogą generować naprężenia. W niektórych przypadkach, zwłaszcza przy grubych elementach lub stali wysokostopowej, konieczne może być podgrzewanie wstępne, które zmniejsza różnicę temperatur i spowalnia chłodzenie, redukując ryzyko pęknięć i odkształceń.

Atlas błędów spawalniczych: Jak rozpoznać i unikać najczęstszych problemów?

Brak przetopu, podtopienia, pory: Jak zdiagnozować i wyeliminować główne wady spoiny?

W mojej pracy często spotykam się z różnymi wadami spoin, które, choć niepożądane, są cenną lekcją. Oto najczęstsze z nich i sposoby ich unikania:

• Brak przetopu (niedostateczne wtopienie): To sytuacja, gdy spoina nie wtopiła się w pełni w materiał rodzimy lub w poprzednią warstwę. Typowe przyczyny to zbyt niska energia liniowa (za mały prąd, za duża prędkość spawania), niewłaściwe fazowanie krawędzi lub zbyt duża szczelina. Diagnozuje się go wizualnie lub badaniami NDT. Aby go wyeliminować, należy zwiększyć prąd, zmniejszyć prędkość i upewnić się, że krawędzie są odpowiednio przygotowane.
• Podtopienia: Charakteryzują się ubytkiem materiału rodzimego wzdłuż krawędzi spoiny. Powstają zazwyczaj z powodu zbyt wysokiego prądu spawania, zbyt wolnej prędkości lub niewłaściwego kąta uchwytu. Można je rozpoznać gołym okiem. Kontrolując parametry i poprawiając technikę prowadzenia uchwytu, skutecznie się ich unika.
• Porowatość (pęcherze gazowe): To małe puste przestrzenie wewnątrz lub na powierzchni spoiny. Ich główną przyczyną jest obecność wilgoci, zanieczyszczeń na materiale, niewystarczająca ochrona gazowa (np. zbyt mały przepływ gazu osłonowego, wiatr) lub wadliwe spoiwo. Aby im zapobiec, należy dbać o czystość materiału, prawidłową ochronę gazową i suche elektrody/druty.
• Przyklejenia: To brak połączenia między spoiną a materiałem rodzimym, często spowodowany zbyt niską temperaturą lub zbyt szybkim spawaniem.
• Wtrącenia żużla: Pozostałości żużla w spoinie, typowe dla metody MMA, wynikające z niewystarczającego oczyszczenia międzywarstwowego lub zbyt niskiej temperatury jeziorka spawalniczego.

Dlaczego konstrukcja się krzywi? Skuteczne metody kontroli odkształceń spawalniczych

Pytanie "dlaczego konstrukcja się krzywi?" to jedno z najczęściej zadawanych pytań w spawalnictwie. Odkształcenia i naprężenia spawalnicze są nieodłącznym elementem procesu, wynikającym z nierównomiernego nagrzewania i chłodzenia materiału. Materiał w strefie spawania rozszerza się pod wpływem ciepła, a następnie kurczy podczas stygnięcia, co prowadzi do powstawania naprężeń wewnętrznych i, w konsekwencji, do deformacji. Aby skutecznie kontrolować te zjawiska, stosuję kilka metod. Poza wspomnianym już planowaniem kolejności spawania (np. spawanie symetryczne, od środka do zewnątrz), często używam wstępnych odkształceń, czyli celowego ułożenia elementów w taki sposób, aby po spawaniu wróciły do pożądanego kształtu. W niektórych przypadkach, zwłaszcza przy dużych i skomplikowanych konstrukcjach, niezbędna może być obróbka cieplna po spawaniu, która pozwala na relaksację naprężeń i stabilizację wymiarową.

Niewidoczni wrogowie: Pęknięcia zimne i gorące przyczyny i zapobieganie

Pęknięcia spawalnicze to jedne z najgroźniejszych wad, które mogą doprowadzić do katastrofy. Dzielimy je na dwa główne typy:

• Pęknięcia gorące: Powstają w wysokich temperaturach, jeszcze w trakcie krzepnięcia jeziorka spawalniczego. Są często związane z nieodpowiednim składem chemicznym materiału (np. zbyt duża zawartość siarki lub fosforu), który tworzy niskotopliwe fazy. Zapobieganie polega na odpowiednim doborze materiału podstawowego i spoiwa, a także na kontrolowaniu parametrów spawania, aby unikać zbyt dużych naprężeń w fazie krzepnięcia.
• Pęknięcia zimne: Pojawiają się po ostygnięciu spoiny, często nawet wiele godzin lub dni po spawaniu. Ich główną przyczyną jest obecność wodoru w spoinie (pochodzącego z wilgoci, zanieczyszczeń), wysokie naprężenia wewnętrzne oraz istnienie wrażliwej mikrostruktury (np. martenzytu). Aby im zapobiec, kluczowe jest podgrzewanie wstępne (zwłaszcza stali wysokostopowych), stosowanie spoiw o niskiej zawartości wodoru (np. elektrody zasadowe), powolne chłodzenie oraz, w razie potrzeby, obróbka cieplna po spawaniu.

Błędy wynikające ze złego przygotowania: Dlaczego pośpiech to najgorszy doradca?

Z mojej obserwacji wynika, że ogromna większość błędów spawalniczych ma swoje korzenie w złym przygotowaniu materiału i pośpiechu. Rdza, farba, oleje, wilgoć to wszystko są zanieczyszczenia, które z pozoru wydają się drobnostką, a w rzeczywistości są receptą na porowatość, wtrącenia i osłabienie spoiny. Niewłaściwy dobór parametrów spawania, zbyt duża prędkość spawania czy nieodpowiednia technika prowadzenia uchwytu, często wynikające z braku doświadczenia lub presji czasu, prowadzą do braku przetopu, podtopień czy pęknięć. Zawsze powtarzam moim uczniom i współpracownikom: "pośpiech to najgorszy doradca". Lepiej poświęcić dodatkowe minuty na staranne przygotowanie i precyzyjne wykonanie, niż później tracić godziny na naprawę wad lub, co gorsza, ponosić konsekwencje poważnej awarii.

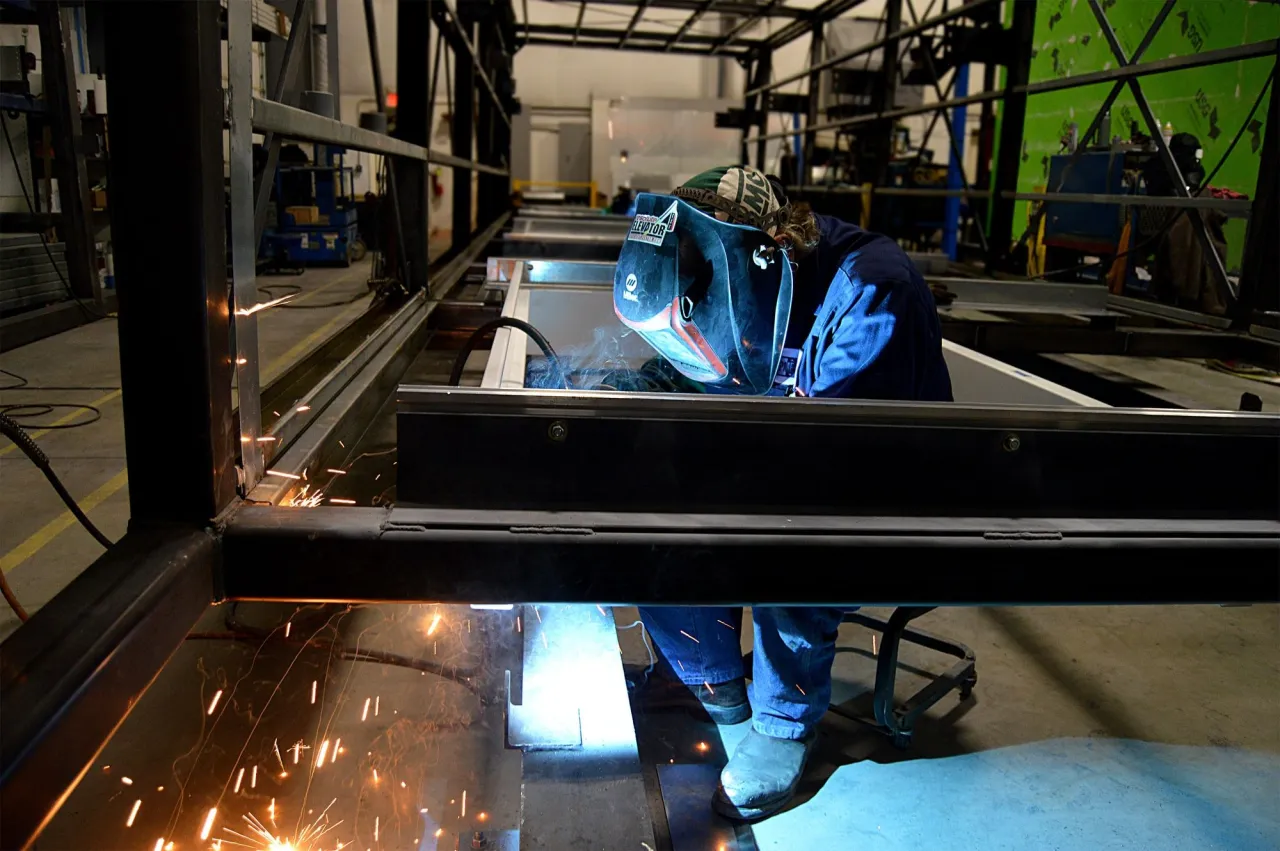

Oko, które widzi wszystko: Jak profesjonalnie kontrolować jakość spoin?

Kontrola wizualna (VT): Co można wyczytać ze spoiny gołym okiem?

Kontrola wizualna (VT) to absolutna podstawa i pierwszy krok w ocenie jakości każdej spoiny. To metoda, którą każdy spawacz powinien opanować do perfekcji, ponieważ pozwala na szybką i efektywną ocenę bez użycia skomplikowanego sprzętu. Gołym okiem, a czasem z pomocą lupy czy miarki spawalniczej, jestem w stanie ocenić geometrię spoiny (jej szerokość, wysokość, kształt), a także wykryć wszelkie wady powierzchniowe. Należą do nich podtopienia, nawisy, pęknięcia powierzchniowe, pory, nierówności lica spoiny, niezgodności wymiarowe czy odpryski. Choć VT nie pozwala na wykrycie wad wewnętrznych, jest niezastąpiona do wstępnej selekcji i identyfikacji oczywistych problemów, zanim przejdziemy do bardziej zaawansowanych badań.

Gdy oko nie wystarczy: Kiedy i dlaczego potrzebne są badania nieniszczące (NDT)?

Niestety, gołe oko, nawet najbardziej wprawne, ma swoje ograniczenia. W przypadku konstrukcji o wysokiej odpowiedzialności, gdzie wady wewnętrzne mogą mieć katastrofalne skutki, konieczne jest zastosowanie badań nieniszczących (NDT). Są one niezbędne, aby upewnić się, że spoina jest wolna od ukrytych defektów, które mogłyby zagrozić jej wytrzymałości. Oto najczęściej stosowane metody NDT:

• Badania penetracyjne (PT): Stosowane do wykrywania wad powierzchniowych, takich jak pęknięcia, pory czy przyklejenia, które są niewidoczne gołym okiem. Polegają na naniesieniu cieczy penetrującej, która wnika w szczeliny, a następnie wywołaniu jej za pomocą wywoływacza.
• Badania magnetyczno-proszkowe (MT): Służą do wykrywania wad powierzchniowych i podpowierzchniowych w materiałach ferromagnetycznych. Polegają na namagnesowaniu elementu i posypaniu go proszkiem magnetycznym, który gromadzi się w miejscach nieciągłości.
• Badania radiograficzne (RT): To jedna z najskuteczniejszych metod do wykrywania wad wewnętrznych, takich jak pęknięcia, pęcherze gazowe, wtrącenia żużla czy brak przetopu. Wykorzystuje promieniowanie rentgenowskie lub gamma do prześwietlania spoiny i tworzenia obrazu na kliszy lub detektorze cyfrowym.
• Badania ultradźwiękowe (UT): Pozwalają na wykrywanie wad wewnętrznych, a także na określanie ich rozmiaru i lokalizacji. Metoda ta wykorzystuje fale ultradźwiękowe, które odbijają się od nieciągłości w materiale.

Przeczytaj również: Jak zrobić konstrukcje pod schody? Uniknij błędów! Poradnik

Poziomy jakości wg PN-EN ISO 5817: Jak ocenić, czy Twoja spoina spełnia normy?

Aby obiektywnie ocenić, czy dana spoina spełnia wymagania projektowe i bezpieczeństwa, posługujemy się normą PN-EN ISO 5817. Norma ta definiuje różne poziomy jakości (np. B, C, D) dla niezgodności spawalniczych, gdzie poziom B oznacza najwyższą jakość (najmniejsze dopuszczalne wady), a poziom D najniższą. Wybór odpowiedniego poziomu jakości zależy od przeznaczenia konstrukcji, jej obciążeń i wymagań projektowych. Zgodnie z tą normą, każda wada ma określone dopuszczalne wymiary w zależności od wybranego poziomu jakości. To narzędzie jest dla mnie kluczowe, ponieważ pozwala na jednoznaczną ocenę, czy moja praca jest zgodna z wymaganiami i czy konstrukcja będzie bezpieczna w eksploatacji.
