Zbrojenie na ścinanie: Oblicz, zaprojektuj, uniknij błędów (Eurokod 2)

Zbrojenie na ścinanie jest jednym z najbardziej krytycznych elementów konstrukcji żelbetowych, decydującym o ich bezpieczeństwie i trwałości. Ten artykuł stanowi kompleksowe kompendium wiedzy, które dostarczy inżynierom, projektantom i wykonawcom niezbędnych, technicznych informacji dotyczących projektowania, obliczania i prawidłowego wykonania zbrojenia poprzecznego.

Dlaczego prawidłowe zbrojenie na ścinanie jest fundamentem bezpieczeństwa konstrukcji?

W mojej wieloletniej praktyce inżynierskiej wielokrotnie przekonywałem się, jak fundamentalne znaczenie dla bezpieczeństwa i stabilności konstrukcji żelbetowych ma prawidłowo zaprojektowane i wykonane zbrojenie na ścinanie. Nie jest to jedynie dodatek do zbrojenia głównego, ale element, który w krytycznych momentach decyduje o integralności całego ustroju. Ignorowanie tego aspektu, czy to na etapie projektowania, czy wykonawstwa, może prowadzić do katastrofalnych konsekwencji.

Siły ścinające, choć często niedoceniane w porównaniu do sił zginających, odgrywają kluczową rolę w zachowaniu nośności belek, słupów czy płyt. Ich prawidłowe przeniesienie przez zbrojenie poprzeczne jest gwarancją, że konstrukcja będzie w stanie sprostać obciążeniom eksploatacyjnym i awaryjnym. To właśnie dlatego każdy inżynier musi mieć dogłębną wiedzę na ten temat.

Krucha natura zniszczenia: Czym grozi błąd w projektowaniu sił poprzecznych?

Zniszczenie elementu żelbetowego przez ścinanie ma charakter wyjątkowo niebezpieczny jest to zniszczenie kruche. W przeciwieństwie do zniszczenia przez zginanie, które zazwyczaj poprzedzone jest widocznymi ugięciami i zarysowaniami, dającymi czas na reakcję, zniszczenie na ścinanie następuje nagle, bez wyraźnych sygnałów ostrzegawczych. Może ono prowadzić do natychmiastowej utraty nośności elementu, a w konsekwencji do zawalenia się całej konstrukcji.

Błędne zaprojektowanie zbrojenia poprzecznego, na przykład przez zastosowanie zbyt małej ilości stali, niewłaściwy rozstaw strzemion, czy brak ich odpowiedniego zakotwienia, sprawia, że element nie jest w stanie przenieść występujących sił tnących. W efekcie, w betonie pojawiają się ukośne rysy ścinające, które szybko rozwijają się, prowadząc do zniszczenia. Konsekwencje są zawsze poważne od kosztownych napraw, przez konieczność wzmocnienia konstrukcji, aż po tragedie ludzkie.

Ścinanie a zginanie: Zrozumienie kluczowych różnic w pracy elementu żelbetowego

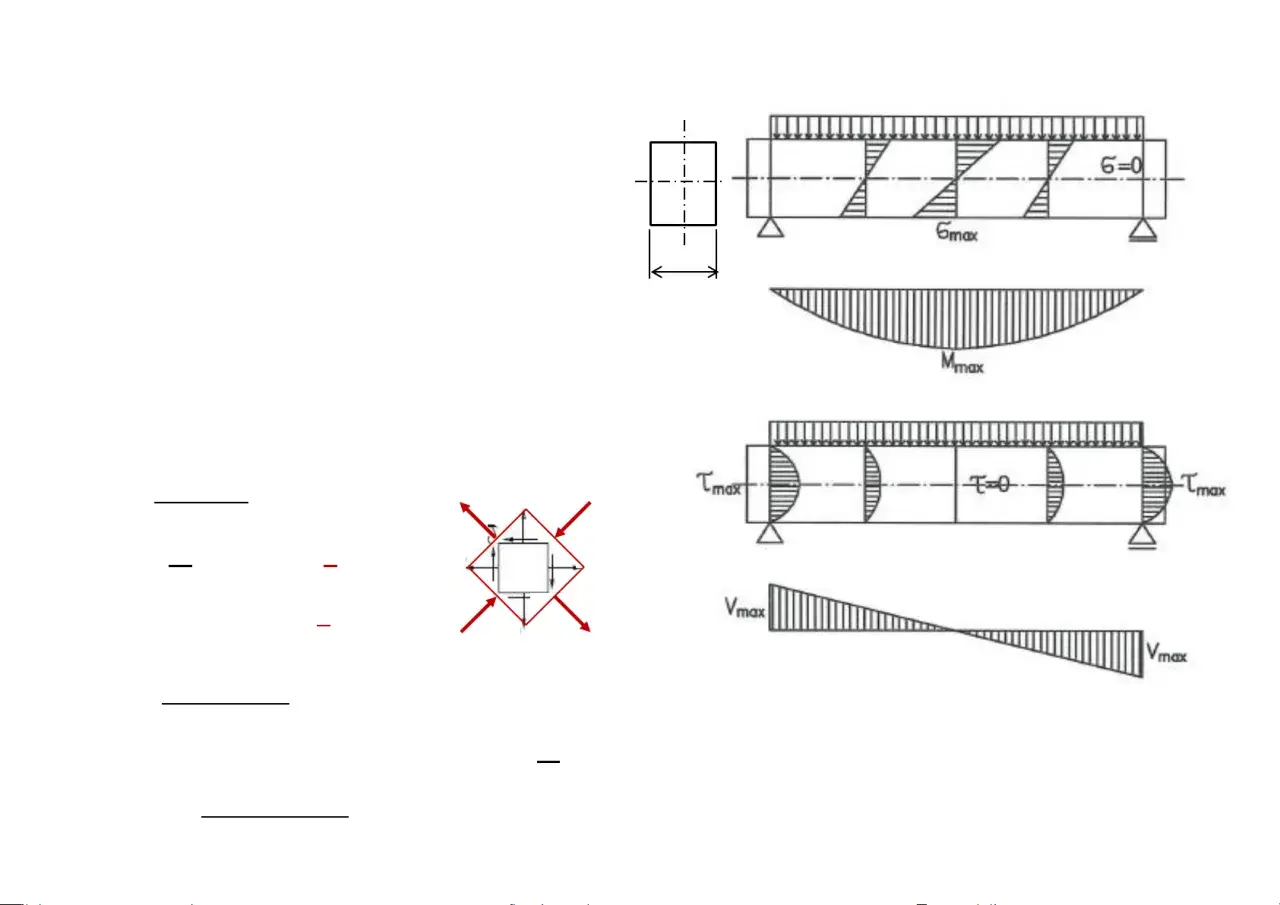

Aby w pełni zrozumieć rolę zbrojenia na ścinanie, musimy jasno rozróżnić siły ścinające od sił zginających. Siły zginające (momenty zginające) powodują rozciąganie betonu w jednej strefie przekroju i ściskanie w drugiej, co wymaga zbrojenia podłużnego do przeniesienia sił rozciągających. Beton doskonale radzi sobie ze ściskaniem, ale jest słaby na rozciąganie, stąd stalowe pręty w strefie rozciąganej.

Siły ścinające (siły poprzeczne) dążą natomiast do wzajemnego przesunięcia sąsiednich warstw elementu. W betonie objawia się to pojawieniem się ukośnych naprężeń rozciągających, które, jeśli nie zostaną przeniesione przez zbrojenie poprzeczne, prowadzą do zniszczenia. Zbrojenie na ścinanie, najczęściej w postaci strzemion, tworzy "siatkę", która opiera się tym ukośnym siłom rozciągającym, stabilizując element i zapobiegając jego pękaniu wzdłuż ukośnych płaszczyzn. To kluczowa różnica zbrojenie na zginanie działa wzdłuż osi elementu, zbrojenie na ścinanie prostopadle do niej i pod kątem, tworząc system oporu.

Podstawy projektowe według Eurokodu 2 (PN-EN 1992-1-1): Co każdy inżynier musi wiedzieć?

W Polsce, podobnie jak w większości krajów europejskich, podstawowym dokumentem regulującym projektowanie konstrukcji żelbetowych, w tym zbrojenia na ścinanie, jest norma PN-EN 1992-1-1:2008, powszechnie znana jako Eurokod 2, wraz z załącznikiem krajowym. To właśnie ten dokument stanowi dla mnie, jako inżyniera, nadrzędne źródło wiedzy i wytycznych. Eurokod 2 wprowadza spójną filozofię projektowania, opartą na stanach granicznych nośności i użytkowalności, co pozwala na bezpieczne i ekonomiczne projektowanie.

W kontekście ścinania, Eurokod 2 kładzie nacisk na zrozumienie mechanizmu pracy elementu żelbetowego pod wpływem sił poprzecznych i oferuje szczegółowe procedury obliczeniowe, które uwzględniają zarówno nośność betonu, jak i zbrojenia. Zamiast sztywnych wzorów, norma promuje modelowanie zachowania konstrukcji, co pozwala na bardziej elastyczne i często bardziej ekonomiczne rozwiązania, pod warunkiem pełnego zrozumienia zasad.

Model kratownicowy jako klucz do zrozumienia nośności na ścinanie

Jednym z najważniejszych pojęć wprowadzonych przez Eurokod 2 w kontekście ścinania jest model kratownicowy (truss model). Jest to koncepcyjne narzędzie, które pozwala mi wizualizować i analizować, jak siły ścinające są przenoszone w elemencie żelbetowym. W tym modelu betonowe krzyżulce ściskane, nachylone pod pewnym kątem (θ) do osi elementu, współpracują z rozciąganym zbrojeniem poprzecznym, które pełni rolę cięgien stalowych.

Wyobraźmy sobie belkę obciążoną siłą poprzeczną. W modelu kratownicowym, beton tworzy ukośne "ściskane zastrzały", które przenoszą siły ściskające, podczas gdy strzemiona, działające jako "rozciągane cięgna", przenoszą siły rozciągające prostopadłe do tych zastrzałów. Kąt nachylenia krzyżulców (θ) jest tu kluczowy jego wartość wpływa na rozkład sił w betonie i stali, a co za tym idzie, na wymaganą ilość zbrojenia. Zrozumienie tego modelu jest absolutnie niezbędne do świadomego projektowania zbrojenia na ścinanie.

Definicje nośności, które musisz znać: V_Rd, c, V_Rd, s i V_Rd, max

W procesie projektowania zbrojenia na ścinanie, Eurokod 2 operuje trzema kluczowymi parametrami nośności, które muszę zawsze weryfikować:

• V_Rd, c (Nośność na ścinanie elementu bez zbrojenia poprzecznego): Jest to obliczeniowa nośność na ścinanie, jaką może przenieść sam beton, bez udziału zbrojenia poprzecznego. Wartość ta zależy od wytrzymałości betonu, wysokości użytecznej przekroju oraz stopnia zbrojenia podłużnego. Jeśli obliczeniowa siła poprzeczna V_Ed jest mniejsza niż V_Rd, c, teoretycznie zbrojenie na ścinanie nie jest potrzebne, choć w praktyce niemal zawsze stosuje się zbrojenie minimalne.
• V_Rd, s (Nośność zbrojenia na ścinanie): To obliczeniowa nośność na ścinanie, jaką jest w stanie przenieść samo zbrojenie poprzeczne (strzemiona, pręty odgięte). Wartość ta zależy od pola przekroju zbrojenia poprzecznego, jego wytrzymałości, rozstawu oraz kąta nachylenia. Jest to parametr, który obliczam, aby dobrać odpowiednią ilość stali, gdy sam beton nie jest wystarczający.
• V_Rd, max (Nośność krzyżulców betonowych): Ten parametr określa maksymalną siłę ścinającą, jaką może przenieść betonowy krzyżulec ściskany w modelu kratownicowym. Jest to wartość graniczna, której nie można przekroczyć, niezależnie od ilości zastosowanego zbrojenia poprzecznego. Jeśli obliczeniowa siła V_Ed jest większa niż V_Rd, max, oznacza to, że przekrój elementu jest za mały i należy go zwiększyć, ponieważ sam beton nie jest w stanie przenieść tak dużych sił ściskających.

Rola kąta nachylenia krzyżulców betonowych (θ) w optymalizacji ilości stali

Jak wspomniałem, kąt nachylenia krzyżulców betonowych (θ) w modelu kratownicowym jest parametrem, który daje mi pewną elastyczność w projektowaniu. Eurokod 2 dopuszcza jego zmienność w pewnym zakresie, zazwyczaj od około 21,8° do 45°. Optymalizacja tego kąta ma bezpośredni wpływ na wymaganą ilość zbrojenia na ścinanie.

Zwiększenie kąta θ (np. do 45°) oznacza, że krzyżulce betonowe są bardziej strome, co zazwyczaj prowadzi do zmniejszenia sił w zbrojeniu poprzecznym, a tym samym do mniejszej ilości wymaganej stali. Jednakże, zwiększenie kąta θ jednocześnie zwiększa naprężenia ściskające w betonie, zbliżając je do wartości granicznej V_Rd, max. Z kolei zmniejszenie kąta θ (np. do 21,8°) powoduje zwiększenie sił w zbrojeniu poprzecznym, a więc większe zapotrzebowanie na stal, ale jednocześnie zmniejsza naprężenia w betonie. Moim zadaniem jako projektanta jest znalezienie optymalnego kąta, który zapewni bezpieczeństwo konstrukcji przy jednoczesnej ekonomiczności rozwiązania. Często wybiera się kąt 45 stopni dla uproszczenia obliczeń, ale świadoma optymalizacja może przynieść oszczędności.

Obliczenia zbrojenia na ścinanie krok po kroku: Przewodnik praktyczny

Przejdźmy teraz do konkretów, czyli do praktycznej procedury obliczania zbrojenia na ścinanie zgodnie z Eurokodem 2. Pamiętajmy, że każdy krok jest ważny i nie można go pominąć. Poniżej przedstawiam uproszczony, ale kompletny przewodnik, który stosuję w swojej pracy.

1. Krok 1: Weryfikacja nośności przekroju betonowego (V_Rd, max) kiedy przekrój jest za mały?

   Pierwszym i najważniejszym krokiem jest obliczenie obliczeniowej siły poprzecznej V_Ed, która będzie działać na element. Następnie muszę sprawdzić, czy ta siła nie przekracza maksymalnej nośności betonu, czyli V_Rd, max. Warunek, który musi być spełniony, to V_Ed ≤ V_Rd, max. Jeśli okaże się, że V_Ed jest większe niż V_Rd, max, oznacza to jedno: przekrój elementu jest za mały, aby przenieść siły ściskające w betonowych krzyżulcach. W takiej sytuacji nie ma sensu zwiększać ilości zbrojenia poprzecznego, ponieważ to beton jest elementem krytycznym. Konieczna jest wtedy zmiana geometrii elementu zwiększenie jego wysokości lub szerokości aby zwiększyć nośność betonu. To jest moment, w którym muszę wrócić do założeń projektowych i skorygować wymiary konstrukcji.

2. Krok 2: Sprawdzenie konieczności stosowania zbrojenia (V_Rd, c) czy sam beton wystarczy?

   Po pozytywnej weryfikacji nośności betonu przechodzę do sprawdzenia, czy w ogóle potrzebne jest obliczeniowe zbrojenie na ścinanie. W tym celu porównuję obliczeniową siłę poprzeczną V_Ed z nośnością na ścinanie samego betonu, czyli V_Rd, c. Warunek, który mnie interesuje, to V_Ed > V_Rd, c. Jeśli ten warunek nie jest spełniony (czyli V_Ed ≤ V_Rd, c), teoretycznie sam beton jest w stanie przenieść siły poprzeczne, a zbrojenie obliczeniowe nie jest wymagane. Jednakże, z mojego doświadczenia wynika, że w większości przypadków, zwłaszcza w belkach, zawsze stosuję zbrojenie minimalne. Eurokod 2 dopuszcza rezygnację ze zbrojenia minimalnego tylko w niektórych elementach płytowych, ale w belkach jest ono niezbędne ze względów konstrukcyjnych i bezpieczeństwa.

3. Krok 3: Obliczanie wymaganego pola przekroju zbrojenia (A_sw/s) jak dobrać odpowiednią ilość stali?

   Jeśli w Kroku 2 stwierdziłem, że V_Ed > V_Rd, c, muszę obliczyć wymaganą ilość zbrojenia na ścinanie. W tym kroku wyznaczam wymagane pole przekroju zbrojenia poprzecznego na jednostkę długości elementu, czyli A_sw/s. Wzory z Eurokodu 2 pozwalają mi na obliczenie tej wartości, uwzględniając V_Ed, nośność betonu V_Rd, c, wytrzymałość stali zbrojeniowej, wysokość użyteczną przekroju oraz przyjęty kąt nachylenia krzyżulców betonowych (θ). Po obliczeniu A_sw/s, mogę dobrać odpowiednie strzemiona (np. o średnicy fi 8, fi 10) i ich rozstaw (s), tak aby zapewnić wymaganą nośność. Pamiętam, aby zawsze zaokrąglać rozstaw w dół, aby zapewnić większą ilość stali niż minimalnie wymagana.

Jakie zbrojenie na ścinanie wybrać? Rodzaje i ich zastosowanie

Wybór odpowiedniego typu zbrojenia na ścinanie jest równie ważny jak jego obliczenia. Różne formy zbrojenia mają swoje specyficzne zastosowania i ograniczenia. Jako inżynier muszę znać te różnice, aby świadomie dobierać rozwiązania.

Strzemiona: Najpopularniejsze rozwiązanie pionowe, nachylone, jedno- i wielocięte

Strzemiona to absolutnie najczęściej stosowany typ zbrojenia na ścinanie w konstrukcjach żelbetowych. Ich uniwersalność i efektywność sprawiają, że są podstawowym wyborem w belkach, słupach i innych elementach liniowych. Mogą występować w kilku wariantach:

• Strzemiona pionowe: Są najprostsze w wykonaniu i najczęściej stosowane. Ich ramiona są prostopadłe do osi elementu.
• Strzemiona nachylone: Czasami stosowane, zwłaszcza w miejscach o dużych siłach tnących, ponieważ ich nachylenie może lepiej odpowiadać kierunkowi naprężeń głównych rozciągających. Są jednak trudniejsze w montażu.
• Strzemiona jednocięte: Posiadają jedno ramię, które przenosi siły. Często stosowane w płytach lub jako uzupełnienie zbrojenia.
• Strzemiona wielocięte: Posiadają dwa lub więcej ramion, co pozwala na przeniesienie większych sił poprzecznych w szerszych elementach. Są niezbędne w szerokich belkach, gdzie jedno strzemię nie byłoby w stanie efektywnie objąć całego przekroju.

Niezależnie od typu, kluczowe jest, aby strzemiona były odpowiednio zakotwione i tworzyły zamkniętą pętlę. Eurokod 2 jasno precyzuje, że strzemiona muszą przenosić co najmniej 50% siły poprzecznej, na którą projektowane jest całe zbrojenie na ścinanie, co podkreśla ich fundamentalną rolę.

Pręty odgięte: Kiedy ich stosowanie ma jeszcze sens?

Pręty odgięte to historycznie popularna forma zbrojenia na ścinanie, polegająca na odgięciu części zbrojenia podłużnego pod kątem (zazwyczaj 45°) w strefach, gdzie siły zginające są mniejsze, a siły ścinające większe. W przeszłości były one bardzo powszechne, ponieważ pozwalały na wykorzystanie tej samej stali zarówno do przenoszenia momentów zginających, jak i sił poprzecznych.

Obecnie ich popularność znacznie spadła na rzecz strzemion. Dlaczego? Przede wszystkim ze względu na trudności wykonawcze i precyzję, jaką wymaga ich prawidłowe odgięcie i zakotwienie. Błędy w wykonaniu prętów odgiętych mogą znacząco obniżyć ich efektywność. Ponadto, w nowoczesnych konstrukcjach, gdzie często dąży się do minimalizacji kosztów pracy i przyspieszenia budowy, strzemiona są po prostu bardziej praktyczne. Mimo to, w niektórych specyficznych przypadkach, np. w starych projektach lub w konstrukcjach o bardzo dużych siłach tnących, gdzie strzemiona mogłyby być zbyt gęste, pręty odgięte mogą być jeszcze rozważane jako uzupełnienie.

Inne formy zbrojenia: Kosze i drabinki zbrojeniowe w elementach prefabrykowanych

Oprócz strzemion i prętów odgiętych, w specyficznych zastosowaniach spotykamy się z innymi formami zbrojenia na ścinanie. W elementach prefabrykowanych, gdzie produkcja odbywa się w kontrolowanych warunkach, często stosuje się kosze i drabinki zbrojeniowe. Są to gotowe, zespawane konstrukcje zbrojeniowe, które są następnie umieszczane w deskowaniu przed betonowaniem.

Kosze zbrojeniowe to zazwyczaj przestrzenne konstrukcje złożone ze zbrojenia podłużnego i poprzecznego, które są produkowane w fabryce i dostarczane na budowę jako jeden element. Drabinki zbrojeniowe to z kolei płaskie elementy, często używane w płytach lub ścianach, które pełnią funkcję zbrojenia poprzecznego. Ich zaletą jest precyzja wykonania i szybkość montażu na budowie, co przekłada się na oszczędności czasu i pracy.

Zasady konstruowania, czyli diabeł tkwi w szczegółach

Obliczenia to jedno, ale prawidłowe konstruowanie i wykonanie zbrojenia na ścinanie to zupełnie inna bajka. W mojej pracy wielokrotnie widziałem, jak nawet poprawnie obliczone zbrojenie traciło swoją efektywność z powodu zaniedbań w detalach wykonawczych. Diabeł naprawdę tkwi w szczegółach, a te detale są kluczowe dla zapewnienia pełnej nośności elementu.

Zbrojenie minimalne: Dlaczego jest tak ważne, nawet gdy obliczenia go nie wymagają?

Zbrojenie minimalne na ścinanie to jeden z tych elementów, którego znaczenia nie można przecenić. Nawet jeśli obliczenia teoretycznie wskazują, że beton sam jest w stanie przenieść siły poprzeczne (czyli V_Ed ≤ V_Rd, c), Eurokod 2 i dobra praktyka inżynierska nakazują stosowanie zbrojenia minimalnego w większości elementów żelbetowych, zwłaszcza w belkach. Dlaczego?

Przede wszystkim ze względów konstrukcyjnych i bezpieczeństwa. Zbrojenie minimalne pełni funkcję zabezpieczenia przed nieprzewidzianymi obciążeniami, błędami w modelowaniu, czy też lokalnymi wadami betonu. Zapobiega nagłemu, kruchemu zniszczeniu, dając elementowi pewną rezerwę nośności i plastyczności. Ponadto, zbrojenie minimalne pomaga w utrzymaniu zbrojenia podłużnego w odpowiedniej pozycji podczas betonowania i wiąże beton, zapobiegając jego pękaniu pod wpływem skurczu czy temperatury. Warto pamiętać, że norma dopuszcza rezygnację ze zbrojenia minimalnego w niektórych elementach płytowych, ale jest to wyjątek, a nie reguła.

Maksymalny rozstaw strzemion: Jakie są granice i dlaczego nie wolno ich przekraczać?

Normowe wymagania dotyczące maksymalnego rozstawu podłużnego strzemion są niezwykle ważne i nie wolno ich ignorować. Eurokod 2 precyzuje te wartości, a ich przekroczenie jest jednym z najczęstszych błędów wykonawczych. Na przykład, dla strzemion pionowych, maksymalny rozstaw s_l, max jest często ograniczony do 0,75d, gdzie 'd' to wysokość użyteczna przekroju. W strefach o dużych siłach tnących wymagane są jeszcze mniejsze rozstawy.

Dlaczego te limity są tak ważne? Zbyt duży rozstaw strzemion sprawia, że nie są one w stanie efektywnie "przechwytywać" ukośnych rys ścinających, które mogą rozwijać się między strzemionami. W efekcie, beton może pęknąć i stracić nośność, zanim strzemiona zdążą zadziałać. Pamiętajmy, że strzemiona tworzą sieć, która musi być wystarczająco gęsta, aby skutecznie opierać się siłom ścinającym na całej długości elementu. Przekroczenie tych limitów jest niedopuszczalne i może prowadzić do poważnych problemów konstrukcyjnych.

Poprawne zakotwienie zbrojenia poprzecznego: Gwarancja skutecznej pracy

Nawet idealnie obliczone i rozmieszczone strzemiona nie spełnią swojej funkcji, jeśli nie zostaną prawidłowo zakotwione. Poprawne zakotwienie zbrojenia poprzecznego jest absolutnie kluczowe dla zapewnienia jego skutecznej pracy. Strzemiona muszą być w stanie przenieść siły rozciągające, a to wymaga, aby ich końce były solidnie zakotwione w betonie.

Zazwyczaj zakotwienie strzemion uzyskuje się poprzez zagięcie ich końców w haki lub pętle, które obejmują zbrojenie podłużne. Długość i kształt tych haków są precyzyjnie określone w normie. Brak odpowiedniego zakotwienia lub jego niewłaściwe wykonanie (np. zbyt krótkie haki, zbyt mały promień gięcia) może spowodować, że strzemię "wyślizgnie się" z betonu pod obciążeniem, zanim osiągnie swoją pełną wytrzymałość. To tak, jakby próbować ciągnąć linę, która nie jest dobrze zawiązana cała siła idzie na marne.

Zagęszczanie strzemion w strefach przypodporowych: Kluczowy detal wykonawczy

W strefach przypodporowych, czyli w pobliżu miejsc podparcia belek czy słupów, siły tnące są zazwyczaj największe. Jest to logiczne, ponieważ tam właśnie obciążenia są przekazywane na podpory. Z tego powodu, w tych strefach konieczne jest zagęszczanie strzemion. Oznacza to, że rozstaw strzemion powinien być tam mniejszy niż w środku rozpiętości elementu.

Jest to kluczowy detal wykonawczy, który często jest zaniedbywany. Zapewnienie odpowiednio gęstego zbrojenia poprzecznego w strefach przypodporowych gwarantuje, że element będzie w stanie przenieść maksymalne siły tnące, które tam występują. Ignorowanie tego wymogu może prowadzić do zniszczenia elementu w najbardziej krytycznych punktach. Zawsze zwracam szczególną uwagę na ten aspekt podczas kontroli na budowie.

Szczególne przypadki ścinania, o których warto pamiętać

Chociaż ogólne zasady projektowania zbrojenia na ścinanie są uniwersalne, istnieją pewne szczególne przypadki, które wymagają od inżyniera dodatkowej uwagi i specyficznego podejścia. Nie można ich traktować szablonowo, gdyż ich specyfika może znacząco wpływać na bezpieczeństwo konstrukcji.

Ścinanie przy przebiciu: Specyfika projektowania w płytach i fundamentach

Jednym z najbardziej krytycznych i złożonych przypadków jest ścinanie przy przebiciu (punching shear). Zjawisko to występuje w płytach i fundamentach, szczególnie w strefie podparcia słupem. Obciążenie skupione od słupa dąży do "przebicia" płyty, tworząc stożkowy obszar zniszczenia. Jest to zniszczenie kruche i bardzo niebezpieczne, podobne do ogólnego ścinania, ale o innej geometrii.

Projektowanie zbrojenia na przebicie wymaga odrębnej analizy, często z wykorzystaniem specjalnych metod obliczeniowych i dedykowanego zbrojenia. Zbrojenie to może mieć postać dodatkowych strzemion w strefie słupa, specjalnych głowic lub zbrojenia w postaci "szpilek". Niewłaściwe zaprojektowanie lub wykonanie zbrojenia na przebicie jest jedną z głównych przyczyn awarii płytowych konstrukcji żelbetowych, dlatego zawsze traktuję ten problem z najwyższą starannością.

Ścinanie w elementach o zmiennej wysokości: Na co zwrócić uwagę?

Elementy konstrukcyjne o zmiennej wysokości, takie jak belki o zmiennym przekroju (np. w kształcie litery V lub o parabolicznym kształcie dolnej krawędzi), również wymagają szczególnego podejścia do projektowania zbrojenia na ścinanie. Zmienna wysokość przekroju wprowadza dodatkowe składowe sił, które należy uwzględnić w obliczeniach.

W takich elementach, oprócz standardowych sił tnących, pojawiają się również siły osiowe wynikające z nachylenia krawędzi. Te siły osiowe mogą albo wspomagać, albo osłabiać nośność na ścinanie, w zależności od kierunku nachylenia. Muszę więc dokładnie analizować rozkład naprężeń i sił wewnętrznych, aby prawidłowo dobrać zbrojenie poprzeczne, uwzględniając ten dodatkowy efekt.

Interakcja ścinania ze skręcaniem i siłą osiową

W rzeczywistych konstrukcjach rzadko kiedy element pracuje wyłącznie na ścinanie. Często siły ścinające współdziałają ze skręcaniem (torsion) i siłami osiowymi (rozciągającymi lub ściskającymi). Ignorowanie tych interakcji może prowadzić do poważnych błędów obliczeniowych i niedoszacowania wymaganego zbrojenia.

Na przykład, skręcanie generuje dodatkowe naprężenia ścinające, które sumują się z tymi od sił poprzecznych, zwiększając zapotrzebowanie na zbrojenie poprzeczne (strzemiona) oraz zbrojenie podłużne na obwodzie przekroju. Siła osiowa również ma wpływ siła ściskająca może nieznacznie zwiększyć nośność betonu na ścinanie, natomiast siła rozciągająca może ją znacząco obniżyć. Eurokod 2 dostarcza wytycznych do uwzględniania tych interakcji, a moim zadaniem jest ich prawidłowe zastosowanie w projekcie. To złożone zagadnienia, które wymagają dogłębnej wiedzy i doświadczenia.

Najczęstsze błędy projektowe i wykonawcze jak ich unikać, by spać spokojnie?

W mojej karierze widziałem wiele konstrukcji, gdzie błędy w zbrojeniu na ścinanie były przyczyną problemów. Często nie wynikały one ze złej woli, lecz z braku doświadczenia, pośpiechu lub niedostatecznej wiedzy. Wskazując najczęstsze pułapki, mam nadzieję pomóc innym inżynierom i wykonawcom ich unikać, by wszyscy mogli spać spokojnie.

Błąd #1: Ignorowanie zaleceń dotyczących minimalnego stopnia zbrojenia

To jeden z najbardziej powszechnych i jednocześnie niebezpiecznych błędów. Projektanci, widząc, że obliczeniowa siła poprzeczna V_Ed jest mniejsza niż nośność samego betonu V_Rd, c, decydują się na całkowite pominięcie zbrojenia na ścinanie, argumentując, że "obliczenia go nie wymagają". Jest to kardynalny błąd! Jak już wspomniałem, zbrojenie minimalne ma kluczowe znaczenie konstrukcyjne i zabezpieczające. Jego brak może skutkować nagłym, kruchym zniszczeniem elementu pod wpływem nieprzewidzianych obciążeń, skurczu betonu czy nawet błędów montażowych. Zawsze należy stosować zbrojenie minimalne, chyba że norma wyraźnie dopuszcza jego brak w specyficznych przypadkach (np. niektóre płyty).

Błąd #2: Niewłaściwy rozstaw strzemion na długości elementu

Kolejnym częstym błędem jest nieprawidłowy rozstaw strzemion. Może on objawiać się na dwa sposoby: albo zbyt dużym rozstawem strzemion w ogóle, albo brakiem odpowiedniego zagęszczenia w strefach przypodporowych. Zbyt duży rozstaw strzemion sprawia, że beton między nimi nie jest skutecznie "związany", co pozwala na rozwój szerokich, ukośnych rys ścinających i przedwczesne zniszczenie. Brak zagęszczenia w strefach przypodporowych, gdzie siły tnące są największe, jest szczególnie krytyczny. Zawsze należy pamiętać o normowych limitach maksymalnego rozstawu i konieczności jego redukcji w strefach krytycznych. To jest detal, który wymaga precyzji zarówno w projekcie, jak i na budowie.

Błąd #3: Brak odpowiedniego zakotwienia i haków zamykających strzemiona

Ten błąd dotyczy wykonawstwa i jest często trudny do wykrycia po zabetonowaniu. Niewłaściwe zakotwienie prętów zbrojenia na ścinanie, a w szczególności brak lub niepoprawne wykonanie haków zamykających strzemiona, znacząco obniża ich efektywność. Strzemię, które nie jest prawidłowo zakotwione, może wyślizgnąć się z betonu, zanim osiągnie swoją pełną wytrzymałość, co prowadzi do utraty nośności na ścinanie. Haki zamykające strzemiona muszą mieć odpowiednią długość i promień gięcia, aby zapewnić skuteczne zakotwienie i zapobiec rozwarciu strzemion pod obciążeniem. To jest element, który zawsze wymaga mojej szczególnej uwagi podczas nadzoru.

Przeczytaj również: Klucz do gięcia zbrojenia: Jaki wybrać? DIY czy kupić?

Błąd #4: Zaniedbania w strefie styku półki i środnika w belkach teowych

Belki teowe, czyli belki z półką współpracującą z płytą, są powszechnie stosowane w konstrukcjach. Jednak strefa styku półki i środnika jest miejscem, gdzie mogą pojawić się specyficzne problemy ze ścinaniem. W tej strefie występują naprężenia ścinające, które dążą do wzajemnego przesunięcia półki i środnika. Zaniedbanie odpowiedniego zbrojenia w tej strefie, często w postaci dodatkowych strzemion lub prętów łączących, może prowadzić do rozwarstwienia elementu. Projektant musi pamiętać o konieczności sprawdzenia nośności na ścinanie w płaszczyźnie styku i zapewnienia odpowiedniego zbrojenia, które skutecznie połączy półkę ze środnikiem, zapewniając ich monolityczną pracę.
