Rysunek zbrojenia: Jak czytać, tworzyć i unikać błędów?

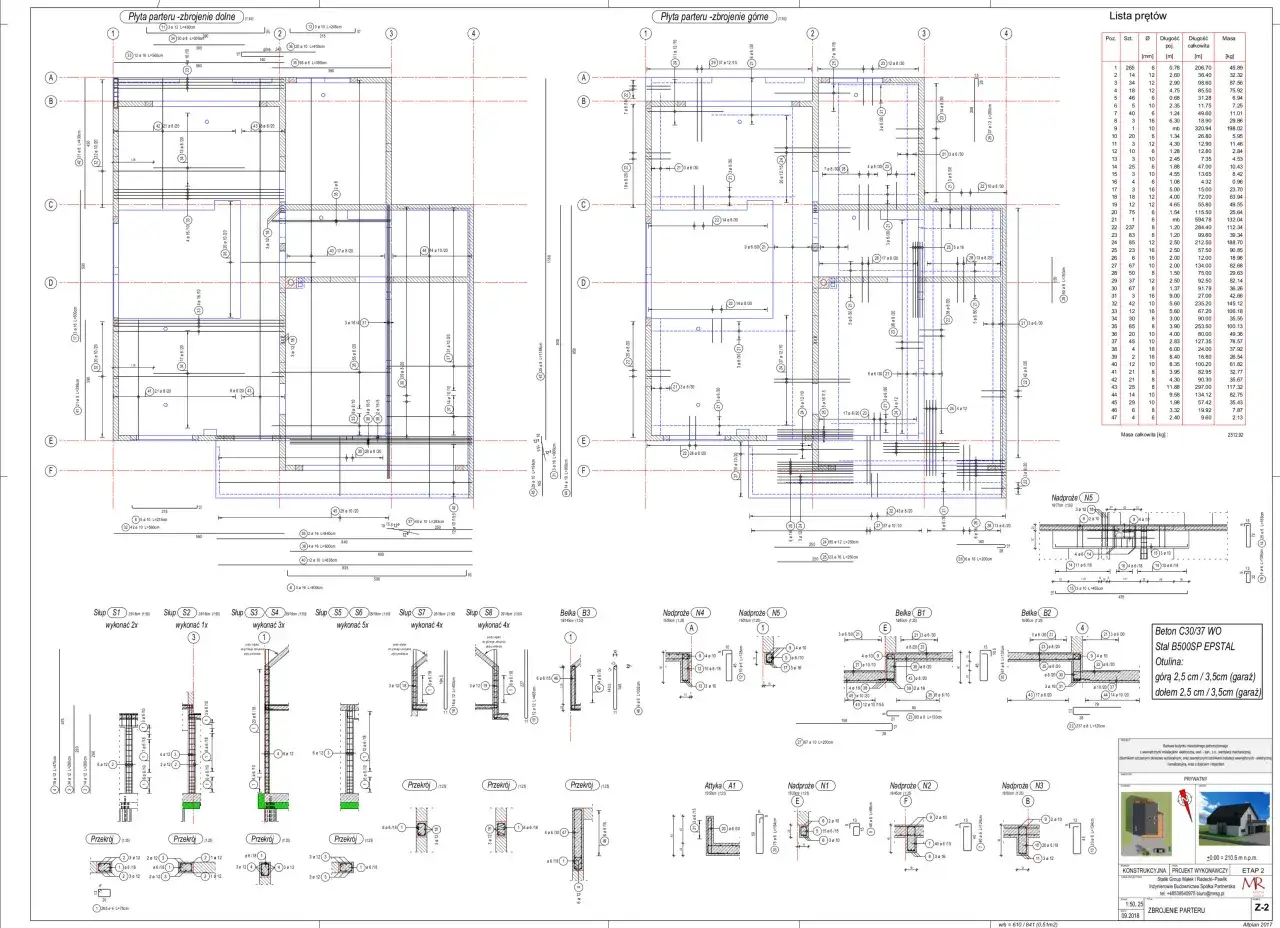

Dlaczego precyzyjny rysunek zbrojenia to absolutny fundament bezpiecznej konstrukcji?

W mojej wieloletniej praktyce inżynierskiej zawsze podkreślałem, że rysunek techniczny zbrojenia to znacznie więcej niż tylko zbiór linii i symboli. To kręgosłup każdej konstrukcji żelbetowej, dokument, który odgrywa kluczową rolę na każdym etapie procesu budowlanego od koncepcji projektowej, przez produkcję prefabrykatów, aż po samą realizację na placu budowy. Jest on podstawą komunikacji między projektantem, wykonawcą i nadzorem, zapewniając, że wizja projektanta zostanie wiernie i bezpiecznie przełożona na rzeczywistość.

Konsekwencje błędów w dokumentacji zbrojeniowej mogą być katastrofalne. Niewłaściwe rozmieszczenie prętów, pominięcie zbrojenia w krytycznym miejscu, czy błędne wymiarowanie mogą prowadzić do osłabienia konstrukcji, powstawania niekontrolowanych pęknięć, a w skrajnych przypadkach do katastrofy budowlanej. Mówimy tu nie tylko o ogromnych kosztach naprawczych i opóźnieniach, ale przede wszystkim o zagrożeniu dla życia i zdrowia ludzi. Dlatego właśnie precyzja w tym zakresie to nie tylko kwestia estetyki czy zgodności z normami, ale przede wszystkim nadrzędna kwestia bezpieczeństwa.

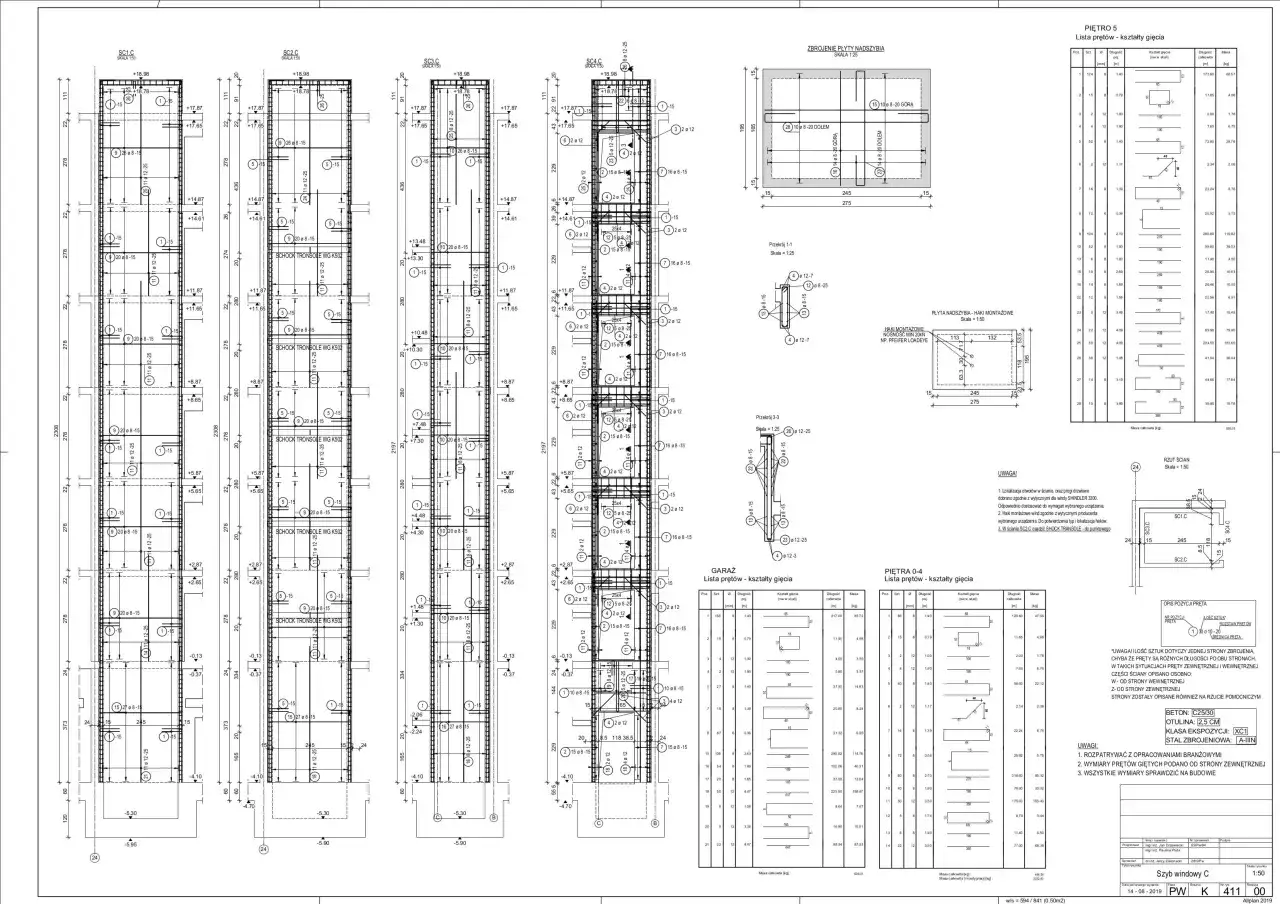

Anatomia rysunku zbrojeniowego: co musisz wiedzieć, aby go poprawnie odczytać?

Aby poprawnie odczytać rysunek zbrojeniowy, należy zrozumieć jego kluczowe składniki. Rzuty, przekroje i detale to podstawowe elementy, które wzajemnie się uzupełniają, tworząc trójwymiarowy obraz zbrojenia. Rzuty przedstawiają układ prętów w płaszczyźnie, przekroje ukazują ich rozmieszczenie w pionie, a detale pozwalają na precyzyjne zrozumienie skomplikowanych węzłów i połączeń. Dopiero połączenie tych wszystkich widoków daje nam pełne i kompleksowe zrozumienie konstrukcji.

Nieodłącznym elementem każdego rysunku zbrojeniowego jest tabela stali zbrojeniowej, zwana również zestawieniem stali. To prawdziwa skarbnica informacji, która zawiera dane o liczbie prętów, ich średnicy, długości, kształcie oraz masie. Jest ona krytyczna nie tylko dla zamówień materiałów, ale także dla kontroli jakości na budowie. Rozszyfrowanie języka rysunku technicznego wymaga również znajomości oznaczeń, symboli i linii. Pręty zbrojeniowe przedstawiane są za pomocą linii o różnej grubości, a ich opis ma zestandaryzowaną składnię. Typowy opis pręta zawiera: numer pozycji, liczbę prętów, średnicę (np. #12, gdzie # oznacza stal żebrowaną) oraz rozstaw (np. co 200 mm). Na koniec, nie można zapomnieć o skali i wymiarowaniu. Ich prawidłowa interpretacja jest absolutnie kluczowa, aby uniknąć kosztownych pomyłek wykonawczych, które mogą zaważyć na całej konstrukcji.

Zasady gry, czyli normy, których nie można ignorować w polskim budownictwie

W polskim budownictwie, podobnie jak w całej Europie, podstawą projektowania i przedstawiania rysunków zbrojenia jest Eurokod 2 (PN-EN 1992). To nadrzędny dokument, który stanowi fundament dla każdego inżyniera projektującego konstrukcje żelbetowe. Określa on nie tylko zasady wymiarowania i sprawdzania nośności, ale także praktyczne wymagania dotyczące detalowania zbrojenia, które mają bezpośrednie przełożenie na bezpieczeństwo i trwałość konstrukcji.

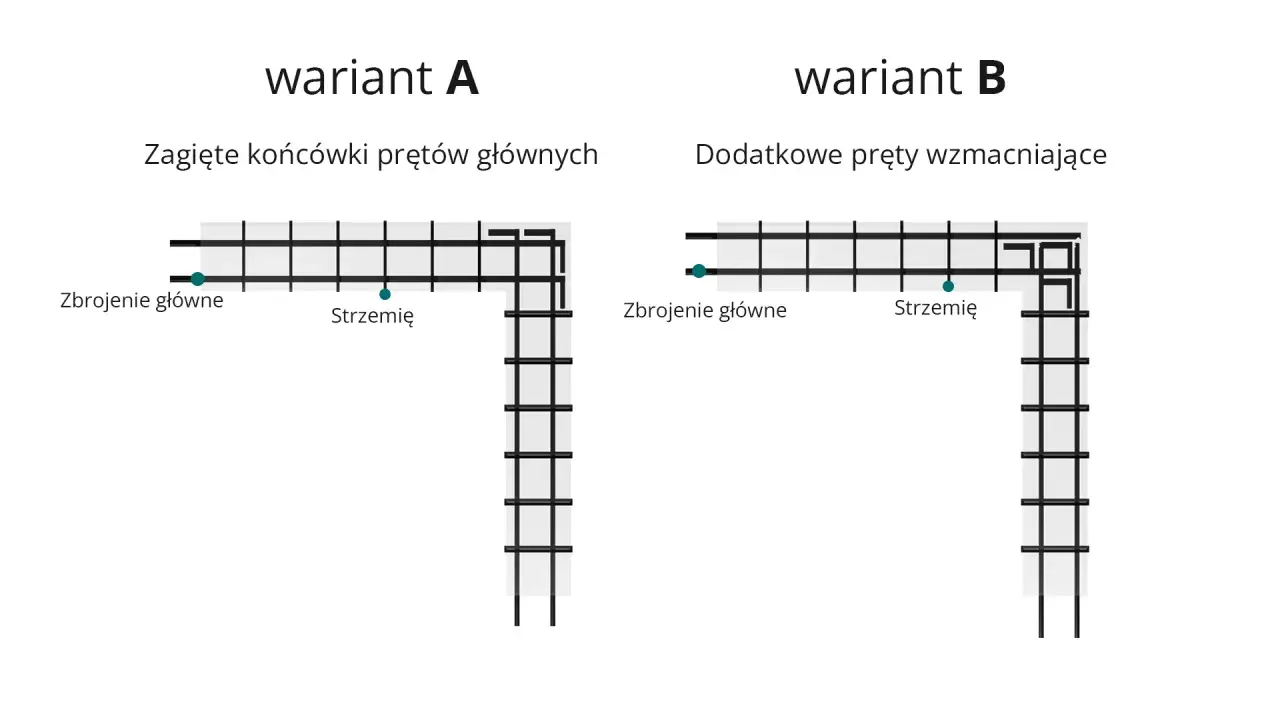

Mówiąc o praktycznych wymaganiach, mam na myśli takie elementy jak otulina, zakotwienie i zakłady prętów. Zbyt mała otulina, czyli warstwa betonu chroniąca zbrojenie, grozi korozją stali, co w konsekwencji prowadzi do osłabienia konstrukcji. Nieprawidłowe zakotwienie prętów, czyli sposób ich umocowania w betonie, oraz niewłaściwe długości zakładów, czyli miejsc połączeń prętów, mogą znacząco obniżyć nośność elementu. Dlatego tak ważne jest ścisłe przestrzeganie norm w tym zakresie. Dodatkowo, aby uprościć i ustandaryzować dokumentację zbrojeniową, w Polsce stosujemy System kodowania kształtów prętów zgodny z PN-EN ISO 3766: 2006. Ten ujednolicony system minimalizuje ryzyko błędów interpretacyjnych, co jest nieocenione na placu budowy.

Jak krok po kroku tworzyć profesjonalny rysunek zbrojenia?

Proces tworzenia profesjonalnego rysunku zbrojenia przeszedł w ostatnich latach prawdziwą rewolucję technologiczną. Dziś mamy do dyspozycji szeroką gamę oprogramowania, które znacząco ułatwia i usprawnia to zadanie. Wciąż popularne są programy typu CAD, takie jak AutoCAD, ZWCAD czy GstarCAD. Ich siła tkwi w dedykowanych nakładkach, na przykład ŻelbetPRO czy BiK Żelbet, które automatyzują wiele żmudnych czynności, takich jak generowanie zestawień stali czy rysowanie typowych kształtów prętów.

Jednak prawdziwą zmianę w grze przynosi technologia BIM (Building Information Modeling). Programy takie jak Allplan, Revit czy Tekla Structures pozwalają na modelowanie zbrojenia w 3D, co jest nieocenione. Dzięki temu możemy nie tylko precyzyjnie rozmieścić pręty, ale także minimalizować ryzyko kolizji z innymi elementami konstrukcyjnymi czy instalacjami. BIM usprawnia również generowanie zestawień stali, które są automatycznie aktualizowane wraz z każdą zmianą w modelu. Jeśli chodzi o detalowanie prętów w popularnych elementach, takich jak ławy fundamentowe, stropy czy schody, zawsze kieruję się ogólnymi wytycznymi projektowymi i dobrymi praktykami inżynierskimi, pamiętając o zapewnieniu odpowiedniej otuliny, zakotwienia i rozstawu, aby konstrukcja była bezpieczna i trwała.

Pułapki i najczęstsze błędy w rysunkach zbrojenia ucz się na cudzych potknięciach

Niestety, nawet w najlepiej zaprojektowanych systemach zdarzają się błędy. W mojej karierze widziałem wiele potknięć w rysunkach zbrojenia, zarówno na etapie projektowania, jak i interpretacji na budowie. Jednym z najczęstszych problemów są kolizje prętów sytuacje, w których pręty wzajemnie się krzyżują lub kolidują z innymi elementami. Na szczęście, modelowanie 3D w technologii BIM pozwala je przewidzieć i skutecznie unikać już na etapie projektu.

Inne typowe błędy to:

• Niejasne opisy i pomyłki w tabeli stali: To prosta droga do zamówienia niewłaściwej ilości lub rodzaju stali, co generuje opóźnienia i koszty. Podwójna kontrola tych elementów jest absolutnie kluczowa.
• Niewłaściwe rozmieszczenie i rozstaw prętów: Zbyt mały lub zbyt duży rozstaw może osłabić konstrukcję lub sprawić, że zbrojenie nie będzie spełniać swojej funkcji.
• Nieprawidłowe odczytanie warstw zbrojenia: Prowadzi to do błędnego ułożenia prętów w elemencie, co ma bezpośredni wpływ na jego nośność.
• Niewłaściwe zakotwienie prętów: Pręty muszą być odpowiednio zakotwione w betonie, aby mogły przenosić obciążenia. Błędy w tym zakresie są bardzo groźne.
• Zbyt mała otulina: Jak już wspomniałem, to prosta droga do korozji stali i skrócenia żywotności konstrukcji.
• Niewłaściwe gięcie i łączenie prętów: Nieprawidłowe gięcie może osłabić pręt, a złe łączenie (zakłady) może sprawić, że połączenie nie będzie przenosić sił.

Ucząc się na tych błędach, możemy znacząco poprawić jakość naszych projektów i wykonawstwa.

Przyszłość jest teraz: rysunek zbrojenia w erze cyfrowej i technologii BIM

Przyszłość rysunku zbrojenia to już teraźniejszość, a jej nazwa to cyfryzacja i technologia BIM. Obserwujemy dynamiczną transformację od płaskich, dwuwymiarowych rysunków do inteligentnych modeli 3D, które niosą ze sobą szereg niezaprzeczalnych korzyści. BIM rewolucjonizuje proces projektowania zbrojenia, oferując narzędzia, które jeszcze kilka lat temu wydawały się niemożliwe do osiągnięcia.

Dzięki BIM-owi możemy liczyć na automatyczne generowanie zestawień stali, co eliminuje ryzyko błędów ludzkich i znacząco przyspiesza proces. Co więcej, łatwiejsze wykrywanie kolizji w trójwymiarowym modelu pozwala na ich eliminację jeszcze przed rozpoczęciem prac budowlanych, co przekłada się na ogromne oszczędności czasu i pieniędzy. BIM znacząco poprawia również koordynację międzybranżową, usprawniając współpracę na linii projektant-wykonawca. Wizualizacja zbrojenia w 3D staje się potężnym narzędziem do weryfikacji projektu i unikania błędów już na etapie planowania, zanim jeszcze koparka wbije pierwszą łopatę w ziemię. To naprawdę zmienia sposób, w jaki myślimy o projektowaniu i realizacji konstrukcji żelbetowych.
