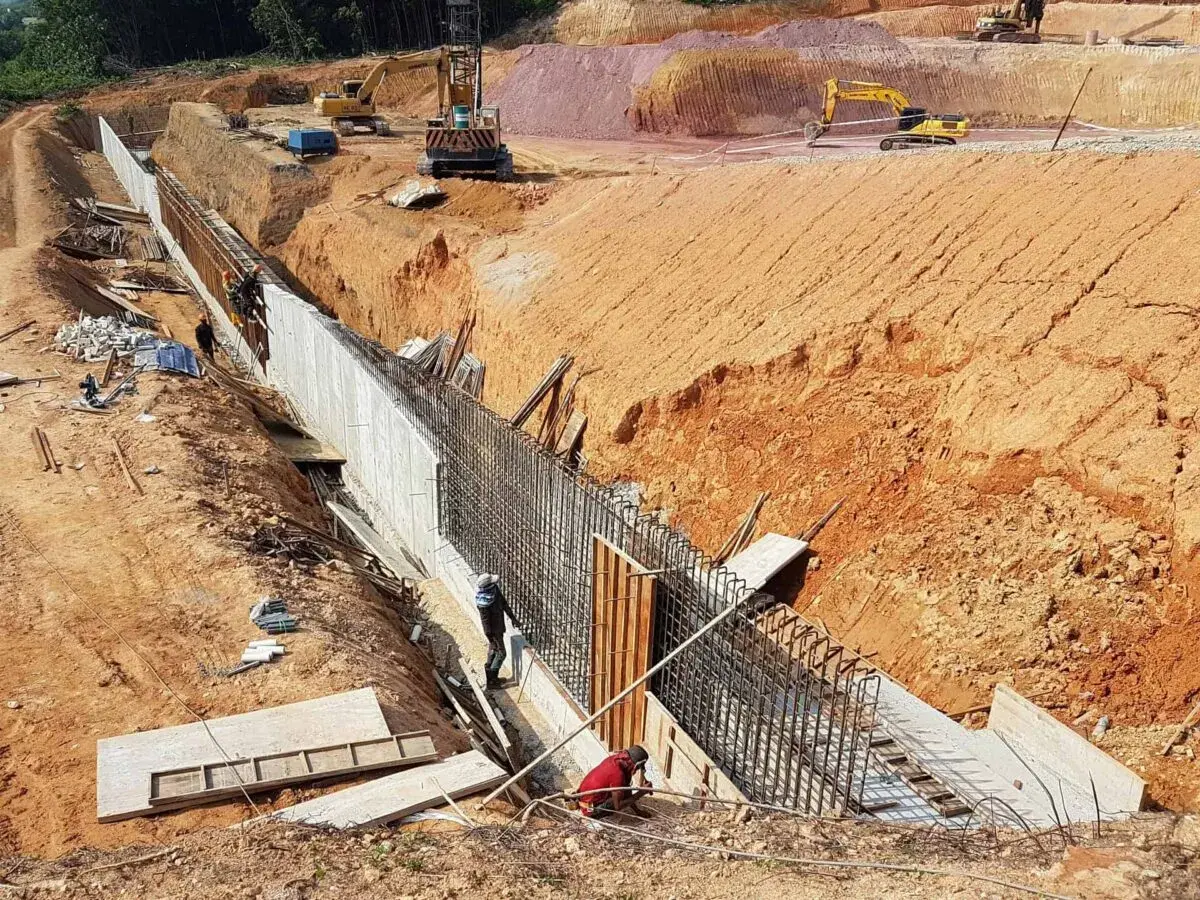

Zbrojenie muru oporowego: Jak uniknąć 7 kosztownych błędów?

Ten artykuł to praktyczny przewodnik po prawidłowym zbrojeniu murów oporowych, niezbędny dla każdego, kto planuje taką konstrukcję od inwestora indywidualnego po małego wykonawcę. Dowiesz się, dlaczego zbrojenie jest kluczowe, jakie są wymogi formalne, jak dobrać materiały i krok po kroku wykonać zbrojenie, unikając najczęstszych i kosztownych błędów.

Dlaczego prawidłowe zbrojenie muru oporowego to absolutna konieczność?

Zbrojenie to fundament stabilności każdego muru oporowego. Sam beton, choć doskonale radzi sobie z siłami ściskającymi, jest materiałem kruchym i ma bardzo niską wytrzymałość na rozciąganie. To właśnie stal, w postaci prętów zbrojeniowych, przejmuje te siły rozciągające, tworząc z betonem kompozyt, który nazywamy żelbetem. Dzięki temu połączeniu, mur oporowy staje się konstrukcją wytrzymałą zarówno na ściskanie, jak i na rozciąganie, co jest absolutnie kluczowe w obliczu dynamicznych obciążeń, jakim jest poddawany.

Jakie siły napierają na mur i dlaczego sam beton to za mało?

Na mur oporowy działają różnorodne i często bardzo duże siły, które dążą do jego przewrócenia, przesunięcia czy zniszczenia. Przede wszystkim jest to parcie gruntu zarówno aktywne (gdy grunt dąży do rozluźnienia i przemieszczenia się), jak i spoczynkowe (gdy grunt jest w stanie naturalnego zagęszczenia). Do tego dochodzi często parcie hydrostatyczne, czyli napór wody gruntowej, która potrafi znacząco zwiększyć obciążenie. Nie możemy zapomnieć o obciążeniach od naziomu, takich jak ciężar pojazdów, budynków czy składowanego materiału, które dodatkowo obciążają grunt za murem. Wszystkie te siły generują w konstrukcji muru potężne momenty zginające oraz siły ścinające. Niezbrojony beton, niezdolny do przeniesienia tych naprężeń rozciągających, szybko uległby pęknięciom i zniszczeniu. Zbrojenie stalowe jest więc niczym szkielet, który przejmuje te krytyczne naprężenia, zapewniając integralność i trwałość konstrukcji.

Od pęknięć po katastrofę budowlaną: Realne skutki błędów w zbrojeniu

Konsekwencje nieprawidłowego lub niewystarczającego zbrojenia muru oporowego mogą być naprawdę katastrofalne. Zaczyna się zazwyczaj od drobnych pęknięć, które z czasem się powiększają, prowadząc do odkształceń i utraty stabilności konstrukcji. Widziałem przypadki, gdzie brak odpowiedniego zbrojenia skutkował osiadaniem gruntu za murem, co zagrażało pobliskim obiektom. W skrajnych sytuacjach, zwłaszcza przy nagłych zmianach obciążeń czy warunków gruntowych, może dojść do całkowitego zawalenia się muru. To nie tylko ogromne straty materialne i wysokie koszty napraw, ale przede wszystkim realne zagrożenie dla bezpieczeństwa ludzi i mienia. Jako doświadczony fachowiec, zawsze podkreślam, że oszczędności na zbrojeniu to oszczędności pozorne, które w przyszłości mogą kosztować wielokrotnie więcej, nie wspominając o odpowiedzialności prawnej.

Zanim wbijesz pierwszą łopatę: Formalności i projekt, których nie możesz zignorować

Zanim w ogóle pomyślimy o cięciu czy wiązaniu stali, musimy upewnić się, że nasze przedsięwzięcie jest zgodne z prawem i oparte na solidnych podstawach inżynierskich. Mur oporowy to nie jest prosta konstrukcja, którą można postawić "na czuja". Wymaga ona odpowiedniego podejścia od samego początku, zarówno pod kątem formalnym, jak i projektowym.

Mur oporowy a Prawo Budowlane: Kiedy potrzebujesz pozwolenia, a kiedy projektu od konstruktora?

W Polsce, zgodnie z Prawem Budowlanym, mur oporowy jest klasyfikowany jako budowla. Oznacza to, że jego wzniesienie zawsze wymaga uzyskania pozwolenia na budowę, niezależnie od jego wysokości. Często spotykam się z przekonaniem, że jeśli mur pełni funkcję ogrodzenia, to wystarczy zgłoszenie. Nic bardziej mylnego! Nawet w takiej sytuacji obowiązek uzyskania pozwolenia pozostaje. Co więcej, dla konstrukcji powyżej 1 metra wysokości lub w przypadku złożonych warunków gruntowych (np. na skarpie, w pobliżu cieków wodnych), niezbędny jest projekt architektoniczno-budowlany, który musi zostać wykonany przez uprawnionego konstruktora. Ignorowanie tych przepisów to prosta droga do samowoli budowlanej, która może skutkować nakazem rozbiórki i wysokimi karami finansowymi. Warto o tym pamiętać, zanim wbijemy pierwszą łopatę.

Dlaczego indywidualny projekt konstrukcyjny to inwestycja, która chroni Twoje pieniądze?

Wielu inwestorów traktuje indywidualny projekt konstrukcyjny jako zbędny wydatek. Nic bardziej mylnego! To jest kluczowa inwestycja, która w dłuższej perspektywie chroni Twoje pieniądze, czas i nerwy. Dobrze wykonany projekt to gwarancja optymalnego doboru materiałów zarówno stali, jak i betonu co pozwala uniknąć niepotrzebnego przewymiarowania, a tym samym redukuje koszty. Przede wszystkim jednak, projekt zawiera precyzyjne obliczenia sił i naprężeń, zapewniając bezpieczeństwo i trwałość konstrukcji na dziesiątki lat. Dzięki niemu unikamy kosztownych błędów wykonawczych, które są nagminne przy budowie "na oko". Projekt to także zgodność z normami, możliwość uzyskania ubezpieczenia i uniknięcie problemów prawnych. Pamiętajmy, że "oszczędności" na projekcie bardzo często prowadzą do wielokrotnie wyższych wydatków w przyszłości, gdy trzeba będzie naprawiać lub rozbierać źle wykonany mur.

"Indywidualny projekt konstrukcyjny muru oporowego to nie wydatek, lecz najskuteczniejsza polisa ubezpieczeniowa dla Twojej inwestycji i bezpieczeństwa."

ABC zbrojarza: Jak wybrać stal i przygotować narzędzia do pracy?

Zrozumienie materiałów i posiadanie odpowiednich narzędzi to podstawa sukcesu w pracy ze zbrojeniem. To właśnie od tych elementów zależy precyzja i trwałość wykonanej konstrukcji. Nie ma tu miejsca na kompromisy czy improwizację.

Stal stali nierówna: Klasy, gatunki i średnice prętów co musisz wiedzieć?

Nie każda stal nadaje się do zbrojenia muru oporowego. W budownictwie najczęściej stosuje się stal zbrojeniową o wysokiej granicy plastyczności, taką jak klasa A-IIIN, której popularnym gatunkiem jest RB500W. Charakteryzuje się ona wysoką wytrzymałością i dobrą spawalnością, co jest ważne w niektórych zastosowaniach. Średnice prętów, takie jak fi 8, 10, 12, 16 mm, są zawsze ściśle określone w projekcie konstrukcyjnym i zależą od przewidywanych obciążeń oraz wysokości muru. Wyróżniamy zbrojenie główne (pionowe i poziome), które przenosi największe naprężenia, oraz zbrojenie rozdzielcze i montażowe, które zapewnia odpowiednie ułożenie i stabilność zbrojenia głównego, a także zapobiega pęknięciom skurczowym betonu. To wszystko musi być precyzyjnie dobrane przez konstruktora.

Pręty zbrojeniowe czy gotowe siatki? Co i kiedy sprawdzi się lepiej?

W przypadku monolitycznych murów oporowych, gdzie wymagane są specyficzne układy, średnice i gięcia prętów, dominują pręty zbrojeniowe. Pozwalają one na indywidualne kształtowanie zbrojenia zgodnie z projektem. Gotowe siatki zbrojeniowe (tzw. siatki zgrzewane) oferują szybkość montażu i powtarzalność, ale ich zastosowanie w murach oporowych jest bardziej ograniczone. Mogą być używane w spoinach murów z bloczków betonowych lub w elementach o mniejszych obciążeniach, gdzie ich standardowe rozstawy i średnice są wystarczające. Warto również wspomnieć o prefabrykowanych murach typu "L", gdzie zbrojenie jest już integralną częścią elementu, co znacznie przyspiesza budowę, ale wymaga precyzyjnego montażu.

Niezbędnik na budowie: Podstawowe narzędzia do cięcia, gięcia i wiązania stali

Aby praca ze zbrojeniem była efektywna i bezpieczna, potrzebujemy odpowiednich narzędzi. Na każdej budowie, gdzie zbroimy mur oporowy, powinny znaleźć się: nożyce do prętów (ręczne lub elektryczne, w zależności od średnicy i ilości prętów), giętarki do prętów (ręczne do mniejszych średnic, mechaniczne lub hydrauliczne do większych), drut wiązałkowy (niezbędny do łączenia prętów), cęgi zbrojarskie (tzw. kleszcze, do szybkiego i pewnego wiązania), miarka, poziomica oraz spray do znakowania. Pamiętajmy, że praca ze stalą wymaga precyzji i przestrzegania zasad bezpieczeństwa, dlatego narzędzia powinny być sprawne i używane zgodnie z przeznaczeniem.

Zbrojenie monolitycznego muru oporowego krok po kroku: Od ławy po koronę

Przejdźmy teraz do sedna, czyli do praktycznych aspektów zbrojenia monolitycznego muru oporowego. Każdy etap wymaga precyzji i ścisłego trzymania się projektu, bo to właśnie te detale decydują o ostatecznej wytrzymałości i trwałości konstrukcji.

Krok 1: Zbrojenie ławy fundamentowej szkielet stabilności Twojego muru

Ława fundamentowa to podstawa całego muru oporowego to ona przenosi wszystkie obciążenia na grunt. Jej zbrojenie musi być wykonane z najwyższą starannością. Zazwyczaj składa się z prętów poziomych, ułożonych w dolnej i górnej części ławy, oraz strzemion, które je spinają. Średnice i rozstaw tych prętów są zawsze precyzyjnie określone w projekcie. Niezwykle ważne jest prawidłowe ułożenie zbrojenia na podkładkach dystansowych (tzw. "grzybkach" lub "kostkach betonowych"). Dzięki nim zapewniamy wymaganą otulinę betonową od spodu ławy, która wynosi zazwyczaj 50-70 mm. To chroni stal przed korozją i zapewnia jej pełne wsparcie w betonie.

Krok 2: "Startersy" klucz do monolitycznego połączenia fundamentu ze ścianą

Ten etap jest absolutnie krytyczny dla monolitycznego charakteru konstrukcji. "Startersy", czyli pręty startowe, to nic innego jak pręty zbrojeniowe wypuszczone z ławy fundamentowej, które będą stanowić połączenie zbrojenia ławy ze zbrojeniem pionowym ściany. Muszą być one odpowiednio długie ich długość zakotwienia w ławie i w ścianie jest ściśle określona w projekcie, aby zapewnić skuteczne przeniesienie sił. Startersy muszą być również prawidłowo rozmieszczone i zabezpieczone przed uszkodzeniem (np. zgięciem) do momentu, gdy będziemy montować zbrojenie ściany. To właśnie one zapewniają monolityczne, czyli trwałe i sztywne, połączenie obu elementów, zapobiegając pęknięciom u podstawy muru.

Krok 3: Montaż zbrojenia pionowego i poziomego jaki rozstaw i jak wiązać?

Po związaniu startersów i wykonaniu szalunków, przystępujemy do montażu zbrojenia ściany. Pionowe pręty zbrojeniowe ściany dowiązujemy do startersów, zapewniając ciągłość zbrojenia. Następnie montujemy zbrojenie poziome, które zazwyczaj występuje w formie strzemion lub prętów rozdzielczych. Rozstaw, średnice i sposób wiązania (drutem wiązałkowym) muszą być bezwzględnie zgodne z projektem. Kluczowe jest precyzyjne utrzymanie rozstawu prętów za pomocą specjalnych dystansów i wiązadeł, które zapewniają stabilność całego kosza zbrojeniowego. Pamiętajmy, że grubość ścian murów oporowych, zazwyczaj wynosząca od 15 do 25 cm, ma bezpośredni wpływ na układ zbrojenia i jego rozmieszczenie.

Krok 4: Otulina betonowa jak skutecznie zabezpieczyć zbrojenie przed rdzą?

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe, chroniąc je przed korozją i zapewniając współpracę stali z betonem. Jej znaczenie jest ogromne. Minimalne grubości otuliny są ściśle określone w normach i projekcie: dla elementów stykających się z gruntem (np. spód fundamentu) to zazwyczaj 50-70 mm, natomiast dla ścian muru 30-50 mm. Aby zapewnić prawidłową otulinę, musimy stosować podkładki dystansowe (betonowe lub plastikowe) oraz dbać o odpowiednie odstępy zbrojenia od szalunków. Niewłaściwa otulina to prosta droga do szybkiej korozji zbrojenia, co w konsekwencji prowadzi do osłabienia, a nawet zniszczenia całej konstrukcji. To jeden z najczęstszych, a zarazem najbardziej kosztownych błędów.

Krok 5: Specyfika zbrojenia narożników i murów typu "L" na co uważać?

Narożniki murów oporowych oraz mury typu "L" to miejsca, gdzie występują zwiększone naprężenia, a co za tym idzie, wymagają one szczególnej uwagi przy zbrojeniu. Zazwyczaj w tych miejscach zbrojenie musi być odpowiednio zagęszczone i wzmocnione, na przykład poprzez zastosowanie dodatkowych prętów lub specjalnego gięcia. Wszelkie szczegóły dotyczące zbrojenia narożników, połączeń i przejść powinny być precyzyjnie określone w projekcie konstrukcyjnym. Nie wolno improwizować w tych newralgicznych punktach, ponieważ błędy w narożnikach mogą prowadzić do lokalnych pęknięć i osłabienia całej konstrukcji muru.

A co z murem z bloczków? Kiedy i jak go zbroić?

Mury oporowe nie zawsze muszą być monolityczne. Czasami, zwłaszcza przy mniejszych wysokościach, stosuje się bloczki betonowe. Jednak i w tym przypadku, aby konstrukcja była stabilna i trwała, zbrojenie jest często niezbędne, choć jego forma może się różnić od tej w murach wylewanych.

Czy zbrojenie poziome w spoinach wystarczy dla niskich murków?

Dla bardzo niskich murków oporowych, wykonanych z bloczków betonowych, zbrojenie poziome w spoinach może być wystarczające. Zazwyczaj stosuje się wtedy specjalne siatki zbrojeniowe lub cienkie pręty, które umieszcza się w co drugiej lub co trzeciej spoinie murarskiej. Celem takiego zbrojenia jest przede wszystkim przeniesienie niewielkich naprężeń rozciągających i zapobieganie pęknięciom skurczowym betonu. Muszę jednak podkreślić, że decyzja o zastosowaniu wyłącznie zbrojenia w spoinach zawsze musi być podjęta na podstawie dokładnej analizy obciążeń i wysokości muru, najlepiej przez konstruktora. Przy większych wysokościach lub obciążeniach, takie rozwiązanie będzie niewystarczające.

Pionowe rdzenie żelbetowe: Jak prawidłowo wykonać zbrojenie w murze z pustaków zasypowych?

W przypadku wyższych murów z bloczków betonowych, lub tam, gdzie wymagane jest większe wzmocnienie, powszechnie stosuje się metodę z pionowymi rdzeniami żelbetowymi. Wykorzystuje się do tego specjalne bloczki betonowe z otworami. W te otwory wprowadza się pionowe pręty zbrojeniowe, które następnie zalewa się betonem. Rdzenie te tworzą wzmocnioną konstrukcję żelbetową wewnątrz muru z bloczków, znacząco zwiększając jego odporność na parcie gruntu i inne obciążenia. Jest to bardzo efektywne rozwiązanie, które pozwala na budowę stabilnych murów oporowych z bloczków, łącząc zalety muru murowanego z wytrzymałością żelbetu. Oczywiście, tak jak w przypadku murów monolitycznych, układ i średnice zbrojenia w rdzeniach muszą być określone w projekcie.

7 grzechów głównych przy zbrojeniu muru oporowego sprawdź, czy ich nie popełniasz

Jako praktyk, widziałem wiele błędów na budowie. Poniżej przedstawiam listę najczęściej popełnianych, a zarazem najbardziej kosztownych pomyłek przy zbrojeniu murów oporowych. Uniknięcie ich to klucz do sukcesu i spokoju na lata.

Błąd #1: Za mała lub źle umiejscowiona otulina prosta droga do korozji

To chyba najczęstszy błąd. Niewystarczająca grubość otuliny betonowej lub jej brak w niektórych miejscach sprawia, że stal zbrojeniowa jest bezpośrednio narażona na działanie wilgoci, tlenu i innych czynników atmosferycznych. Skutek? Szybka korozja zbrojenia, która prowadzi do utraty jego wytrzymałości, a w konsekwencji do osłabienia całej konstrukcji. Zardzewiała stal zwiększa swoją objętość, rozsadzając beton i powodując pęknięcia. Zawsze należy dbać o odpowiednie podkładki dystansowe i precyzyjne ustawienie zbrojenia względem szalunków.

Błąd #2: Zła średnica lub rozstaw prętów "na oko" osłabienie całej konstrukcji

Ignorowanie projektu konstrukcyjnego i stosowanie prętów o niewłaściwej średnicy lub zbyt dużym rozstawie, często robione "na oko", to prosta droga do katastrofy. Mur nie jest w stanie przenieść przewidzianych obciążeń, co prowadzi do pęknięć, deformacji, a w skrajnych przypadkach do zawalenia się konstrukcji. Pamiętaj, że każdy milimetr średnicy pręta i każdy centymetr rozstawu ma znaczenie. Bezwzględnie przestrzegaj projektu!

Błąd #3: Niewłaściwe łączenie prętów na długości gdzie i jak robić to poprawnie?

Pręty zbrojeniowe muszą być łączone na odpowiedniej długości zakładu (tzw. długości zakotwienia), zgodnie z normami i projektem. Zbyt krótki zakład lub, co gorsza, brak połączenia (np. pręty tylko stykają się ze sobą) sprawia, że zbrojenie nie działa jako całość. Siły nie są prawidłowo przenoszone z jednego pręta na drugi, co prowadzi do lokalnych osłabień. Ważne jest również, aby łączenia były przesunięte względem siebie, a nie wszystkie w jednym przekroju, aby nie osłabiać konstrukcji w jednym miejscu.

Błąd #4: Słabe połączenie zbrojenia ławy i ściany ryzyko pęknięcia u podstawy

Jak już wspominałem, "startersy" są kluczowe. Niewłaściwe wykonanie tych prętów startowych, ich brak lub słabe dowiązanie zbrojenia ściany do ławy, prowadzi do braku monolitycznego połączenia między fundamentem a murem. W efekcie, mur może pęknąć u podstawy, w miejscu styku z fundamentem, ponieważ nie ma ciągłości konstrukcyjnej zdolnej do przeniesienia momentów zginających. To jeden z najgroźniejszych błędów, który może doprowadzić do przewrócenia się muru.

Błąd #5: Błędny schemat statyczny w projekcie lub wykonawstwie

Choć to błąd bardziej projektowy, często objawia się w wykonawstwie. Jeśli mur jest projektowany lub wykonany niezgodnie z rzeczywistym schematem statycznym (np. traktowany jako wspornikowy, gdy w rzeczywistości powinien być podparty), prowadzi to do fundamentalnych błędów konstrukcyjnych. Skutkuje to niewłaściwym rozmieszczeniem zbrojenia w strefach rozciąganych, co w konsekwencji osłabia całą konstrukcję i może prowadzić do jej zniszczenia. Zawsze upewnij się, że projekt odpowiada rzeczywistym warunkom.

Błąd #6: Brak odpowiedniego drenażu za murem

Drenaż za murem oporowym jest tak samo ważny jak samo zbrojenie! Brak lub niewłaściwie wykonany system drenażowy prowadzi do gromadzenia się wody gruntowej za murem. To nie tylko znacząco zwiększa parcie hydrostatyczne na konstrukcję, ale także może prowadzić do przenikania wody do betonu i zbrojenia, przyspieszając korozję. Skuteczny drenaż to inwestycja w długowieczność i stabilność muru.

Przeczytaj również: Wieniec: zbrojenie narożników. Jak uniknąć kosztownych błędów?

Błąd #7: Brak nadzoru lub kontroli jakości na budowie

Nawet najlepszy projekt i materiały nie uchronią nas przed błędami, jeśli na etapie wykonawstwa zabraknie profesjonalnego nadzoru. Brak bieżącej kontroli jakości zbrojenia przed betonowaniem (np. przez kierownika budowy lub inspektora nadzoru) może skutkować ukrytymi wadami, które ujawnią się dopiero po latach, prowadząc do kosztownych napraw lub, co gorsza, do katastrofy. Zawsze dokumentuj każdy etap prac i dbaj o to, by ktoś kompetentny nadzorował zbrojenie przed zalaniem betonem.
