Ten artykuł to kompleksowy przewodnik po kluczowych aspektach łączenia zbrojenia w fundamentach, niezbędny dla każdego, kto buduje dom i chce zapewnić jego trwałość i bezpieczeństwo. Dowiesz się z niego, jak prawidłowo łączyć pręty zbrojeniowe, aby uniknąć kosztownych błędów i zapewnić konstrukcji fundamentowej maksymalną wytrzymałość.
Prawidłowe łączenie zbrojenia w fundamentach to fundament bezpieczeństwa całej konstrukcji.
- W Polsce dominują trzy metody łączenia zbrojenia: na zakład, mechaniczne i spawanie, z czego łączenie na zakład jest najpopularniejsze.
- Kluczowa jest prawidłowa długość zakładu, regulowana normą Eurokod 2, często upraszczana do zasady 40-50 średnic pręta.
- Należy unikać łączenia więcej niż 50% prętów w jednym przekroju i zawsze rozkładać zakłady mijankowo.
- Szczególną uwagę należy poświęcić zbrojeniu narożników i połączeń typu "T", zapewniając ciągłość zbrojenia.
- Najczęstsze błędy to zbyt krótki zakład, brak otuliny betonowej oraz stosowanie skorodowanej stali.
- Przed betonowaniem niezbędny jest dokładny odbiór zbrojenia, weryfikujący wszystkie kluczowe parametry.
Dlaczego solidne połączenie prętów w fundamencie to absolutna podstawa bezpieczeństwa Twojego domu?
Zbrojenie w fundamencie to niewidzialny szkielet, który decyduje o stabilności i trwałości całego budynku. Jego głównym zadaniem jest przejmowanie sił rozciągających, na które beton, choć wytrzymały na ściskanie, jest bardzo wrażliwy. Stalowe pręty, zatopione w betonie, tworzą kompozytowy materiał żelbet, który łączy w sobie najlepsze cechy obu komponentów. Aby ta współpraca była efektywna, zbrojenie musi stanowić ciągłą sieć, zdolną do równomiernego przenoszenia obciążeń na całej długości fundamentu.
Ciągłość zbrojenia jest absolutnie kluczowa dla prawidłowego przenoszenia sił. Jeśli połączenia prętów są wykonane nieprawidłowo, w tych miejscach powstają osłabienia, które mogą prowadzić do koncentracji naprężeń. Co się stanie, gdy takie połączenie zawiedzie? W najlepszym wypadku pojawią się pęknięcia w ścianach budynku, które z czasem mogą się pogłębiać. W najgorszym scenariuszu, w przypadku poważnych obciążeń (np. osiadania gruntu, silnych wiatrów, trzęsień ziemi), osłabiony fundament może nie wytrzymać, prowadząc do lokalnej lub nawet całkowitej katastrofy budowlanej. Konsekwencje błędów w zbrojeniu fundamentów są zatem niezwykle poważne i mogą zagrażać bezpieczeństwu mieszkańców, a ja jako ekspert zawsze podkreślam, że na tym etapie nie ma miejsca na kompromisy.
Trzy drogi do celu: Jakie metody łączenia zbrojenia dopuszcza sztuka budowlana?
W budownictwie, w zależności od wymagań projektu, dostępnych zasobów i specyfiki konstrukcji, stosuje się trzy główne metody łączenia prętów zbrojeniowych w fundamentach. Każda z nich ma swoje zastosowania, zalety i wady, o czym zaraz opowiem.
Metoda nr 1: Łączenie na zakład tradycyjne, ekonomiczne i najpopularniejsze rozwiązanie
Jest to najczęściej stosowana metoda w Polsce, ceniona za swoją prostotę i ekonomiczność. Polega na ułożeniu dwóch prętów równolegle obok siebie na określonej długości, a następnie związaniu ich drutem wiązałkowym. Należy podkreślić, że drut wiązałkowy służy wyłącznie do stabilizacji prętów w odpowiedniej pozycji na czas betonowania i nie przenosi żadnych obciążeń. Kluczowym parametrem tej metody jest długość zakładu, która musi być precyzyjnie obliczona na podstawie średnicy prętów, klasy betonu, gatunku stali oraz warunków przyczepności, zgodnie z obowiązującymi normami. Moje doświadczenie pokazuje, że to właśnie na tym etapie najczęściej pojawiają się błędy, dlatego tak ważne jest zrozumienie zasad.
Metoda nr 2: Złączki mechaniczne kiedy szybkość i precyzja są na wagę złota?
Złączki mechaniczne to rozwiązanie stosowane przede wszystkim w sytuacjach, gdy wymagana jest duża precyzja, szybkość montażu lub gdy mamy do czynienia z prętami o dużych średnicach, a także w miejscach o dużym zagęszczeniu zbrojenia, gdzie wykonanie zakładu byłoby trudne lub niemożliwe. Wykorzystuje się tu specjalne elementy, takie jak złączki skręcane (gwintowane) lub zaprasowywane, które zapewniają pełne przenoszenie obciążeń między prętami. Jest to metoda droższa od łączenia na zakład, ale oferuje wyższą jakość połączenia i pozwala na skrócenie czasu montażu zbrojenia, co w niektórych projektach jest kluczowe.
Metoda nr 3: Spawanie/Zgrzewanie rozwiązanie dla zadań specjalnych i wymagających konstrukcji
Spawanie lub zgrzewanie prętów zbrojeniowych zapewnia najbardziej sztywne i monolityczne połączenie. Jest to metoda wymagająca specjalistycznego sprzętu i wykwalifikowanego personelu, a co najważniejsze może być stosowana tylko do prętów wykonanych ze stali spajalnej (np. klasy W). Spawanie jest wybierane, gdy projekt wymaga wyjątkowej sztywności szkieletu zbrojeniowego przed betonowaniem lub w konstrukcjach o bardzo specyficznych i wysokich wymaganiach wytrzymałościowych. Ze względu na koszty i złożoność, rzadziej spotyka się je w standardowych fundamentach domów jednorodzinnych, ale warto wiedzieć o tej możliwości.
Łączenie na zakład krok po kroku: Przewodnik dla wykonawcy
Łączenie zbrojenia na zakład to najczęściej stosowana metoda, dlatego jej prawidłowe wykonanie jest kluczowe dla bezpieczeństwa konstrukcji. Poniżej przedstawiam przewodnik, jak to zrobić zgodnie z zasadami sztuki budowlanej, bazując na moim doświadczeniu i obowiązujących normach.
Kluczowy parametr: Jak obliczyć prawidłową długość zakładu zgodnie z Eurokodem 2?
Zasady łączenia prętów na zakład są precyzyjnie określone w normie PN-EN 1992-1-1 (Eurokod 2). Obliczeniowa długość zakładu `l₀` zależy od wielu czynników, takich jak średnica pręta, klasa stali i betonu, a także warunki przyczepności. Wzór na `l₀` uwzględnia szereg współczynników (α1, α2, α3, α5, α6) oraz podstawową wymaganą długość zakotwienia `lb, rqd`. Minimalna długość zakładu `l₀, min` nie może być mniejsza niż `max(0, 3 * α6 * lb, rqd; 15 * φ; 200 mm)`, gdzie `φ` to średnica pręta. Zawsze należy odnosić się do projektu konstrukcyjnego, który zawiera precyzyjne wartości. To projektant, na podstawie obliczeń, określa tę kluczową wartość, a my musimy się do niej bezwzględnie stosować.
Zasada 40-50 średnic: kiedy można stosować to uproszczenie?
W praktyce wykonawczej często spotyka się uproszczoną zasadę, mówiącą, że długość zakładu powinna wynosić 40-50 średnic pręta (40-50 * φ). Jest to użyteczne przybliżenie, które w wielu przypadkach zapewnia wystarczającą długość zakładu dla standardowych konstrukcji i typowych warunków. Należy jednak pamiętać, że jest to uproszczenie i zawsze ostateczną, wiążącą informacją powinny być wytyczne zawarte w projekcie konstrukcyjnym. Projektant bierze pod uwagę wszystkie specyficzne warunki i obciążenia, dlatego jego zalecenia są nadrzędne. Użycie tej zasady bez weryfikacji w projekcie to ryzyko, którego osobiście bym unikał.
Technika wiązania drutem: Jakich narzędzi potrzebujesz i jak to robić skutecznie?
Do wiązania prętów potrzebny jest drut wiązałkowy (najczęściej stalowy, miękki, o średnicy 1,0-1,2 mm) oraz specjalne narzędzia: wiązarka ręczna (tzw. kleszcze zbrojarskie) lub automatyczna. Proces polega na owinięciu drutu wokół krzyżujących się prętów i mocnym skręceniu jego końców. Pamiętaj, że drut wiązałkowy ma za zadanie jedynie ustabilizować pręty w ich pozycji na czas betonowania, aby nie przesunęły się pod ciężarem betonu. Nie przenosi on żadnych sił konstrukcyjnych. Zazwyczaj wystarczy wiązać co drugie lub co trzecie skrzyżowanie prętów, a nie każde, co jest częstym, niepotrzebnym błędem i stratą czasu.
Rozmieszczenie ma znaczenie: Dlaczego nie wolno łączyć wszystkich prętów w jednym miejscu?
Bardzo ważną zasadą jest, aby nie łączyć wszystkich prętów w jednym przekroju. Zgodnie z Eurokodem 2, nie należy łączyć na zakład więcej niż 50% prętów w jednym przekroju. Ponadto, zakłady powinny być rozmieszczone naprzemiennie, czyli "mijankowo". Kumulacja połączeń w jednym miejscu tworzy osłabioną strefę w elemencie żelbetowym, która może nie wytrzymać obciążeń. Rozłożenie zakładów na większej długości elementu zapewnia równomierne przenoszenie sił i zwiększa bezpieczeństwo konstrukcji. To jedna z tych zasad, której bezwzględnie należy przestrzegać, aby fundament działał jako spójna całość.
Newralgiczne punkty fundamentu: Jak prawidłowo łączyć zbrojenie w narożnikach i na skrzyżowaniach?
Narożniki i skrzyżowania to miejsca, gdzie dochodzi do koncentracji naprężeń, dlatego ich prawidłowe zbrojenie jest absolutnie kluczowe dla sztywności i trwałości całego fundamentu. To właśnie w tych punktach często widzę błędy, które później skutkują problemami.

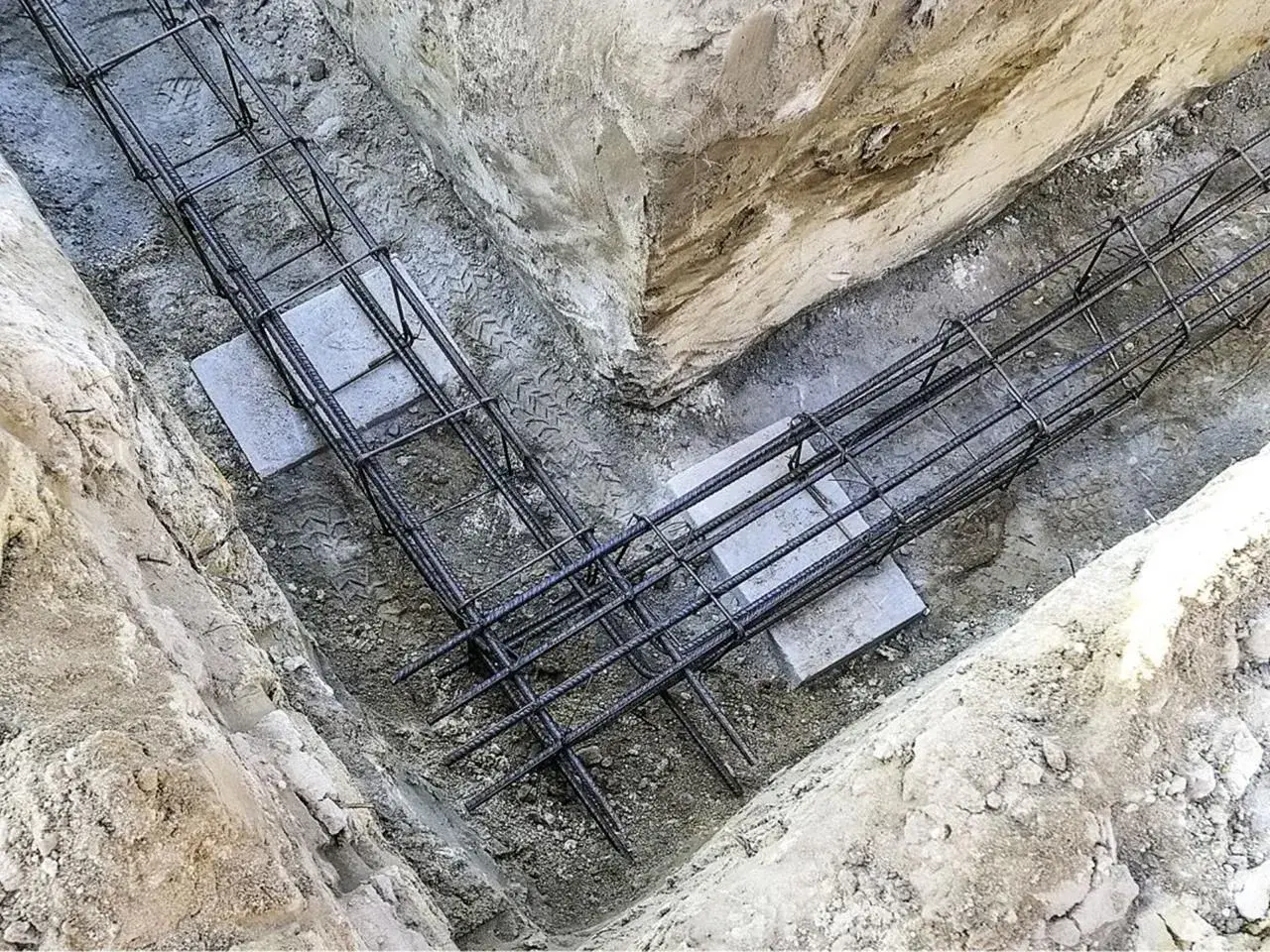

Zbrojenie narożników zewnętrznych: Jak wygiąć i zakotwić pręty, by stworzyć sztywny węzeł?
W narożnikach zewnętrznych ław fundamentowych zbrojenie musi być odpowiednio wygięte i zakotwione. Pręty podłużne z jednej ławy powinny być zagięte pod kątem 90 stopni i wprowadzone w prostopadłą ławę na odpowiednią długość zakotwienia (zazwyczaj jest to długość zakładu lub większa, zgodnie z projektem). Ma to na celu stworzenie sztywnego węzła, który będzie skutecznie przenosił siły rozciągające i ściskające, zapobiegając pękaniu fundamentu w tych newralgicznych miejscach. Często stosuje się dodatkowe pręty zbrojeniowe w kształcie litery "L" lub "U", aby wzmocnić narożnik i zapewnić pełną ciągłość.
Połączenia typu "T": Jak dołączyć zbrojenie ławy wewnętrznej do zewnętrznej?
Połączenia typu "T" występują, gdy ława wewnętrzna łączy się z ławą zewnętrzną. W tym przypadku również należy zapewnić ciągłość zbrojenia. Pręty podłużne ławy wewnętrznej powinny być wprowadzone w ławę zewnętrzną na odpowiednią długość zakotwienia. Podobnie jak w narożnikach, często konieczne jest zastosowanie dodatkowych prętów zbrojeniowych, które "spinają" obie ławy, zapewniając ich współpracę i zapobiegając powstawaniu rys w miejscu połączenia. Bez tego, połączenie będzie słabym ogniwem.
Przeczytaj również: Monter konstrukcji stalowych: Ile zarobisz? Jak nim zostać?
Zapewnienie ciągłości strzemion w strefach połączeń
Strzemiona, czyli poprzeczne elementy zbrojenia, odgrywają kluczową rolę w zapewnieniu sztywności i odporności na ścinanie. W strefach połączeń i narożników należy zwrócić szczególną uwagę na ciągłość strzemion. Powinny one być rozmieszczone gęściej niż w pozostałych częściach ławy, a ich kształt i sposób połączenia muszą być zgodne z projektem, aby skutecznie obejmować wszystkie pręty podłużne i zapobiegać ich wyboczeniu. Pamiętajmy, że strzemiona to nie tylko element montażowy, ale pełnoprawny element konstrukcyjny.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy łączeniu zbrojenia
Błędy popełnione na etapie zbrojenia fundamentów są trudne do naprawienia i mogą mieć katastrofalne skutki. Oto najczęściej popełniane pomyłki, których należy bezwzględnie unikać, a które niestety zbyt często widzę na budowach:
- Grzech główny: Zbyt krótki zakład i jego katastrofalne skutki. To najpoważniejszy błąd. Zbyt krótka długość zakładu uniemożliwia prawidłowe przenoszenie sił między prętami. W efekcie, w miejscu połączenia zbrojenie może "wyciągnąć się" z betonu, co prowadzi do utraty nośności elementu i w konsekwencji do pęknięć, a nawet zawalenia się konstrukcji. Zawsze stosuj długość zakładu zgodną z projektem lub normą Eurokod 2.
- Brak otuliny: Dlaczego zbrojenie leżące na gruncie to przepis na korozję? Otulina betonowa to warstwa betonu, która chroni stal zbrojeniową przed czynnikami zewnętrznymi, takimi jak wilgoć i agresywne substancje chemiczne. Minimalna grubość otuliny w fundamentach powinna wynosić 50 mm. Układanie zbrojenia bezpośrednio na gruncie lub stosowanie zbyt małej otuliny sprawia, że stal jest narażona na szybką korozję, co prowadzi do jej osłabienia i utraty właściwości. To prosta droga do zniszczenia fundamentu od środka.
- Stal z odzysku i gruba rdza: Kiedy oszczędności prowadzą do ruiny? Używanie stali z odzysku o nieznanych parametrach wytrzymałościowych lub prętów z grubą, łuszczącą się rdzą jest niedopuszczalne. Rdza nalotowa (lekki nalot) jest zazwyczaj akceptowalna, ale luźna, płatami odchodząca rdza znacząco zmniejsza przyczepność stali do betonu i osłabia przekrój pręta. Oszczędności na stali zbrojeniowej to oszczędności na bezpieczeństwie, a na to nie możemy sobie pozwolić.
- Ignorowanie projektu konstrukcyjnego: Dlaczego "na oko" nigdy nie działa? Projekt konstrukcyjny to dokument, który precyzyjnie określa średnice prętów, ich rozmieszczenie, długości zakładów, a także detale zbrojenia w newralgicznych punktach. Ignorowanie tych wytycznych i wykonywanie zbrojenia "na oko" jest prostą drogą do poważnych błędów, które mogą zagrozić stabilności całego budynku. Zawsze powtarzam: projekt to biblia budowy.
- Łączenie wszystkich prętów w jednym przekroju: Jak wspomniano wcześniej, kumulacja połączeń w jednym miejscu osłabia element. Zawsze należy rozkładać zakłady mijankowo i nie łączyć więcej niż 50% prętów w jednym przekroju.
- Brak ciągłości zbrojenia w narożnikach: Niewłaściwe wygięcie i zakotwienie prętów w narożnikach prowadzi do braku sztywności węzła i powstawania pęknięć.
Odbiór zbrojenia przed betonowaniem: Twoja ostateczna lista kontrolna
Przed przystąpieniem do betonowania fundamentów, bezwzględnie należy przeprowadzić dokładny odbiór zbrojenia. Jest to ostatni moment na wykrycie i skorygowanie ewentualnych błędów, zanim zostaną one na zawsze ukryte pod betonem. Poniżej przedstawiam kluczowe punkty, które powinny znaleźć się na Twojej liście kontrolnej, abyś mógł spać spokojnie:
- Weryfikacja długości i rozmieszczenia zakładów: Sprawdź, czy wszystkie zakłady mają odpowiednią długość zgodną z projektem (lub zasadą 40-50 średnic, jeśli projekt na to pozwala). Upewnij się, że zakłady są rozmieszczone mijankowo i że w żadnym przekroju nie połączono więcej niż 50% prętów.
- Sprawdzenie poprawności wykonania narożników i połączeń: Dokładnie skontroluj, czy pręty w narożnikach i połączeniach typu "T" są prawidłowo wygięte, zakotwione i czy zapewniono ciągłość zbrojenia (w tym strzemion) zgodnie z projektem.
- Kontrola stabilności szkieletu i grubości otuliny betonowej: Upewnij się, że szkielet zbrojeniowy jest stabilny i nie będzie się przemieszczał podczas betonowania. Sprawdź, czy zastosowano odpowiednie podkładki dystansowe, które zapewniają wymaganą grubość otuliny betonowej (minimum 50 mm od spodu i boków fundamentu). Zbrojenie nie może leżeć bezpośrednio na gruncie ani dotykać deskowania.
- Ocena stanu stali zbrojeniowej: Zweryfikuj, czy użyta stal jest wolna od grubej, łuszczącej się rdzy oraz zanieczyszczeń (np. błota, oleju), które mogłyby pogorszyć przyczepność do betonu.
- Zgodność z projektem konstrukcyjnym: Ostatecznie, upewnij się, że całe zbrojenie jest wykonane zgodnie z rysunkami i wytycznymi zawartymi w projekcie konstrukcyjnym. Sprawdź średnice prętów, ich rozstaw, ilość oraz rozmieszczenie strzemion. Pamiętaj, że to projektant ponosi odpowiedzialność za obliczenia, a wykonawca za ich realizację.
