Rysunek zbrojenia płyty: Klucz do bezpieczeństwa. Uniknij 5 błędów!

Ten artykuł stanowi kompleksowy przewodnik po rysunkach zbrojenia płyt żelbetowych, niezbędny dla każdego, kto chce zrozumieć ich tworzenie i interpretację. Dowiesz się, dlaczego precyzyjny rysunek jest kluczowy dla bezpieczeństwa konstrukcji, jak odczytywać kluczowe oznaczenia i symbole, a także jakie zasady kształtowania zbrojenia są zgodne z polskimi normami. Poznasz również najczęstsze błędy, których należy unikać, oraz nowoczesne narzędzia wspierające pracę projektantów.

Rysunek zbrojenia płyty: Dlaczego jest kluczowym dokumentem na Twojej budowie?

Dla mnie, jako inżyniera z wieloletnim doświadczeniem, rysunek zbrojenia płyty żelbetowej to znacznie więcej niż tylko formalność. To fundamentalny element zapewniający bezpieczeństwo i trwałość każdej konstrukcji. Wyobraźmy sobie płytę jako kręgosłup budynku bez precyzyjnego planu jej wzmocnienia, jakim jest rysunek zbrojenia, niemożliwe jest prawidłowe wykonanie tego kluczowego elementu. To właśnie on szczegółowo określa, gdzie i w jaki sposób mają być ułożone pręty stalowe, które przejmują siły rozciągające, chroniąc beton przed zarysowaniem i zniszczeniem. Bez niego, mówiąc wprost, budynek nie będzie stał bezpiecznie.

Od projektu do wykonawstwa: Rola rysunku jako języka komunikacji

Rysunek zbrojenia pełni rolę uniwersalnego języka komunikacji na budowie. To dzięki niemu projektant, wykonawca, kierownik budowy, a także inspektor nadzoru, mogą porozumieć się bez słów. Precyzyjne informacje zawarte na rysunku eliminują domysły i błędy interpretacyjne, które mogłyby pojawić się na placu budowy. Moim zdaniem, to właśnie ta jednoznaczność czyni go niezastąpionym. Jest to dokument wykonawczy, który musi być zgodny z projektem konstrukcyjnym i obowiązującymi normami, takimi jak Eurokody. Dzięki niemu każdy wie, co i jak ma zrobić, co jest kluczowe dla sprawnego przebiegu prac i końcowej jakości obiektu.

Co grozi za błędy lub brak precyzyjnego rysunku?

Konsekwencje wynikające z braku precyzyjnego rysunku zbrojenia lub błędów w nim zawartych mogą być katastrofalne. Z mojego doświadczenia wiem, że oszczędności na etapie projektowania lub niedbalstwo w wykonawstwie zawsze wracają ze zdwojoną siłą. Oto główne zagrożenia:

• Obniżenie nośności konstrukcji, prowadzące do jej uszkodzenia, a w skrajnych przypadkach nawet do katastrofy budowlanej.
• Zmniejszenie trwałości elementu z powodu korozji zbrojenia, np. przez niewłaściwą grubość otuliny betonowej.
• Wzrost kosztów budowy wynikający z konieczności poprawek, opóźnień w harmonogramie czy zakupu dodatkowych, nieprzewidzianych materiałów.
• Problemy prawne i odpowiedzialność cywilna oraz karna projektanta i wykonawcy za wady konstrukcyjne.
• Ryzyko dla bezpieczeństwa użytkowników obiektu, którzy mogą być narażeni na zawalenie się konstrukcji lub jej uszkodzenie.

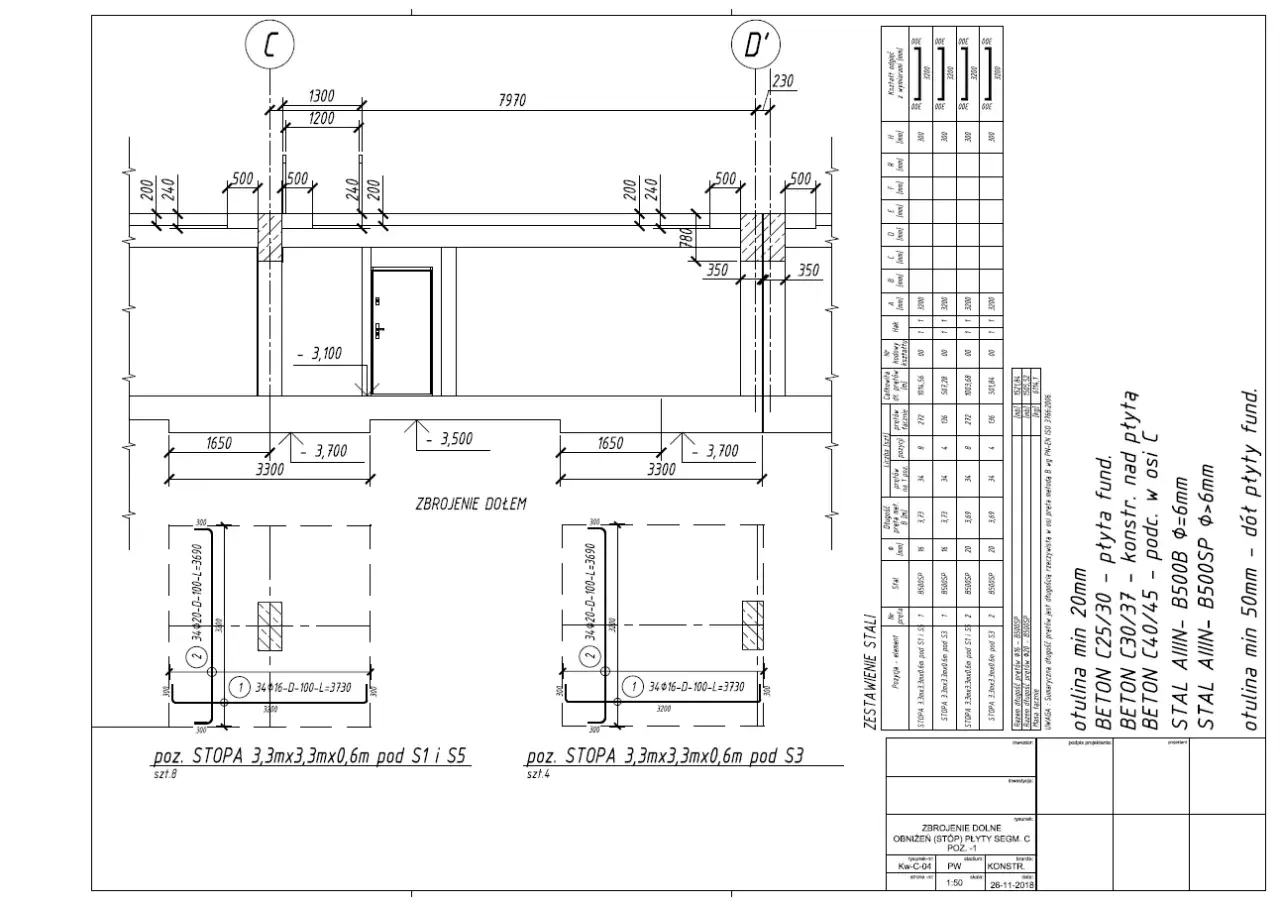

Jak czytać rysunek zbrojenia? Elementarz dla początkujących i zaawansowanych

Umiejętność czytania rysunku zbrojenia to absolutna podstawa dla każdego, kto ma styczność z konstrukcjami żelbetowymi od studenta, przez kierownika budowy, po doświadczonego inżyniera. To jak nauka języka, który pozwala zrozumieć intencje projektanta i przekształcić je w rzeczywistą konstrukcję. W tej sekcji omówię podstawowe elementy i oznaczenia, które pozwolą Ci w pełni zrozumieć dokumentację techniczną, a co za tym idzie uniknąć kosztownych błędów.

Rzut, przekrój i detale mapa Twojej konstrukcji

Rysunek zbrojenia składa się z kilku kluczowych elementów graficznych, które razem tworzą kompletną mapę konstrukcji:

• Rzuty: Pokazują ogólny układ prętów w płaszczyźnie płyty. Zazwyczaj przedstawiają zbrojenie dolne i górne na osobnych rzutach lub w sposób rozróżnialny, aby zapewnić maksymalną czytelność. To z nich dowiadujemy się o kierunkach ułożenia prętów i ich rozstawach.
• Przekroje: Są absolutnie niezbędne do zrozumienia ułożenia zbrojenia w pionie. Przedstawiają grubość płyty, położenie poszczególnych warstw zbrojenia (dolnego, górnego) oraz, co niezwykle ważne, nominalną grubość otuliny betonowej. Bez przekrojów trudno byłoby prawidłowo ułożyć zbrojenie na odpowiedniej wysokości.
• Detale: Służą do precyzyjnego pokazania skomplikowanych węzłów konstrukcyjnych, miejsc szczególnych, takich jak narożniki, okolice otworów czy połączenia z innymi elementami. Często są to powiększone fragmenty rzutów lub przekrojów, zawierające dodatkowe pręty, strzemiona czy specjalne kształty.

Standardowo rysunki wykonuje się w typowej skali, np. 1:50, a dla większej czytelności często rozdziela się rysunki szalunkowe (pokazujące kształt elementu) od zbrojeniowych (pokazujących tylko zbrojenie).

Tajemnice oznaczeń: Jak rozszyfrować symbole prętów (Ø, s, poz. ) i opisy?

Każdy pręt na rysunku zbrojenia ma swój unikalny opis, który musimy umieć rozszyfrować. To jest klucz do prawidłowego wykonania zbrojenia:

• Numer pozycji (poz.): To unikalny identyfikator pręta lub grupy prętów o tym samym kształcie i średnicy. Służy do odniesienia się do tego pręta w wykazie stali.
• Średnica pręta (Ø): Oznaczana jest symbolem Ø, po którym następuje liczba, np. Ø12. Oznacza to pręt o średnicy 12 mm. Jest to kluczowa informacja, ponieważ średnica bezpośrednio wpływa na nośność pręta.
• Rozstaw prętów (s): Informuje o odległościach między osiami kolejnych prętów, np. s=200 mm lub co 20 cm. Określa zagęszczenie zbrojenia w danym obszarze. Zbyt duży rozstaw może prowadzić do nadmiernego zarysowania betonu, zbyt mały utrudnia betonowanie.
• Kształt pręta: Często przedstawiany jest za pomocą schematycznego rysunku obok opisu, czasem także z kodem numerycznym. Pokazuje, jak pręt ma być gięty.
• Liczba prętów: Może być wskazana bezpośrednio w opisie, np. "5Ø12 co 200", co oznacza pięć prętów o średnicy 12 mm ułożonych co 200 mm.

Pamiętaj, że każde oznaczenie musi być jednoznaczne i nie pozostawiać miejsca na interpretację.

Tabela stali zbrojeniowej co mówi o ilości i rodzaju potrzebnych materiałów?

Wykaz stali zbrojeniowej, często nazywany zestawieniem stali, to nic innego jak szczegółowa lista zakupów. Jest to tabela, która podsumowuje wszystkie pręty użyte w danym elemencie konstrukcyjnym. Dla mnie to jeden z najważniejszych dokumentów, ponieważ pozwala na precyzyjne zamówienie materiałów i kontrolę budżetu. Tabela ta zawiera zazwyczaj następujące informacje:

• Pozycja pręta: Numer identyfikacyjny, który odpowiada opisowi na rysunku.
• Średnica: Średnica pręta w milimetrach.
• Liczba prętów danej pozycji: Ile prętów o danym kształcie i średnicy jest potrzebnych.
• Długość jednostkowa każdego pręta: Długość jednego pręta przed gięciem.
• Masa jednostkowa: Masa jednego metra bieżącego pręta o danej średnicy.
• Masa całkowita dla danej pozycji: Suma mas wszystkich prętów danej pozycji.
• Masa całkowita stali dla całego elementu: Suma mas wszystkich prętów użytych w elemencie.

Dzięki tej tabeli można łatwo oszacować zapotrzebowanie na stal i zoptymalizować jej zamówienie.

Gdzie na rysunku szukać informacji o klasie betonu, gatunku stali i grubości otuliny?

Informacje ogólne, choć często umieszczone w rogu rysunku lub w legendzie, są absolutnie kluczowe dla prawidłowego wykonania konstrukcji. To tam znajdziesz dane, które określają właściwości materiałów i warunki ich zastosowania. Zawsze zwracam na nie szczególną uwagę:

• Klasa betonu (np. C25/30): Określa wytrzymałość betonu na ściskanie. C25/30 oznacza, że beton ma minimalną wytrzymałość charakterystyczną na ściskanie 25 MPa dla próbki cylindrycznej i 30 MPa dla próbki sześciennej. To bezpośrednio wpływa na nośność konstrukcji.
• Klasa ekspozycji (np. XC1, XD2): Informuje o warunkach środowiskowych, w jakich będzie pracować beton (np. wilgotność, obecność chlorków). Klasa ekspozycji ma bezpośredni wpływ na wymaganą grubość otuliny i skład mieszanki betonowej, aby zapewnić trwałość elementu.
• Gatunek stali (np. B500A, B500B): Określa właściwości mechaniczne stali zbrojeniowej, takie jak granica plastyczności i wytrzymałość na rozciąganie. B500A to stal o granicy plastyczności 500 MPa, o określonej plastyczności. Wybór gatunku stali jest kluczowy dla obliczeń nośności.
• Nominalna grubość otuliny (cnom): To minimalna grubość warstwy betonu, która ma chronić zbrojenie. Jest niezwykle ważna dla trwałości konstrukcji, ponieważ chroni stal przed korozją, a także zapewnia odporność ogniową elementu.

Zasady kształtowania zbrojenia: Jedno- vs dwukierunkowe

Sposób kształtowania zbrojenia w płycie żelbetowej nie jest przypadkowy. Zależy on od tego, jak płyta przenosi obciążenia, co jest podstawą jej bezpiecznego funkcjonowania. Zrozumienie tej zależności to klucz do prawidłowego projektowania i wykonawstwa.

Kiedy płyta pracuje w jednym kierunku, a kiedy w dwóch? Prosta zasada proporcji

Podstawową zasadą, którą stosujemy do podziału płyt na jednokierunkowo i dwukierunkowo zbrojone, jest stosunek długości dłuższego boku płyty do krótszego. Jeśli ten stosunek jest większy niż 2, wówczas przyjmuje się, że płyta pracuje głównie w jednym kierunku wzdłuż krótszego boku. W takim przypadku zbrojenie nośne (główne) układa się równolegle do tego krótszego boku, a prostopadle do niego zbrojenie rozdzielcze. Jeśli natomiast stosunek ten jest mniejszy lub równy 2, płyta pracuje w dwóch kierunkach, co oznacza konieczność zastosowania zbrojenia krzyżowego, czyli prętów nośnych ułożonych w obu prostopadłych kierunkach.

Zbrojenie główne (nośne) a rozdzielcze jakie role pełnią w płycie?

W każdej płycie zbrojonej rozróżniamy dwa rodzaje zbrojenia, które pełnią odmienne, ale równie ważne funkcje:

• Zbrojenie główne (nośne): To pręty, które przejmują główne obciążenia rozciągające w płycie. Ich średnica i rozstaw są ściśle obliczone, aby zapewnić odpowiednią nośność elementu. W płytach jednokierunkowych są to pręty ułożone równolegle do kierunku pracy płyty.
• Zbrojenie rozdzielcze: Te pręty są układane prostopadle do zbrojenia głównego. Ich głównym zadaniem jest zapewnienie stabilności zbrojenia głównego podczas montażu i betonowania, równomierne rozłożenie naprężeń na szerszą powierzchnię oraz przeciwdziałanie skurczowi betonu i zarysowaniom termicznym. Choć nie przejmują tak dużych obciążeń jak zbrojenie główne, są absolutnie niezbędne dla prawidłowego funkcjonowania płyty.

Siatka dolna i górna: Gdzie i dlaczego stosuje się oba rodzaje zbrojenia?

W zależności od rozkładu momentów zginających w płycie, stosujemy zbrojenie dolne i/lub górne:

• Zbrojenie dolne: Jest kluczowe w środku przęseł płyty, gdzie występują tzw. momenty dodatnie, powodujące rozciąganie dolnych włókien betonu. To właśnie tam pręty dolne przejmują te siły rozciągające, zapobiegając pękaniu betonu.
• Zbrojenie górne: Jest niezbędne przede wszystkim nad podporami (np. ścianami, belkami), gdzie pojawiają się momenty ujemne, powodujące rozciąganie górnych włókien betonu. Zbrojenie górne jest również konieczne w płytach wspornikowych (np. balkonach), gdzie cała płyta pracuje jako wspornik, a rozciąganie występuje w górnej części przekroju.

W praktyce, w jednej płycie często stosuje się oba rodzaje zbrojenia, tworząc tzw. "siatki" zbrojeniowe. Na przykład, w płycie ciągłej nad podporą będzie zbrojenie górne, a w środku przęsła dolne. To pozwala na efektywne przenoszenie obciążeń w całej konstrukcji.

Zgodność z normami w Polsce Twój niezbędnik Eurokodu 2

Projektowanie i wykonawstwo zbrojenia musi być zgodne z obowiązującymi normami, przede wszystkim z Eurokodem 2 (PN-EN 1992-1-1) oraz PN-EN ISO 3766:2006. Dla mnie to nie tylko zbiór przepisów, ale podstawa prawidłowej praktyki inżynierskiej, gwarantująca bezpieczeństwo i trwałość każdej konstrukcji. Ignorowanie norm to prosta droga do poważnych problemów.

Minimalne średnice i maksymalne rozstawy prętów, których musisz przestrzegać

Normy precyzują wytyczne dotyczące średnic i rozstawów prętów, a ich przestrzeganie jest obowiązkowe:

• Minimalne średnice: Istnieją minimalne średnice prętów, które należy stosować. Wynika to z kilku przyczyn po pierwsze, pręty o zbyt małej średnicy są trudne do układania i stabilizowania. Po drugie, zapewniają odpowiednią sztywność i współpracę z betonem.
• Maksymalne rozstawy: Normy określają również maksymalne rozstawy prętów zbrojenia głównego i rozdzielczego. Ich przekroczenie może prowadzić do zbyt dużych zarysowań betonu pod obciążeniem, a także do braku odpowiedniej nośności i współpracy betonu ze stalą. Na przykład, maksymalny rozstaw zbrojenia głównego w płytach często nie powinien przekraczać 300 mm lub trzykrotności wysokości efektywnej elementu (3h), w zależności od konkretnych warunków.

Przestrzeganie tych zasad jest kluczowe dla integralności konstrukcji.

Kluczowa rola otuliny: Jak grubość wpływa na trwałość i odporność ogniową?

Nominalna grubość otuliny betonowej (cnom) to jeden z tych parametrów, który często jest niedoceniany, a ma ogromne znaczenie dla długowieczności konstrukcji. Otulina pełni dwie główne funkcje:

• Ochrona przed korozją: Odpowiednia grubość betonu chroni stal zbrojeniową przed dostępem wilgoci, tlenu i agresywnych substancji chemicznych (np. chlorków). Bez wystarczającej otuliny, stal może korodować, co prowadzi do pęcznienia, spękania betonu i utraty nośności konstrukcji. Klasy ekspozycji, o których wspominałem wcześniej, bezpośrednio wpływają na wymaganą grubość otuliny im bardziej agresywne środowisko, tym grubsza otulina jest potrzebna.
• Odporność ogniowa: W przypadku pożaru, otulina betonowa działa jako izolator, opóźniając nagrzewanie się stali zbrojeniowej. Stal traci swoje właściwości wytrzymałościowe w wysokich temperaturach, dlatego odpowiednia grubość otuliny pozwala utrzymać nośność konstrukcji przez określony czas, dając szansę na ewakuację i interwencję służb ratunkowych.

Nigdy nie lekceważę tego parametru, ponieważ to on w dużej mierze decyduje o trwałości i bezpieczeństwie obiektu przez cały okres jego użytkowania.

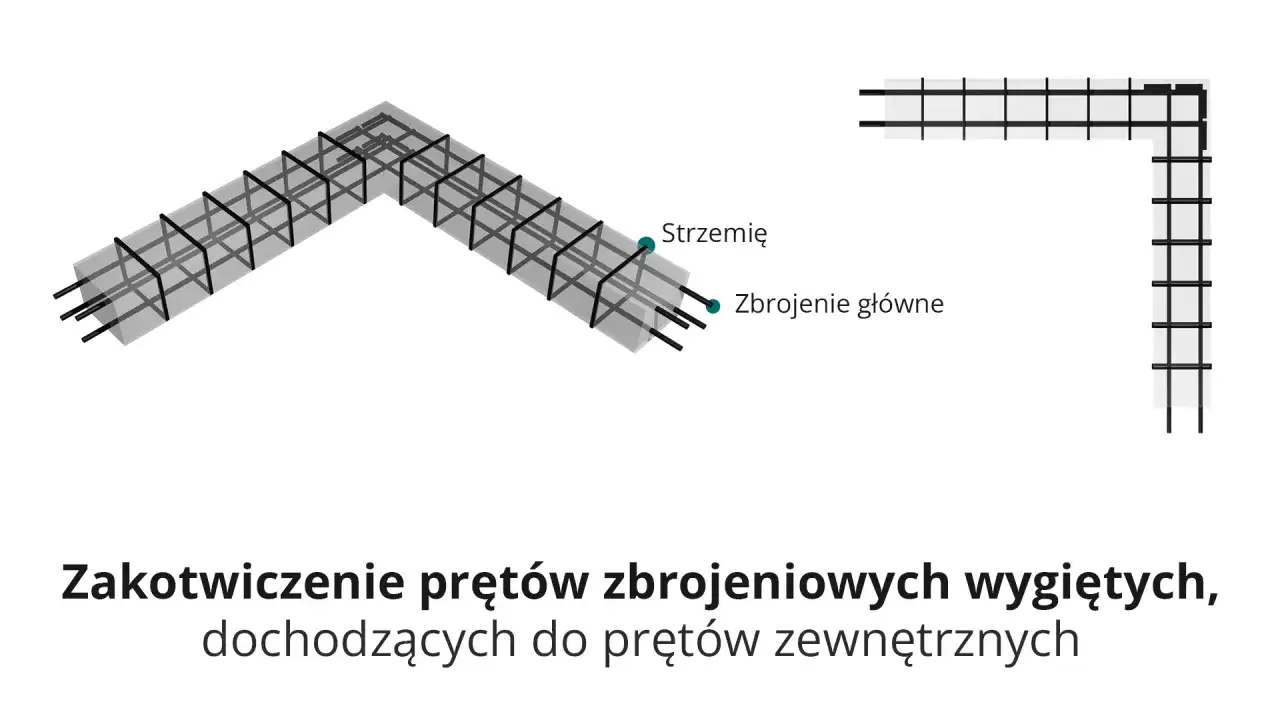

Długość zakładu i zakotwienia jak poprawnie łączyć i kończyć pręty?

Prawidłowe łączenie i zakotwienie prętów to kolejny obszar, gdzie normy odgrywają kluczową rolę. Pręty zbrojeniowe nie zawsze są wystarczająco długie, aby pokryć całą rozpiętość elementu, dlatego konieczne jest ich łączenie na tzw. zakład (L0). Długość zakładu musi być ściśle przestrzegana, aby zapewnić pełne przeniesienie sił między łączonymi prętami. Zbyt krótki zakład oznacza, że zbrojenie nie będzie pracować jako ciągły element, co osłabi konstrukcję.

Podobnie, pręty muszą być odpowiednio zakotwione w betonie na swoich końcach. Zakotwienie to długość, na której pręt jest zagłębiony w betonie, aby siły rozciągające mogły być bezpiecznie przekazane z pręta na beton. Długości zakładów i zakotwień są ściśle określone normowo i zależą od wielu czynników: średnicy pręta, gatunku stali, klasy betonu, warunków zakotwienia (np. czy pręt jest prosty, czy zagięty). Niewłaściwe wykonanie tych połączeń jest jednym z najczęstszych błędów wykonawczych i może prowadzić do poważnych problemów z nośnością.

Zbrojenie w miejscach szczególnych na co zwrócić uwagę?

Niektóre obszary płyty żelbetowej wymagają specjalnego podejścia do zbrojenia. Wynika to z koncentracji naprężeń, specyficznych warunków brzegowych lub konieczności ominięcia przeszkód. Jako inżynier, zawsze zwracam szczególną uwagę na te "miejsca szczególne", ponieważ ich prawidłowe wzmocnienie jest kluczowe dla lokalnej wytrzymałości i ogólnej trwałości konstrukcji.

Jak poprawnie zbroić narożniki płyt, aby uniknąć pęknięć?

Narożniki płyt są miejscami szczególnie narażonymi na pęknięcia. Wynika to z koncentracji naprężeń, które mogą prowadzić do zarysowań ukośnych. Aby temu zapobiec, stosuje się dodatkowe zbrojenie. Najczęściej są to pręty ukośne, tzw. "wąsy", które układa się pod kątem 45 stopni do krawędzi płyty, w górnej i dolnej warstwie zbrojenia. Ich zadaniem jest przejęcie sił rozciągających, które powstają w narożnikach. Pominięcie tego zbrojenia jest częstym błędem, który prędzej czy później objawi się nieestetycznymi i potencjalnie groźnymi pęknięciami.

Zbrojenie dodatkowe wokół otworów (np. na komin, schody)

Każdy otwór w płycie (czy to na komin, szyb windowy, schody czy instalacje technologiczne) przerywa ciągłość zbrojenia głównego. To osłabia płytę w danym miejscu i prowadzi do koncentracji naprężeń wokół otworu. Dlatego konieczne jest zastosowanie zbrojenia dodatkowego. Zazwyczaj polega ono na wzmocnieniu krawędzi otworu prętami obwodowymi, a także prętami narożnymi lub diagonalnymi, które "spinają" krawędzie otworu i rozprowadzają naprężenia. Prawidłowe wzmocnienie otworu jest kluczowe dla zachowania nośności płyty i uniknięcia powstawania rys w jego okolicy.

Wzmocnienie przy krawędziach swobodnych i w strefach przypodporowych

Krawędzie swobodne płyty (np. na balkonach, loggiach) oraz strefy przypodporowe (nad belkami, ścianami) również wymagają szczególnej uwagi. W tych miejscach rozkład naprężeń jest inny niż w środku przęsła. Na przykład, nad podporami występują momentu ujemne, co oznacza, że rozciąganie pojawia się w górnej części płyty, a nie w dolnej. Wymaga to zastosowania odpowiednio ukształtowanego lub zagęszczonego zbrojenia górnego. W strefach przypodporowych mogą również występować duże siły ścinające, co czasem wymaga zastosowania dodatkowego zbrojenia na ścinanie, np. w postaci strzemion. Zawsze analizuję te obszary bardzo dokładnie, aby zapewnić odpowiednie wzmocnienie tam, gdzie płyta jest najbardziej obciążona.

5 najdroższych błędów w rysunkach i wykonawstwie zbrojenia (i jak ich uniknąć)

Z mojego doświadczenia wynika, że nawet drobne błędy w projekcie lub wykonawstwie zbrojenia mogą mieć katastrofalne skutki, zarówno dla bezpieczeństwa konstrukcji, jak i dla portfela inwestora. Poniżej przedstawiam pięć najczęściej popełnianych i najdroższych w konsekwencjach pomyłek, wraz ze wskazówkami, jak ich unikać. Uważam, że świadomość tych pułapek to pierwszy krok do ich unikania.

Błąd #1: Niewłaściwa średnica lub gatunek stali cichy zabójca nośności

To jeden z najbardziej podstępnych błędów. Polega na zastosowaniu prętów o mniejszej średnicy lub niższym gatunku stali (np. B500A zamiast B500B) niż przewidziano w projekcie. Konsekwencja? Drastyczne obniżenie nośności konstrukcji, która może nie być w stanie przenieść przewidzianych obciążeń. Problem w tym, że błąd ten jest niewidoczny po zabetonowaniu. Aby go uniknąć, należy bezwzględnie kontrolować dostawy stali, weryfikować certyfikaty producenta i upewnić się, że ekipa wykonawcza jest świadoma konsekwencji użycia niewłaściwego materiału. Zawsze powtarzam: na stali nie wolno oszczędzać.

Błąd #2: Zły rozstaw prętów oszczędność, która prowadzi do katastrofy

Nieprawidłowy rozstaw prętów to kolejny kosztowny błąd. Zbyt duży rozstaw (np. co 30 cm zamiast co 20 cm) prowadzi do nadmiernego zarysowania betonu i braku odpowiedniej nośności. Płyta staje się zbyt elastyczna, a jej trwałość spada. Z kolei zbyt mały rozstaw (pręty ułożone zbyt gęsto) utrudnia prawidłowe betonowanie, co może prowadzić do powstawania pustek i niepełnego wypełnienia przestrzeni betonem, osłabiając całą konstrukcję. Aby tego uniknąć, należy dokładnie wytyczać rozstawy na budowie, stosować odpowiednie dystanse (rozpórki) i prowadzić bieżącą kontrolę przed betonowaniem.

Błąd #3: Zbyt mała lub niestabilna otulina prosta droga do korozji

Niewystarczająca grubość otuliny betonowej to błąd, który nie objawi się od razu, ale z czasem stanie się bardzo kosztowny. Zbyt mała otulina naraża zbrojenie na korozję, co prowadzi do pęcznienia stali, spękania betonu i ostatecznie do uszkodzenia konstrukcji. Naprawy skorodowanego zbrojenia są niezwykle drogie i skomplikowane. Aby uniknąć tego błędu, należy bezwzględnie stosować odpowiednie podkładki dystansowe (tzw. "grzybki" lub "listwy dystansowe"), precyzyjnie układać zbrojenie i kontrolować grubość otuliny przed każdym betonowaniem.

Błąd #4: Pomyłki w długościach zakładów i brak ciągłości zbrojenia

Jak już wspomniałem, długość zakładów i zakotwień prętów jest krytyczna dla przenoszenia sił. Zbyt mała długość zakładu lub nieprawidłowe zakotwienie prętów w betonie oznacza, że zbrojenie nie pracuje jako jeden spójny element. Powoduje to brak ciągłości przenoszenia sił, co drastycznie osłabia konstrukcję w tych miejscach. Skutki mogą być podobne do zastosowania zbyt małej średnicy stali. Aby tego uniknąć, należy dokładnie przestrzegać wymiarów podanych na rysunku, dbać o prawidłowe gięcie i układanie prętów oraz zapewnić ścisły nadzór nad pracami zbrojarskimi.

Błąd #5: Ignorowanie detali brakujące zbrojenie dodatkowe

Pominięcie dodatkowego zbrojenia w strefach newralgicznych, takich jak naroża, krawędzie swobodne czy okolice otworów, to błąd, który często prowadzi do lokalnych pęknięć i uszkodzeń. Chociaż te detale mogą wydawać się "mało ważne" w kontekście całej konstrukcji, są kluczowe dla lokalnej wytrzymałości i trwałości. Ich brak sprawia, że płyta jest osłabiona w miejscach, gdzie występują koncentracje naprężeń. Aby tego uniknąć, należy zawsze szczegółowo analizować rysunki detali, a każdy pręt, nawet ten najmniejszy, traktować jako element o istotnej funkcji.

Nowoczesne narzędzia w rękach konstruktora: Jak powstaje profesjonalny rysunek zbrojenia?

Świat projektowania konstrukcji budowlanych przeszedł w ostatnich latach ogromną ewolucję. Rola nowoczesnych technologii w tworzeniu precyzyjnych i efektywnych rysunków zbrojenia jest nie do przecenienia. Jako praktyk, widzę, jak oprogramowanie zmienia naszą pracę, czyniąc ją szybszą, dokładniejszą i mniej podatną na błędy.

Rola oprogramowania CAD i nakładek BIM (AutoCAD, Allplan, ŻelbetPRO)

Oprogramowanie typu CAD (Computer-Aided Design), takie jak AutoCAD czy GstarCAD, stało się standardem w tworzeniu rysunków zbrojenia. Ale to nie wszystko. Prawdziwa rewolucja nastąpiła dzięki specjalistycznym nakładkom, takim jak ŻelbetPRO, RCAD Żelbet czy moduły w programach typu Allplan. Te narzędzia automatyzują proces rysowania, opisywania prętów i generowania zestawień stali. Zamiast ręcznego rysowania każdego pręta i żmudnego liczenia, program wykonuje to za nas, minimalizując ryzyko błędu. Co więcej, technologia BIM (Building Information Modeling) integruje te informacje w jeden spójny, trójwymiarowy model budynku, co pozwala na lepszą koordynację międzybranżową i wykrywanie kolizji na etapie projektowania.

Przeczytaj również: Wieniec: zbrojenie narożników. Jak uniknąć kosztownych błędów?

Od modelu 3D do automatycznego zestawienia stali kulisy pracy projektanta

Współczesne projektowanie zbrojenia często zaczyna się od stworzenia trójwymiarowego modelu konstrukcji. Z tego modelu, za pomocą specjalistycznego oprogramowania, automatycznie generowane są rysunki 2D oraz wykaz stali zbrojeniowej. To ogromne przyspieszenie pracy projektanta i znacząca redukcja błędów ludzkich. Programy potrafią nie tylko narysować pręty w odpowiednich miejscach, ale także automatycznie opisać je zgodnie z normami, sprawdzić kolizje z innymi elementami i wygenerować precyzyjne zestawienie stali, gotowe do wysłania do wykonawcy. Dzięki temu proces projektowania jest bardziej efektywny i precyzyjny, a dokumentacja spójna, łatwa do odczytania i, co najważniejsze, zgodna z rzeczywistością. To pozwala mi skupić się na optymalizacji konstrukcji, zamiast na powtarzalnych czynnościach rysunkowych.
