Niniejszy artykuł ma na celu dostarczenie kompleksowego przewodnika po rysunkach zbrojenia murów oporowych. Dowiesz się, jak interpretować techniczne schematy, zrozumieć kluczowe oznaczenia i rozpoznać typowe błędy, co jest niezbędne dla zapewnienia stabilności i bezpieczeństwa każdej konstrukcji oporowej.
Zrozumienie rysunków zbrojenia muru oporowego jest kluczowe dla bezpieczeństwa konstrukcji.
- Zbrojenie stalowe przenosi naprężenia rozciągające, których beton nie wytrzymuje, zapewniając stateczność muru.
- Rysunki techniczne przedstawiają zbrojenie główne, rozdzielcze, otulinę betonową, startery i detale narożników.
- Kluczowe oznaczenia to średnica i klasa stali, rozstaw prętów, długość zakładu i zakotwienia oraz grubość otuliny.
- Niewłaściwa otulina, zła klasa stali czy brak drenażu to najczęstsze błędy prowadzące do awarii.
- Kompletny rysunek uwzględnia także hydroizolację, drenaż, dylatacje oraz klasę betonu i ekspozycji.
Dlaczego poprawne odczytanie rysunku zbrojenia to gwarancja stabilności Twojego muru?
Z mojego doświadczenia jako inżyniera wynika, że zrozumienie rysunku zbrojenia muru oporowego to absolutna podstawa. Beton, choć niezwykle wytrzymały na ściskanie, jest zaskakująco słaby na rozciąganie. To właśnie tutaj wkracza stalowe zbrojenie, przejmując te krytyczne siły i zapewniając trwałość całej konstrukcji. Bez prawidłowo zaprojektowanego i wykonanego zbrojenia, mur byłby podatny na pękanie, odkształcenia, a w skrajnych przypadkach na zawalenie się. To kwestia nie tylko estetyki, ale przede wszystkim bezpieczeństwa.Rola zbrojenia: Niewidoczny szkielet, który chroni przed katastrofą
Wyobraź sobie zbrojenie jako "niewidoczny szkielet" muru oporowego. Te stalowe pręty lub siatki, zatopione w betonie, wzmacniają konstrukcję od wewnątrz, działając jak kręgosłup. Ich głównym zadaniem jest przejmowanie naprężeń rozciągających, które powstają w murze pod wpływem parcia gruntu. Bez tego stalowego wsparcia, beton, choć twardy, szybko uległby zniszczeniu, ponieważ nie jest w stanie samodzielnie sprostać tym siłom. To właśnie dzięki zbrojeniu mur oporowy może skutecznie pełnić swoją funkcję, czyli stabilizować grunt i chronić przed osunięciami.
Parcie gruntu i siły rozciągające wróg numer jeden Twojej konstrukcji
Głównym wyzwaniem dla każdego muru oporowego jest parcie gruntu, zwłaszcza jego składowa pozioma. Ziemia, w zależności od swoich właściwości i zawartości wody, wywiera na mur ogromne siły, które dążą do jego przewrócenia lub przesunięcia. Te siły generują w konstrukcji muru naprężenia rozciągające, które dla samego betonu są zabójcze. Zbrojenie jest projektowane tak, aby skutecznie tym siłom przeciwdziałać, przejmując je i rozkładając na całą konstrukcję. Zrozumienie tych mechanizmów jest fundamentalne. Pozwala to nie tylko na prawidłową interpretację rysunków zbrojenia, ale także na ocenę, czy projekt jest bezpieczny i efektywny.
Jak czytać rysunek zbrojenia muru oporowego? Przewodnik krok po kroku
Przejdźmy teraz do sedna, czyli do praktycznej nauki czytania rysunków zbrojenia. To umiejętność, która pozwoli Ci nie tylko zrozumieć projekt, ale także zweryfikować jego poprawność i jakość wykonania. Pokażę Ci, na co zwracać uwagę w poszczególnych elementach.
Przekrój poprzeczny: Serce projektu Twojego muru
Przekrój poprzeczny to moim zdaniem najważniejszy element każdego rysunku zbrojenia. To on pokazuje nam "wnętrze" muru, ujawniając jego ogólną geometrię, kształt i wymiary stopy fundamentowej, a przede wszystkim precyzyjne rozmieszczenie i typy prętów zbrojeniowych w każdej części konstrukcji. Z przekroju odczytasz, jak zbrojenie jest ułożone, jakie ma średnice i w jakich odległościach są rozmieszczone poszczególne pręty. To tu zaczyna się cała analiza.
Zbrojenie główne (nośne): Pionowe pręty, które walczą z naporem ziemi
Zbrojenie główne, nazywane również nośnym, to te pręty, które przejmują największe obciążenia i siły zginające. W murach oporowych zazwyczaj znajdziesz je pionowo w ścianie, umieszczone od strony naporu gruntu, oraz poziomo w płycie fundamentowej. Ich zadaniem jest przeciwstawienie się siłom, które dążą do wygięcia lub złamania muru. Z reguły do zbrojenia głównego stosuje się stal o wysokiej wytrzymałości, taką jak klasa A-III (obecnie oznaczana jako B500), co gwarantuje odpowiednią nośność i bezpieczeństwo konstrukcji.
Zbrojenie rozdzielcze (poziome): Jak zapewnia stabilność i zapobiega rysom?
Choć zbrojenie rozdzielcze, często nazywane montażowym, nie przejmuje głównych obciążeń konstrukcyjnych, jego rola jest nie do przecenienia. To ono zapewnia prawidłowy montaż zbrojenia głównego, utrzymując pręty w odpowiednim rozstawie. Ponadto, zbrojenie rozdzielcze pomaga równomiernie rozłożyć obciążenia na całą powierzchnię muru i, co bardzo ważne, przeciwdziała powstawaniu rys skurczowych betonu, które mogłyby osłabić konstrukcję. Zazwyczaj jego ilość stanowi około 10-15% zbrojenia głównego, ale jest to element, którego nie wolno bagatelizować.Stopa fundamentowa i jej zbrojenie: Klucz do stateczności całej konstrukcji
Stopa fundamentowa to podstawa każdego muru oporowego, dosłownie i w przenośni. Jej zbrojenie jest absolutnie kluczowe dla stateczności całej konstrukcji, ponieważ to właśnie ona zapobiega przewróceniu się muru lub jego przesunięciu pod wpływem parcia gruntu. Zbrojenie stopy musi być zaprojektowane tak, aby skutecznie przejmować siły zginające i ścinające, które powstają na styku z gruntem. Co więcej, musi ono ściśle współpracować ze zbrojeniem ściany, tworząc jedną, spójną i stabilną konstrukcję. Bez solidnej stopy, nawet najlepiej zazbrojona ściana nie spełni swojej roli.
Kluczowe oznaczenia na rysunku, które musisz znać
Aby w pełni zrozumieć projekt zbrojenia, musisz poznać język, którym posługują się inżynierowie. Kluczowe oznaczenia na rysunku to swego rodzaju "alfabet", bez którego niemożliwe jest prawidłowe wykonanie konstrukcji. Przyjrzyjmy się najważniejszym z nich.
Średnica i klasa stali (np. ø12 A-IIIN): Co te symbole oznaczają dla wytrzymałości?
Symbole takie jak "ø12" i "A-IIIN" to podstawowe informacje o stali zbrojeniowej. "ø12" oznacza średnicę pręta, w tym przypadku 12 milimetrów. Im większa średnica, tym większa nośność pręta. Z kolei "A-IIIN" (lub nowsze oznaczenie B500) to klasa stali, która określa jej wytrzymałość na rozciąganie oraz inne właściwości mechaniczne. Wyższa klasa stali oznacza większą wytrzymałość, co pozwala na zastosowanie mniejszej ilości materiału lub mniejszych średnic prętów. Te parametry są fundamentalne dla bezpieczeństwa i ekonomii konstrukcji ich pomyłka może mieć tragiczne konsekwencje.
Rozstaw prętów (np. e=15 cm): Dlaczego precyzja ma fundamentalne znaczenie?
Oznaczenie "e=15 cm" informuje nas o rozstawie prętów, czyli odległości między ich osiami. Precyzyjne zachowanie określonego rozstawu jest krytyczne dla równomiernego rozłożenia naprężeń w betonie i zapewnienia odpowiedniej nośności całej konstrukcji. Zarówno zbyt duży rozstaw, który może prowadzić do nadmiernych zarysowań i osłabienia muru, jak i zbyt mały, utrudniający prawidłowe zagęszczenie betonu wokół prętów, mogą skutkować poważnymi problemami konstrukcyjnymi. To jeden z tych detali, gdzie diabeł tkwi w szczegółach.
Otulina (np. C=50 mm): Niezbędna ochrona przed korozją i ogniem
Otulina betonowa, oznaczana na rysunkach jako "C=50 mm", to warstwa betonu otaczająca pręty zbrojeniowe. Pełni ona podwójną, niezwykle ważną rolę. Po pierwsze, chroni stal przed korozją. Beton, dzięki swojemu alkalicznemu środowisku, tworzy pasywną warstwę ochronną na powierzchni stali. Po drugie, otulina zwiększa odporność ogniową konstrukcji, opóźniając nagrzewanie się prętów w przypadku pożaru. Typowe grubości otuliny to 30 mm dla ścian i 50 mm dla spodu fundamentu, gdzie kontakt z gruntem jest bardziej agresywny. Niewłaściwa otulina to prosta droga do przedwczesnej degradacji muru.Długość zakładu i kotwienia: Jak zapewnić ciągłość pracy zbrojenia?
Długość zakładu i długość zakotwienia prętów to pojęcia kluczowe dla zapewnienia ciągłości pracy zbrojenia. Długość zakładu to odcinek, na którym dwa pręty nakładają się na siebie, aby efektywnie przenosić siły. Z kolei długość zakotwienia to minimalna długość, na jaką pręt musi być zatopiony w betonie, aby siły mogły być bezpiecznie przeniesione z pręta na beton. Bez odpowiednich długości zakładów i zakotwień, zbrojenie nie będzie działać jako spójna całość, a siły nie zostaną prawidłowo przeniesione. "Startery", czyli pręty startowe wypuszczone z fundamentu, są doskonałym przykładem elementu, który wymaga precyzyjnie określonego zakotwienia, aby połączyć ławę ze ścianą.

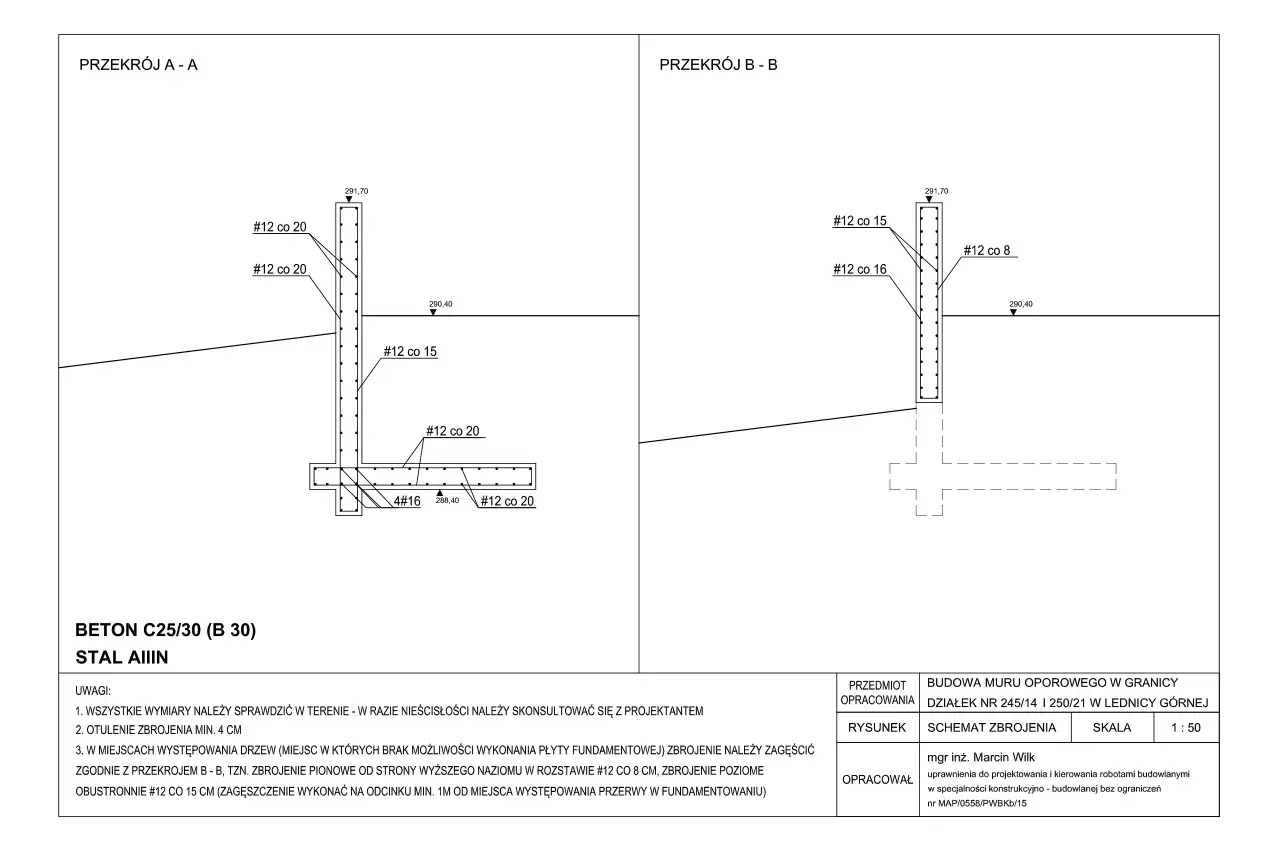

Analiza przykładowego rysunku: Zbrojenie muru oporowego typu „L”
Teraz, gdy znamy już podstawy, przyjrzyjmy się, jak wszystkie te elementy łączą się w praktycznym przykładzie. Mur oporowy typu "L" jest jednym z najczęściej stosowanych rozwiązań, dlatego jego analiza pozwoli nam utrwalić wiedzę i zobaczyć, jak teoria przekłada się na konkretny projekt.
Schemat zbrojenia ściany pionowej: Gdzie umieścić główne pręty?
W murze oporowym typu "L", pionowa ściana jest elementem, który bezpośrednio styka się z naporem gruntu. Dlatego też główne pręty zbrojeniowe, które mają za zadanie przejmować siły rozciągające wynikające z tego naporu, są zazwyczaj umieszczane od strony gruntu. Ich rozmieszczenie jest kluczowe muszą być odpowiednio zagęszczone i zakotwione, aby skutecznie przeciwdziałać momentom zginającym. Zbrojenie rozdzielcze, ułożone poziomo, spina te pręty główne, zapewniając ich stabilność i równomierne rozłożenie naprężeń w całej ścianie. To logiczne podejście, wynikające z analizy obciążeń.
Schemat zbrojenia płyty fundamentowej: Jak połączyć je ze ścianą?
Płyta fundamentowa w murze typu "L" jest integralną częścią konstrukcji, która stabilizuje mur przed przewróceniem i przesunięciem. Jej zbrojenie jest projektowane tak, aby skutecznie przeciwdziałać momentom zginającym i siłom ścinającym, które powstają pod wpływem obciążeń pionowych i poziomych. Kluczowym aspektem jest tu jednak sposób połączenia zbrojenia płyty ze zbrojeniem ściany. Pręty zbrojeniowe ze ściany muszą być odpowiednio zakotwione w płycie, tworząc monolityczne połączenie. Często stosuje się tzw. "haki" lub "kolana", które zapewniają ciągłość konstrukcyjną i efektywne przenoszenie sił między tymi dwoma elementami. Bez tego połączenia mur nie byłby stabilny.
Detal narożnika: Krytyczny punkt, w którym zbiegają się największe siły
Detale narożników na rysunkach zbrojenia to miejsca, którym należy poświęcić szczególną uwagę. Narożniki są punktami koncentracji naprężeń, gdzie siły z różnych kierunków zbiegają się, tworząc złożone stany naprężeń. Wymagają one specjalnego wzmocnienia, często poprzez zagęszczenie zbrojenia, zastosowanie dodatkowych prętów ukośnych lub specjalnych kształtek. Rysunki techniczne muszą precyzyjnie pokazywać, jak zbrojenie ściany i fundamentu łączy się w narożnikach, aby zapewnić ciągłość i wytrzymałość konstrukcji w tym newralgicznym punkcie. Ignorowanie tych detali to proszenie się o problemy w przyszłości.
Najczęstsze błędy projektowe i wykonawcze, których należy unikać
Jako inżynier widziałem wiele murów oporowych zarówno tych wzorowo wykonanych, jak i tych, które niestety były przykładem poważnych zaniedbań. Chcę Cię przestrzec przed najczęstszymi błędami, które mogą mieć katastrofalne skutki dla bezpieczeństwa i trwałości konstrukcji. Nawet drobne odstępstwa od projektu mogą mieć poważne konsekwencje.
Błąd #1: Zbyt mała lub zbyt duża otulina czym to grozi?
Niewłaściwa grubość otuliny betonowej to jeden z najczęstszych, a jednocześnie najbardziej podstępnych błędów. Zbyt mała otulina prowadzi do szybkiej korozji zbrojenia, ponieważ stal traci swoją ochronę przed wilgocią i czynnikami atmosferycznymi. Skorodowane pręty tracą swoją nośność, co osłabia całą konstrukcję. Z kolei zbyt duża otulina, choć rzadziej spotykana, może zmniejszyć efektywną wysokość przekroju betonu, a także niepotrzebnie zwiększyć zużycie materiału. Pamiętaj, że otulina to pierwsza linia obrony zbrojenia.
Błąd #2: Niewłaściwa klasa stali lub średnica prętów ukryta wada konstrukcyjna
To jest moim zdaniem jeden z najpoważniejszych błędów, ponieważ jest to "ukryta wada konstrukcyjna", trudna do wykrycia po zakończeniu prac. Użycie stali o niższej klasie (np. A-0 zamiast A-III/B500) lub prętów o mniejszej średnicy niż przewidziane w projekcie drastycznie obniża nośność muru. Taka konstrukcja może nie wytrzymać obciążeń, dla których została zaprojektowana, co w konsekwencji prowadzi do jej awarii. Zawsze należy dokładnie weryfikować dostarczane materiały i ich zgodność z dokumentacją projektową.
Błąd #3: Złe połączenie zbrojenia na styku ławy i ściany
Styk ławy fundamentowej ze ścianą to jeden z najbardziej krytycznych obszarów w murze oporowym. Niewłaściwe połączenie zbrojenia w tym miejscu, na przykład zbyt krótkie zakotwienie starterów lub brak odpowiednich haków, jest częstym błędem wykonawczym. Prowadzi to do braku ciągłości konstrukcyjnej, co objawia się powstawaniem zarysowań, a w skrajnych przypadkach utratą nośności w tym kluczowym obszarze. Mur przestaje pracować jako monolit, a jego stabilność jest poważnie zagrożona.
Błąd #4: Ignorowanie drenażu na rysunku prosta droga do awarii
Drenaż jest często niedocenianym, a jednak absolutnie kluczowym elementem każdego muru oporowego. Brak lub złe wykonanie drenażu to prosta droga do awarii. Gromadząca się za murem woda nie tylko zwiększa parcie hydrostatyczne, co może przeciążyć konstrukcję, ale także prowadzi do zawilgocenia gruntu i utraty jego parametrów nośnych. Drenaż jest zazwyczaj wyraźnie pokazany na rysunkach wykonawczych i jego ignorowanie to poważne zaniedbanie, które może mieć katastrofalne skutki dla stabilności i trwałości muru.
Co jeszcze znajdziesz na kompletnym rysunku konstrukcyjnym muru oporowego?
Rysunek zbrojenia to tylko część kompleksowego projektu muru oporowego. Aby konstrukcja była trwała, bezpieczna i funkcjonalna, musi uwzględniać wiele innych, równie ważnych elementów. Poniżej przedstawię Ci, co jeszcze powinno znaleźć się na kompletnym rysunku konstrukcyjnym.
Hydroizolacja i system drenażu: Niezbędne elementy chroniące przed wodą
Jak już wspomniałem przy okazji błędów, hydroizolacja i system drenażu to absolutnie niezbędne elementy każdego muru oporowego. Na rysunku konstrukcyjnym powinny być precyzyjnie określone typy materiałów hydroizolacyjnych (np. folie kubełkowe, masy bitumiczne) oraz szczegóły wykonania drenażu (np. rury drenarskie, warstwy filtracyjne). Te elementy chronią konstrukcję przed szkodliwym działaniem wody gruntowej, zapobiegając zawilgoceniu, korozji zbrojenia i nadmiernemu parciu hydrostatycznemu. Ich prawidłowe wykonanie to gwarancja długowieczności muru.
Dylatacje: Dlaczego Twój mur musi mieć przestrzeń do "pracy"?
W dłuższych murach oporowych, zwłaszcza tych narażonych na zmienne warunki temperaturowe, niezbędne są dylatacje, czyli szczeliny dylatacyjne. Na rysunku konstrukcyjnym powinny być one wyraźnie zaznaczone wraz z określeniem ich szerokości i sposobu wykonania. Dylatacje pozwalają konstrukcji na "pracę" rozszerzanie się i kurczenie pod wpływem zmian temperatury oraz niewielkich osiadań gruntu. Zapobiegają one powstawaniu niekontrolowanych pęknięć i uszkodzeń, które mogłyby osłabić mur. To element, który zapewnia elastyczność i odporność konstrukcji na naturalne ruchy.
Przeczytaj również: DeWalt DCN890: Wiązarka do zbrojenia? Porównanie i opłacalność
Klasa betonu (np. C25/30) i klasa ekspozycji: Jak wpływają na dobór zbrojenia?
Na rysunku konstrukcyjnym zawsze znajdziesz informacje o klasie betonu (np. C25/30) oraz klasie ekspozycji (np. XC3, XD1). Klasa betonu określa jego wytrzymałość na ściskanie, a także inne właściwości, takie jak mrozoodporność czy wodoszczelność. Klasa ekspozycji natomiast informuje o warunkach środowiskowych, w jakich będzie pracować konstrukcja (np. narażenie na cykle zamrażania-rozmrażania, działanie agresywnych substancji). Te parametry mają bezpośredni wpływ na dobór grubości otuliny zbrojenia i ogólną trwałość muru. Odpowiedni dobór betonu jest kluczowy dla odporności konstrukcji na warunki zewnętrzne i jej długoterminowej funkcjonalności.
