Zbrojenie belek żelbetowych: Eurokod 2 i 4 błędy, których unikniesz

Witaj w szczegółowym poradniku, który stanowi kompendium wiedzy na temat zasad zbrojenia belek żelbetowych, kluczowych dla bezpieczeństwa i trwałości każdej konstrukcji. Artykuł ten, oparty na wytycznych Eurokodu 2 (PN-EN 1992-1-1), jest niezbędnym źródłem informacji dla studentów budownictwa, inżynierów, techników i projektantów, poszukujących precyzyjnych wytycznych technicznych.

Dlaczego poprawne zbrojenie belki jest fundamentem bezpieczeństwa konstrukcji?

Zanim zagłębimy się w szczegółowe wytyczne Eurokodu 2, chciałbym wprowadzić Cię w podstawowe zagadnienia dotyczące współpracy betonu i stali w belkach żelbetowych. Zrozumienie tej synergii jest kluczowe do docenienia, dlaczego prawidłowe zbrojenie jest absolutnie niezbędne dla bezpieczeństwa i trwałości każdej konstrukcji.

Rola stali i betonu: idealna współpraca dwóch materiałów

Beton to materiał o znakomitej wytrzymałości na ściskanie, ale niestety jest bardzo słaby na rozciąganie. Można powiedzieć, że w strefie rozciąganej zachowuje się krucho. I tu z pomocą przychodzi stal zbrojeniowa, która z kolei doskonale radzi sobie z siłami rozciągającymi. Ta idealna współpraca beton przejmujący ściskanie, a stal rozciąganie sprawia, że żelbet jest jednym z najbardziej efektywnych materiałów konstrukcyjnych. Bez zbrojenia, betonowa belka poddana zginaniu pękłaby i uległa zniszczeniu w strefie rozciąganej, zanim osiągnęłaby swoją pełną nośność na ściskanie.

Zginanie a ścinanie: dwa kluczowe wyzwania dla każdej belki

W każdej belce, pod wpływem obciążeń, występują dwa główne typy sił wewnętrznych: siły zginające i siły ścinające. Siły zginające powodują rozciąganie w jednej części przekroju (zazwyczaj na dole w przęsłach i na górze nad podporami) i ściskanie w drugiej. Za przenoszenie sił rozciągających od zginania odpowiada przede wszystkim zbrojenie podłużne. Z kolei siły ścinające dążą do "przecięcia" belki w poprzek. Tutaj kluczową rolę odgrywa zbrojenie poprzeczne, czyli strzemiona, które nie tylko przenoszą te siły, ale także zapobiegają wyboczeniu prętów podłużnych i utrzymują cały szkielet zbrojeniowy w spójnej formie. Wyobraź sobie belkę jako stos książek bez spięcia gumkami (strzemionami) łatwo się rozsunie pod naciskiem (ścinaniem).

Konsekwencje błędów w zbrojeniu: od zarysowań po katastrofę budowlaną

Niestety, nawet drobne błędy w projektowaniu lub wykonawstwie zbrojenia mogą mieć katastrofalne skutki. Niewłaściwa ilość stali, jej złe rozmieszczenie, niedostateczna otulina czy niepoprawne kotwienie mogą prowadzić do szeregu problemów. Począwszy od nadmiernych zarysowań, które obniżają estetykę i szczelność, przez korozję zbrojenia (co jest niezwykle groźne dla trwałości), aż po utratę nośności elementu, a w skrajnych przypadkach do katastrofy budowlanej. Dlatego tak ważne jest ścisłe przestrzeganie norm, takich jak Eurokod 2, które minimalizują to ryzyko, dostarczając sprawdzonych i bezpiecznych wytycznych.

Zbrojenie podłużne na zginanie: szkielet nośny belki

Przejdźmy teraz do serca każdej belki żelbetowej zbrojenia podłużnego. To ono stanowi główny szkielet nośny, odpowiedzialny za przejmowanie sił rozciągających i ściskających wynikających ze zginania. Prawidłowe zaprojektowanie i ułożenie tych prętów zgodnie z Eurokodem 2 jest absolutnym priorytetem.

Zbrojenie dolne i górne: kto, kiedy i gdzie pracuje?

W belkach żelbetowych rozróżniamy zbrojenie dolne i górne. Zbrojenie dolne jest kluczowe w strefach, gdzie belka jest rozciągana od spodu, co najczęściej ma miejsce w przęsłach belek swobodnie podpartych lub ciągłych. Jego głównym zadaniem jest przenoszenie tych sił rozciągających. Z kolei zbrojenie górne pełni kilka funkcji. W strefach nad podporami belek ciągłych przejmuje siły rozciągające (gdy belka "wisi" na podporze), a w pozostałych miejscach często działa jako zbrojenie ściskane (współpracując z betonem) lub konstrukcyjne, niezbędne do prawidłowego montażu strzemion i utrzymania szkieletu zbrojeniowego w odpowiedniej pozycji. Jego rozmieszczenie zmienia się więc dynamicznie w zależności od schematu statycznego i rozkładu momentów zginających.

Minimalny stopień zbrojenia wg Eurokodu 2: dlaczego beton nie może zostać sam?

Eurokod 2 jasno określa konieczność stosowania minimalnego stopnia zbrojenia (A_s,min). Może się wydawać, że skoro beton sam w sobie ma pewną wytrzymałość na rozciąganie, to można by zrezygnować ze stali w strefach o małych naprężeniach. Nic bardziej mylnego! Minimalne zbrojenie jest absolutnie niezbędne, aby zapobiec nagłemu, kruchemu zniszczeniu elementu po zarysowaniu betonu. Gdy beton pęka pod wpływem rozciągania, całe obciążenie musi zostać przejęte przez stal. Bez odpowiedniej ilości stali, element mógłby ulec zniszczeniu bez ostrzeżenia. Wartość A_s,min zależy od parametrów betonu (m.in. średniej wytrzymałości na rozciąganie f_ctm) i stali (granicy plastyczności f_yk), co podkreśla kompleksowość podejścia normowego.

Maksymalny stopień zbrojenia: kiedy więcej stali to już problem?

Podobnie jak zbyt mała, tak i zbyt duża ilość stali zbrojeniowej może być problematyczna. Eurokod 2 określa maksymalny stopień zbrojenia (A_s,max). Dlaczego? Przede wszystkim, nadmierna ilość prętów utrudnia prawidłowe zagęszczenie betonu, co może prowadzić do powstawania pustek i obniżenia nośności. Ponadto, zbyt dużo stali może zmienić charakter zniszczenia elementu z plastycznego (z ostrzeżeniem) na kruchy, co jest niepożądane z punktu widzenia bezpieczeństwa. Dodatkowo, zwiększa to masę własną konstrukcji i oczywiście koszty. Zgodnie z normą, pole przekroju zbrojenia nie powinno przekraczać 4% pola przekroju betonu (A_c), a w miejscach łączenia prętów na zakład, gdzie prętów jest więcej, limit ten wynosi 8% A_c.

Dobór średnic i rozstaw prętów głównych: praktyczne zasady konstrukcyjne

Praktyczne zasady doboru średnic prętów podłużnych są równie ważne, co ich ilość. Generalnie, zaleca się stosowanie prętów o średnicy nie mniejszej niż 8 mm, natomiast dla prętów ściskanych minimalna średnica to zazwyczaj 12 mm. Kluczowy jest również rozstaw prętów. Musi być on na tyle duży, aby umożliwić swobodny przepływ i prawidłowe zagęszczenie mieszanki betonowej wokół zbrojenia. Zbyt gęste ułożenie prętów prowadzi do powstawania pustek i "gniazd" żwirowych, co osłabia konstrukcję. Jednocześnie, rozstaw nie może być zbyt duży, aby zapewnić efektywną współpracę stali z betonem i ograniczyć szerokość zarysowań.

Zbrojenie poprzeczne na ścinanie: strażnik integralności belki

Po omówieniu zbrojenia podłużnego, które dba o odporność na zginanie, musimy skupić się na zbrojeniu poprzecznym. To ono jest prawdziwym strażnikiem integralności belki, chroniąc ją przed siłami ścinającymi i zapewniając, że cały element działa jako spójna całość.

Czym są strzemiona i dlaczego są absolutnie niezbędne?

Strzemiona to pręty zbrojeniowe ułożone prostopadle do zbrojenia podłużnego, tworzące zamknięte pętle wokół niego. Ich rola jest wieloraka i absolutnie kluczowa. Przede wszystkim, przenoszą siły ścinające, zapobiegając ukośnym pęknięciom, które mogłyby doprowadzić do zniszczenia belki. Po drugie, zapobiegają wyboczeniu prętów podłużnych, szczególnie tych ściskanych, zwiększając ich efektywną nośność. Po trzecie, utrzymują pręty główne w odpowiedniej pozycji podczas betonowania, zapewniając prawidłowe ułożenie całego szkieletu zbrojeniowego. Na koniec, strzemiona znacząco poprawiają ciągliwość elementu, co jest niezwykle ważne dla bezpieczeństwa konstrukcji w przypadku przeciążeń. Zazwyczaj stosujemy strzemiona zamknięte i pionowe, choć w specyficznych przypadkach mogą występować inne konfiguracje.

Zasady rozmieszczania strzemion: gdzie i dlaczego należy je zagęszczać?

Rozmieszczenie strzemion wzdłuż belki nie jest jednolite. Siły ścinające są największe w strefach przypodporowych, dlatego właśnie tam konieczne jest zagęszczanie strzemion. Im bliżej podpory, tym gęściej powinny być rozmieszczone. W środku przęsła, gdzie siły ścinające są mniejsze (lub bliskie zeru w przypadku obciążenia równomiernie rozłożonego), strzemiona mogą być rozmieszczone rzadziej, choć zawsze należy zachować minimalny rozstaw konstrukcyjny. Strefy zagęszczenia strzemion są zazwyczaj określone w projekcie i stanowią kluczowy element zapewnienia nośności na ścinanie.

Jak Eurokod 2 definiuje minimalną średnicę i rozstaw strzemion?

Eurokod 2 precyzyjnie określa wymagania dotyczące strzemion. Minimalna średnica strzemion nie powinna być mniejsza niż 6 mm, a także nie mniejsza niż 25% maksymalnej średnicy prętów podłużnych, które obejmuje. Jest to ważne dla zapewnienia odpowiedniej sztywności i nośności strzemion. Jeśli chodzi o maksymalny rozstaw podłużny strzemion, norma podaje kilka kryteriów, które należy spełnić. Zazwyczaj rozstaw ten nie powinien przekraczać 0,75d (gdzie d to wysokość użyteczna przekroju), ale także innych wartości zależnych od klasy betonu, ilości zbrojenia na ścinanie i typu elementu. W strefach zagęszczenia te wartości są dodatkowo redukowane, aby sprostać większym obciążeniom.

Czy pręty odginane to wciąż aktualne rozwiązanie na ścinanie?

W przeszłości, zwłaszcza w starszych normach, często stosowano pręty odginane jako formę zbrojenia na ścinanie. Polegało to na odginaniu części prętów podłużnych pod kątem w strefach przypodporowych. Chociaż teoretycznie spełniały one swoją rolę, ich wykonanie było bardziej skomplikowane i mniej precyzyjne niż w przypadku strzemion. Współcześnie, zbrojenie na ścinanie w postaci strzemion jest zdecydowanie preferowanym i bardziej efektywnym rozwiązaniem. W wielu przypadkach pręty odginane zostały całkowicie wycofane z praktyki projektowej lub są stosowane bardzo rzadko, głównie ze względu na trudności wykonawcze i lepszą kontrolę jakości przy użyciu strzemion.

Otulina: niewidzialna tarcza ochronna dla Twojego zbrojenia

Otulina zbrojenia to często niedoceniany, a jednak niezwykle istotny element każdej konstrukcji żelbetowej. To niewidzialna warstwa betonu, która stanowi prawdziwą tarczę ochronną dla Twojego zbrojenia, decydując o jego trwałości i bezpieczeństwie całej konstrukcji.

Trzy kluczowe funkcje otuliny: przyczepność, ochrona przed korozją i ogniem

Otulina to warstwa betonu znajdująca się między powierzchnią pręta zbrojeniowego a zewnętrzną krawędzią elementu. Pełni ona trzy fundamentalne funkcje:

1. Zapewnienie przyczepności stali do betonu: Dzięki otulinie siły mogą być efektywnie przenoszone między stalą a betonem, co jest podstawą działania żelbetu jako materiału kompozytowego.
2. Ochrona stali przed korozją: Beton jest materiałem alkalicznym, co tworzy pasywną warstwę ochronną na powierzchni stali. Odpowiednia grubość otuliny zapobiega penetracji wilgoci, dwutlenku węgla i innych czynników agresywnych, które mogłyby doprowadzić do korozji zbrojenia, a w konsekwencji do osłabienia konstrukcji.
3. Zwiększenie odporności ogniowej elementu: W przypadku pożaru, otulina chroni stal przed szybkim nagrzewaniem się i utratą wytrzymałości, co jest kluczowe dla zachowania integralności konstrukcji przez określony czas.

Jak grubość otuliny zależy od środowiska? Analiza klas ekspozycji

Grubość otuliny (oznaczana jako c_nom) nie jest wartością stałą, lecz jest precyzyjnie określana przez Eurokod 2 w zależności od wielu czynników. Najważniejszym z nich jest klasa ekspozycji, która charakteryzuje warunki środowiskowe, w jakich będzie pracować konstrukcja (np. sucho, wilgotno, narażenie na cykle zamrażania-rozmrażania, agresja chemiczna, obecność chlorków). Im bardziej agresywne środowisko, tym grubsza otulina jest wymagana. Dodatkowo, na grubość otuliny wpływa klasa betonu, średnica zbrojenia oraz wymagania przeciwpożarowe. W praktyce wartości nominalne otuliny mogą wahać się od 20 mm w środowiskach łagodnych do nawet 55 mm i więcej w warunkach szczególnie agresywnych. To zróżnicowanie podkreśla, jak ważna jest indywidualna analiza dla każdego projektu.

Jak zapewnić właściwą grubość otuliny na budowie: rola dystansów

Nawet najlepiej zaprojektowana otulina nie spełni swojej funkcji, jeśli nie zostanie prawidłowo wykonana na budowie. Kluczową rolę w utrzymaniu zbrojenia w odpowiedniej pozycji i zapewnieniu właściwej grubości otuliny odgrywają dystanse (podkładki dystansowe). Są to specjalne elementy (plastikowe, betonowe lub metalowe) umieszczane między zbrojeniem a deskowaniem, które gwarantują zachowanie projektowanego odstępu. Niewłaściwa otulina zarówno zbyt mała, jak i zbyt duża może prowadzić do poważnych konsekwencji. Zbyt mała przyspiesza korozję i obniża odporność ogniową, natomiast zbyt duża może zmniejszyć efektywną wysokość przekroju, a także zwiększyć ryzyko odprysków betonu.

Ciągłość zbrojenia: sztuka kotwienia i łączenia prętów

Aby zbrojenie mogło efektywnie przenosić siły w całej konstrukcji, musi stanowić ciągłą i spójną sieć. Osiąga się to poprzez prawidłowe zakotwienie prętów oraz ich łączenie. To prawdziwa sztuka inżynierska, która wymaga precyzji i zrozumienia mechaniki materiałów.

Zakotwienie prętów na podporach: jak zapewnić pełne przeniesienie sił?

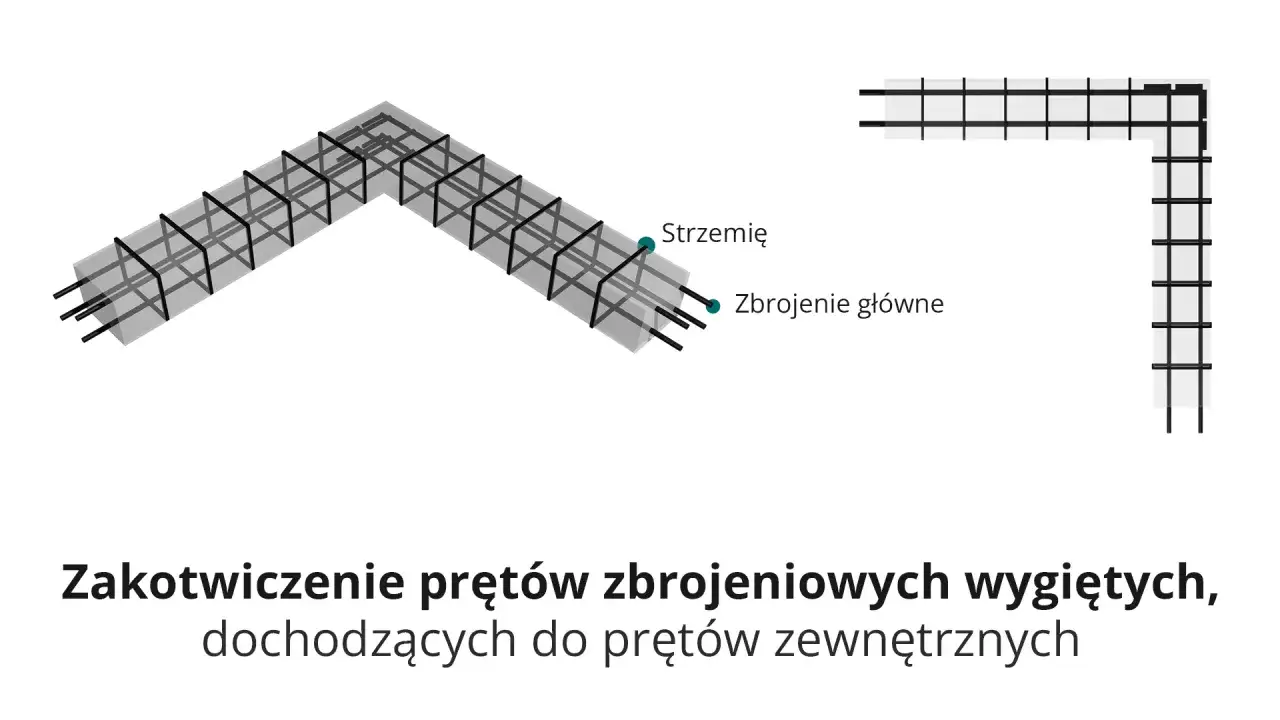

Zakotwienie prętów to proces zapewniający, że siły działające w pręcie zbrojeniowym są efektywnie przenoszone na otaczający go beton. Jest to szczególnie krytyczne na podporach, gdzie pręty często kończą się lub zmieniają swoją funkcję. Długość zakotwienia (L_bd) jest niezbędna, aby siła w pręcie mogła "rozłożyć się" na odpowiednio dużej powierzchni betonu, zanim pręt zostanie zakończony. Na długość tę wpływa wiele czynników, takich jak klasa betonu, klasa stali, warunki przyczepności (np. ułożenie pręta w elemencie) oraz średnica pręta. Eurokod 2 precyzyjnie określa metody obliczania L_bd, a pręty doprowadzone do podpory muszą być zakotwione na odpowiedniej długości poza jej krawędzią, często poprzez zagięcie lub zastosowanie specjalnych kształtów końcówek.

Łączenie prętów na zakład: gdzie można to robić bezpiecznie i na jaką długość?

W praktyce budowlanej często zachodzi potrzeba łączenia prętów zbrojeniowych, ponieważ nie zawsze możliwe jest zastosowanie prętów o długości obejmującej cały element. Najczęściej stosowaną metodą jest łączenie prętów na zakład. Polega ono na ułożeniu dwóch prętów obok siebie na pewnej długości, tak aby siły mogły być przenoszone z jednego pręta na drugi poprzez beton. Kluczowe zasady stosowania zakładów to:

• Unikanie stref maksymalnych naprężeń: Zakładów nie należy lokalizować w miejscach, gdzie występują największe momenty zginające lub siły rozciągające, aby nie osłabiać konstrukcji w najbardziej krytycznych punktach.
• Rozmieszczanie zakładów mijankowo: Aby uniknąć koncentracji osłabień, zakłady powinny być rozmieszczane w różnych przekrojach, a nie wszystkie w jednym miejscu.
• Minimalna długość zakładu: Długość zakładu jest precyzyjnie określona przez normy i zależy od średnicy prętów, klasy stali i betonu oraz warunków przyczepności. Zbyt krótki zakład może skutkować utratą ciągłości zbrojenia.

Nowoczesne alternatywy dla zakładów: kiedy warto rozważyć systemy skręcane?

Chociaż łączenie na zakład jest powszechne, istnieją również nowoczesne alternatywy, które zyskują na popularności, zwłaszcza w przypadku dużych średnic prętów lub w konstrukcjach o wysokich wymaganiach. Są to mechaniczne połączenia prętów, takie jak systemy skręcane (np. mufy) lub zgrzewane. Ich zastosowanie jest uzasadnione, gdy:

• przestrzeń na zakład jest ograniczona (np. w gęsto zbrojonych elementach),
• wymagana jest pełna ciągłość i wytrzymałość pręta (połączenie mechaniczne często gwarantuje wytrzymałość równą prętowi niezłączonemu),
• stosowane są pręty o bardzo dużych średnicach, gdzie długość zakładu byłaby nieekonomicznie duża.

Zalety tych systemów to m.in. mniejsza ilość stali, szybszy montaż i większa niezawodność, choć wiążą się one z wyższymi kosztami początkowymi.

Konstrukcyjne detale, które decydują o sukcesie

Poza podstawowymi zasadami zbrojenia, istnieją również specyficzne detale konstrukcyjne, które, choć czasem pomijane, mają ogromny wpływ na zachowanie się belek żelbetowych w różnych warunkach. Ich prawidłowe zaprojektowanie i wykonanie to klucz do długowieczności i bezpieczeństwa.

Zbrojenie przypowierzchniowe w belkach wysokich: jak zapobiegać rysom?

W belkach o dużej wysokości (zazwyczaj powyżej 1 m) lub przy stosowaniu prętów głównych o dużych średnicach (powyżej 32 mm), konieczne jest zastosowanie zbrojenia przypowierzchniowego, zwanego również zbrojeniem skórnym. Jest to siatka z drobnych prętów umieszczana blisko powierzchni betonu. Jej główną rolą jest kontrolowanie zarysowań skurczowych i termicznych, które mogą pojawić się w rozległych powierzchniach betonu. Zbrojenie to zapobiega powstawaniu szerokich, nieestetycznych i potencjalnie szkodliwych rys, a także zmniejsza ryzyko odprysków betonu, które mogłyby odsłonić zbrojenie główne.

Kształtowanie zbrojenia w strefie oparcia belki na innym elemencie

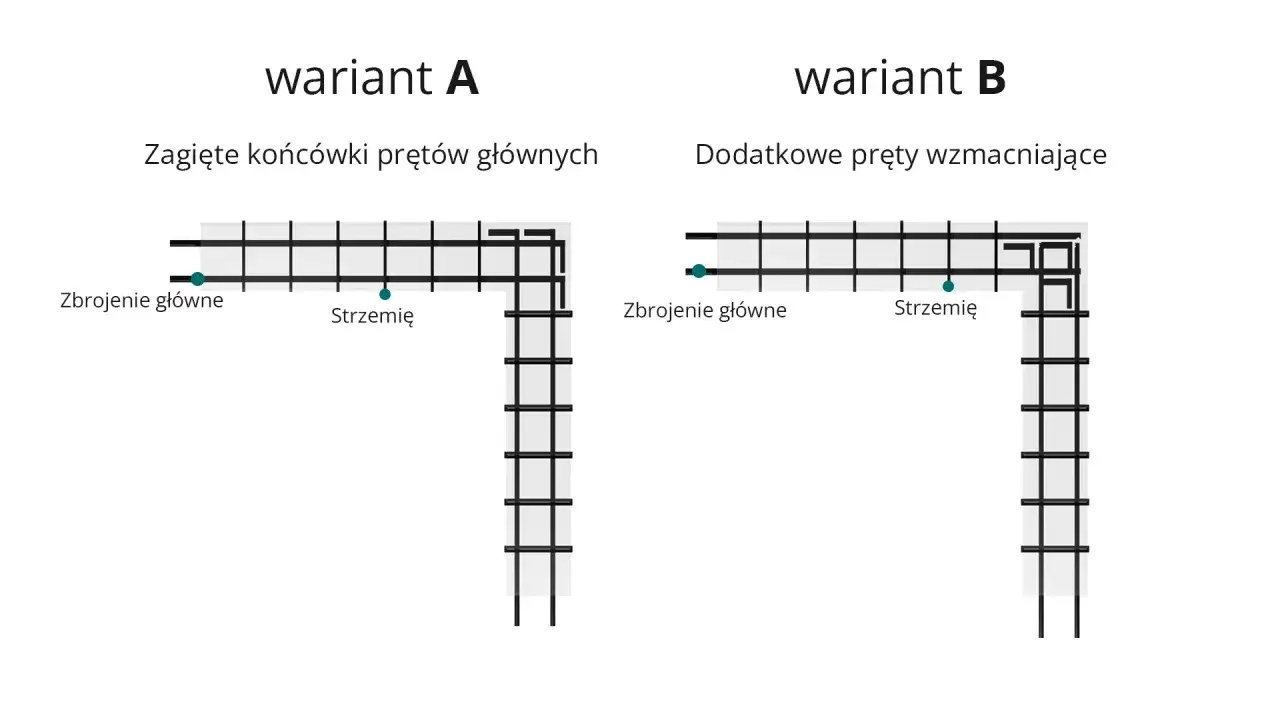

Miejsca, w których belka opiera się na innym elemencie konstrukcyjnym czy to na słupie, czy na innej belce są szczególnie newralgiczne. W tych węzłach następuje przeniesienie dużych obciążeń, a rozkład naprężeń jest złożony. Dlatego kształtowanie zbrojenia w tych strefach wymaga szczególnej uwagi. Należy zapewnić prawidłowe zakotwienie prętów, często poprzez ich zagięcie lub zastosowanie dodatkowych prętów kotwiących. Niewłaściwe ukształtowanie zbrojenia w tych krytycznych węzłach może prowadzić do lokalnych uszkodzeń, a nawet utraty nośności całej konstrukcji. Zawsze staram się zwracać szczególną uwagę na te detale w moich projektach.

Belka a tarcza: kiedy klasyczne zasady zbrojenia przestają obowiązywać?

Warto pamiętać, że klasyczne zasady zbrojenia belek, które omawiamy, dotyczą elementów, w których wysokość jest znacznie mniejsza niż rozpiętość. Istnieją jednak elementy, które choć wyglądają jak belki, są w rzeczywistości tarczami żelbetowymi. Tarcze to elementy, w których wysokość jest porównywalna z rozpiętością, a obciążenia są rozłożone w płaszczyźnie elementu. W takich przypadkach klasyczne zasady zbrojenia belek mogą być niewystarczające lub wręcz nieodpowiednie. Wymagane jest zastosowanie innych podejść projektowych, uwzględniających specyficzny rozkład naprężeń i mechanizmy przenoszenia obciążeń charakterystyczne dla tarcz. To ważne rozróżnienie, które pozwala uniknąć błędów w projektowaniu.

Najczęstsze błędy wykonawcze i projektowe: praktyczna checklista do unikania wpadek

Jako inżynier, widziałem wiele konstrukcji i wiem, że nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. Podsumowując ten artykuł, chciałbym przedstawić najczęściej popełniane błędy, które mogą mieć poważne konsekwencje dla bezpieczeństwa i trwałości konstrukcji. Traktuj to jako praktyczną checklistę, która pomoże Ci unikać wpadek.

Błąd nr 1: Niewłaściwy rozstaw prętów i brak zagęszczenia strzemion

Jednym z najczęstszych błędów jest nieprawidłowy rozstaw prętów podłużnych, który może utrudniać prawidłowe zagęszczenie betonu, tworząc pustki. Równie groźny jest brak zagęszczenia strzemion, zwłaszcza w strefach przypodporowych, gdzie siły ścinające są największe. Konsekwencją jest drastyczne obniżenie nośności belki na ścinanie, co może prowadzić do jej nagłego, kruchego zniszczenia. Zawsze upewnij się, że strzemiona są ułożone zgodnie z projektem, szczególnie w krytycznych obszarach.

Błąd nr 2: Zbyt mała lub zbyt duża otulina zbrojenia

Jak już wspomniałem, otulina to tarcza ochronna. Zbyt mała otulina (np. wskutek braku dystansów lub ich złego rozmieszczenia) prowadzi do szybkiej korozji zbrojenia, a także obniża odporność ogniową elementu. Z drugiej strony, zbyt duża otulina, choć rzadziej spotykana, również jest problemem zmniejsza efektywną wysokość przekroju (ramię sił wewnętrznych), co obniża nośność na zginanie, a także może prowadzić do odprysków betonu w wyniku skurczu. Precyzyjne utrzymanie projektowanej grubości otuliny jest absolutnie kluczowe.

Błąd nr 3: Nieprawidłowa długość i lokalizacja zakładów prętów

Błędy w łączeniu prętów na zakład to kolejny poważny problem. Nieprawidłowa długość zakładu (zbyt krótka) uniemożliwia pełne przeniesienie sił między prętami, co skutkuje utratą ciągłości zbrojenia i osłabieniem przekroju. Równie groźna jest zła lokalizacja zakładów umieszczanie ich w strefach maksymalnych naprężeń (np. w środku przęsła dla zbrojenia dolnego) koncentruje osłabienia w najbardziej krytycznych miejscach, co może prowadzić do przedwczesnego zniszczenia elementu. Pamiętaj o mijankowym rozmieszczaniu zakładów!

Przeczytaj również: Jak zrobić konstrukcje pod schody? Uniknij błędów! Poradnik

Błąd nr 4: Niewłaściwe zakotwienie zbrojenia na podporach skrajnych

Ostatni, ale nie mniej ważny błąd, to brak odpowiedniego zakotwienia zbrojenia na podporach, zwłaszcza tych skrajnych. Jeśli pręty nie są zakotwione na wystarczającą długość poza krawędzią podpory, nie mogą przekazać pełnej siły do betonu. Skutkuje to tym, że belka nie osiąga swojej projektowanej nośności, a w skrajnych przypadkach może dojść do "wyślizgnięcia się" zbrojenia z betonu i zniszczenia elementu w tym newralgicznym miejscu. Zawsze sprawdzaj długości zakotwienia i upewnij się, że są zgodne z projektem.
