Podciąg żelbetowy: Zbrojenie wg Eurokodu 2 unikaj tych błędów!

Ten artykuł stanowi kompleksowy przewodnik po projektowaniu i wykonawstwie zbrojenia w podciągach żelbetowych, kluczowych elementach konstrukcyjnych. Dowiesz się, jakie siły działają na podciągi, jak prawidłowo rozmieścić zbrojenie główne i strzemiona zgodnie z Eurokodem 2, oraz jak unikać najczęstszych błędów, które mogą zagrozić bezpieczeństwu konstrukcji.

Fundament bezpieczeństwa: Dlaczego prawidłowe zbrojenie podciągu jest absolutnie kluczowe?

Jako inżynier z wieloletnim doświadczeniem, z pełnym przekonaniem mogę stwierdzić, że prawidłowe zbrojenie podciągu żelbetowego jest absolutnym fundamentem bezpieczeństwa każdej konstrukcji. To nie jest tylko kwestia estetyki czy zgodności z projektem to kwestia przenoszenia obciążeń, trwałości i, co najważniejsze, bezpieczeństwa ludzi. Podciąg, jako element nośny, przejmuje ciężar od stropów, ścian czy innych elementów i przekazuje go dalej na podpory. Bez odpowiednio zaprojektowanego i wykonanego zbrojenia, cała ta misterna sieć obciążeń mogłaby runąć. Dlatego tak ważne jest, aby każdy, kto ma do czynienia z projektowaniem czy wykonawstwem, rozumiał jego kluczową rolę i nie lekceważył żadnego detalu.

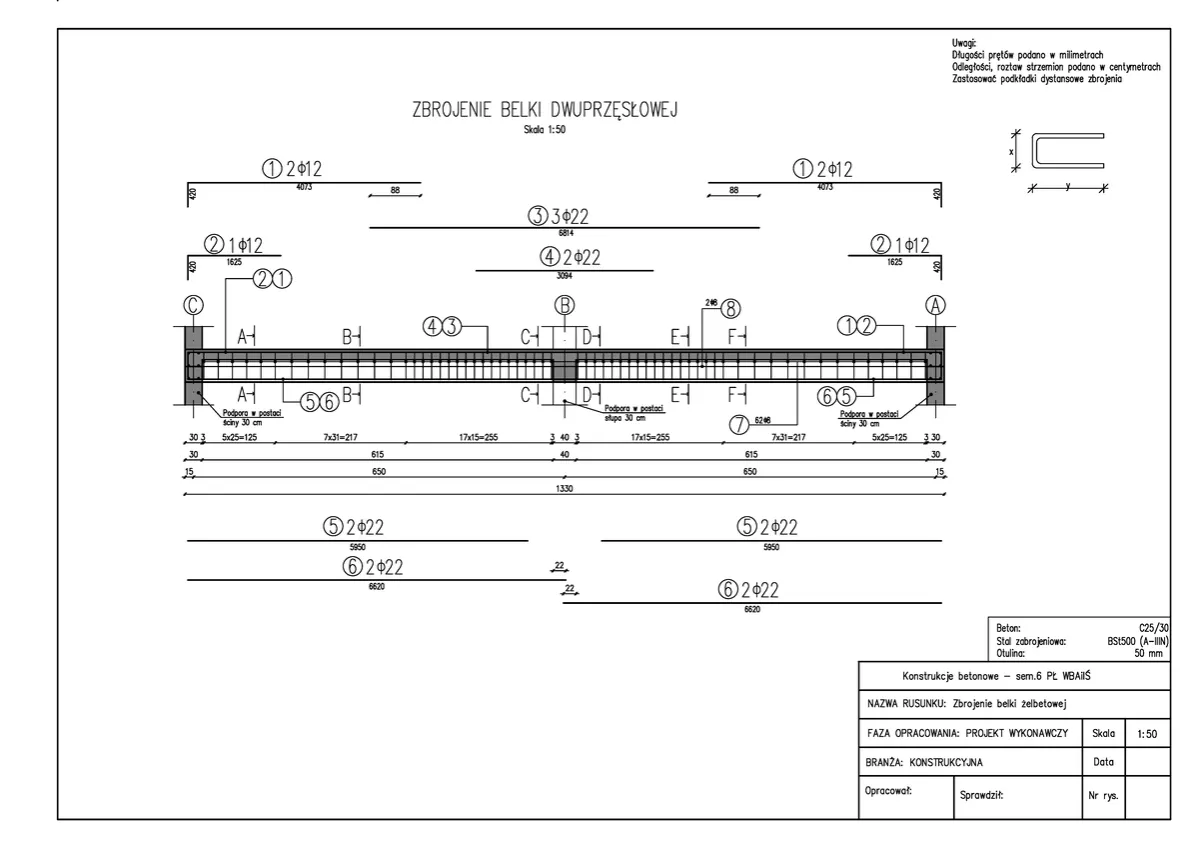

Jakie siły działają na podciąg i jaką rolę odgrywają w nim stalowe pręty?

W podciągu żelbetowym, podobnie jak w każdej belce, dominują dwa rodzaje sił: siły zginające i siły ścinające. Beton, choć doskonale radzi sobie z przenoszeniem sił ściskających, jest niestety bardzo słaby na rozciąganie. I tu właśnie wkracza stal! Stalowe pręty zbrojeniowe, umieszczone w odpowiednich miejscach, przejmują te siły rozciągające, współpracując z betonem, który przenosi ściskanie. To właśnie ta synergia betonu i stali, tworząca żelbet, sprawia, że podciąg może bezpiecznie przenosić znaczne obciążenia. Jak już wspomniałem w

Zbrojenie główne kontra strzemiona: Poznaj podział zadań wewnątrz belki

Aby zrozumieć, jak działa podciąg, musimy jasno rozróżnić role zbrojenia głównego i strzemion. Zbrojenie główne (podłużne) to te pręty, które biegną wzdłuż osi podciągu. Ich podstawowym zadaniem jest przenoszenie sił rozciągających, które powstają w wyniku zginania. W strefach, gdzie podciąg jest rozciągany (np. na dole w przęsłach belek swobodnie podpartych, lub na górze nad podporami w belkach ciągłych), tam właśnie musi znaleźć się zbrojenie główne. Z kolei strzemiona (zbrojenie poprzeczne) to te mniejsze pręty, które oplatają zbrojenie główne. Ich główna funkcja to przenoszenie sił ścinających, które są szczególnie duże w pobliżu podpór. Ale to nie wszystko! Strzemiona pełnią również inną, często niedocenianą rolę zapobiegają wyboczeniu prętów ściskanych zbrojenia głównego, utrzymując je w odpowiedniej pozycji. Jak podkreślono w

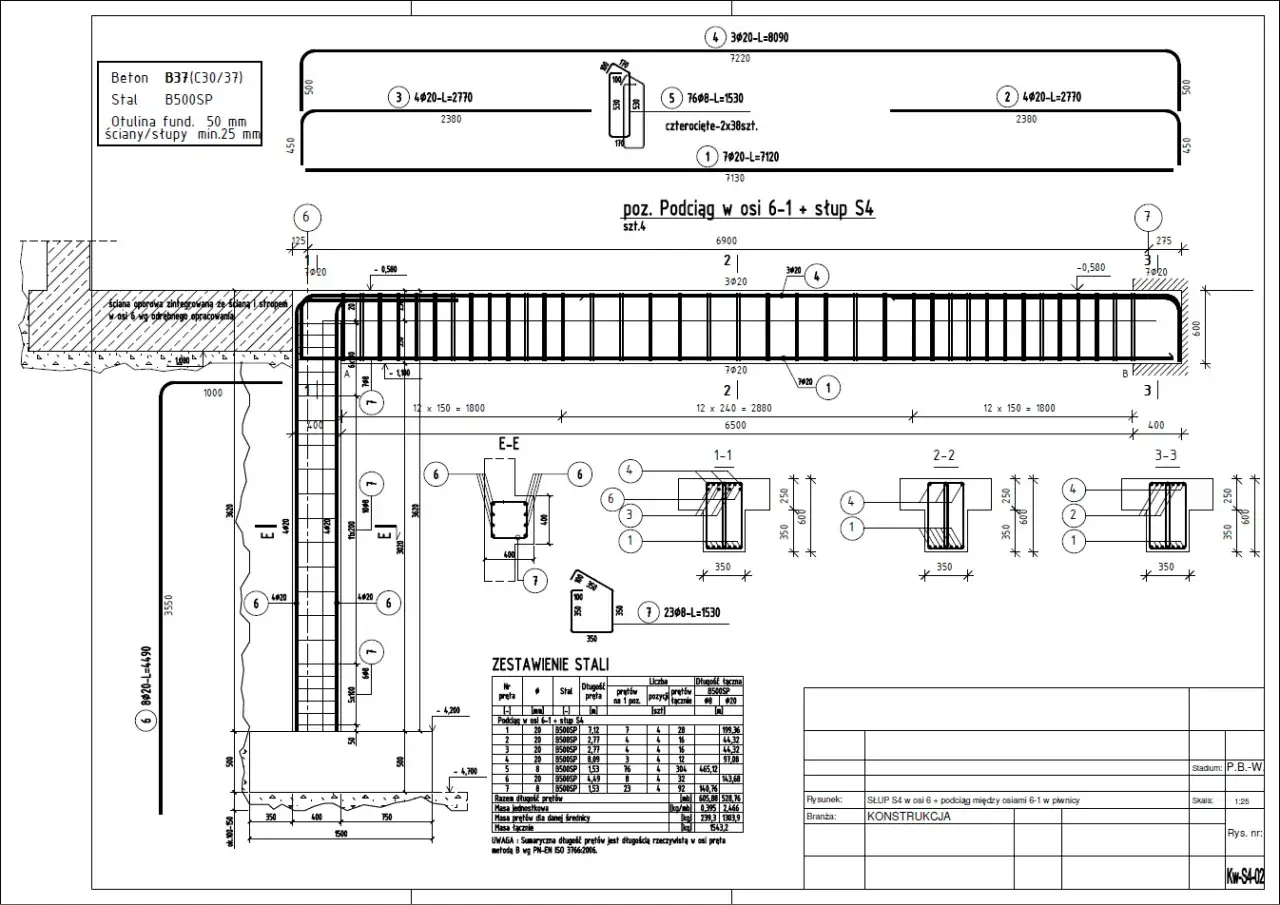

Zanim chwycisz za cęgi: Kluczowe zasady projektowania zbrojenia według Eurokodu 2

Przed przystąpieniem do jakichkolwiek prac na budowie, kluczowe jest zrozumienie i ścisłe przestrzeganie zasad projektowania. W Polsce, podobnie jak w większości krajów europejskich, podstawą do prawidłowego projektowania zbrojenia jest Eurokod 2, czyli norma PN-EN 1992. To nie jest zbiór luźnych wskazówek, lecz obligatoryjny dokument, który gwarantuje bezpieczeństwo i funkcjonalność konstrukcji. Ignorowanie jego zapisów to prosta droga do poważnych problemów, a nawet katastrofy budowlanej. Moje doświadczenie pokazuje, że każda próba "optymalizacji" poza normą kończy się drogo i boleśnie.

Minimalne i maksymalne zbrojenie: Jakich granic nie możesz przekroczyć, by nie osłabić konstrukcji?

Eurokod 2 bardzo precyzyjnie określa zarówno minimalne, jak i maksymalne wymagania dotyczące stopnia zbrojenia w przekroju żelbetowym. Dlaczego są one tak ważne? Zbyt mała ilość zbrojenia, czyli poniżej minimum, może prowadzić do kruchego zniszczenia elementu. Oznacza to, że konstrukcja może zawalić się nagle, bez wcześniejszych ostrzegawczych sygnałów, takich jak widoczne pęknięcia. Z drugiej strony, zbyt duża ilość zbrojenia, powyżej maksimum, również jest problematyczna. Po pierwsze, utrudnia to właściwe betonowanie beton może nie dotrzeć do wszystkich zakamarków, tworząc raki i pustki. Po drugie, nadmierne zbrojenie może ograniczyć plastyczność konstrukcji, co jest niepożądane w przypadku przeciążeń. Zawsze powtarzam, że umiar i precyzja są tu kluczem.

Eurokod 2 określa minimalny i maksymalny stopień zbrojenia (procentowy udział stali w przekroju betonowym), aby zapewnić właściwą pracę konstrukcji i uniknąć jej kruchego zniszczenia.

Otulina betonu: Dlaczego jej grubość decyduje o dziesiątkach lat trwałości podciągu?

Otulina betonu to warstwa betonu, która otacza pręty zbrojeniowe. Jej znaczenie jest absolutnie fundamentalne i często niedoceniane. Otulina pełni trzy kluczowe funkcje, które w dużej mierze decydują o długowieczności konstrukcji. Po pierwsze, chroni zbrojenie przed korozją. Stal w kontakcie z wilgocią i tlenem rdzewieje, zwiększa swoją objętość, co prowadzi do pękania betonu i degradacji elementu. Po drugie, otulina zapewnia odporność ogniową. W przypadku pożaru, to właśnie ta warstwa betonu opóźnia nagrzewanie się stali, co pozwala konstrukcji dłużej zachować nośność. Po trzecie, gwarantuje odpowiednią przyczepność stali do betonu, co jest niezbędne do efektywnego przenoszenia sił między tymi dwoma materiałami. Grubość otuliny zależy od wielu czynników, takich jak klasa ekspozycji (czyli warunki środowiskowe, na które konstrukcja jest narażona), wymagana odporność ogniowa oraz średnica pręta. Typowe wartości, jak wspomniałem w

Zakotwienie i długość zakładu: Jak zapewnić nieprzerwaną pracę stali w betonie?

W kontekście zbrojenia, pojęcia zakotwienia i długości zakładu są absolutnie kluczowe dla zapewnienia ciągłości przenoszenia sił w konstrukcji. Zakotwienie to nic innego jak sposób, w jaki pręt zbrojeniowy jest "chwytany" przez beton na swoim końcu, aby siły mogły być z niego efektywnie przekazane do elementu wsporczego (np. słupa czy wieńca). Bez prawidłowego zakotwienia, pręt mógłby się po prostu "wyciągnąć" z betonu pod obciążeniem. Z kolei długość zakładu dotyczy sytuacji, gdy musimy połączyć dwa pręty zbrojeniowe, ponieważ jeden jest zbyt krótki. Wówczas pręty nakładają się na siebie na pewnej długości, zwanej właśnie długością zakładu, i są ze sobą wiązane. To pozwala na kontynuację przenoszenia sił z jednego pręta na drugi, bez osłabienia konstrukcji. Zarówno długości zakotwienia, jak i zakładu są ściśle określone w normach (oczywiście w Eurokodzie 2!) i zależą od wielu czynników, takich jak średnica pręta, klasa betonu i warunki przyczepności. Jak podkreślono w

Zbrojenie podciągu krok po kroku: Od teorii i schematu do praktyki na budowie

Przejdźmy teraz od suchych teorii i norm do konkretnych działań na placu budowy. Moim celem jest pokazanie, jak teoretyczne zasady przekładają się na praktyczne rozmieszczenie zbrojenia w podciągu. Musimy pamiętać, że każdy podciąg, w zależności od jego funkcji i obciążeń, będzie miał nieco inne zbrojenie, ale ogólne zasady pozostają niezmienne.

Zbrojenie dolne (na zginanie): Gdzie i jak prawidłowo ułożyć główne pręty nośne?

Zbrojenie dolne to serce każdego podciągu, szczególnie w przypadku belek swobodnie podpartych. To właśnie ono, umieszczone w dolnej części przekroju, w strefie rozciąganej, przejmuje dodatnie momenty zginające. Ważne jest, aby te główne pręty nośne były ułożone precyzyjnie, zgodnie z projektem. Zazwyczaj stosuje się kilka prętów o większej średnicy. Zgodnie z informacjami z

Zbrojenie górne (podporowe): Kiedy jest niezbędne i jak je poprawnie zamontować?

Zbrojenie górne nie zawsze jest wymagane na całej długości podciągu, ale staje się absolutnie niezbędne w przypadku belek ciągłych (wieloprzęsłowych), czyli takich, które opierają się na więcej niż dwóch podporach. Nad tymi pośrednimi podporami, w górnej strefie przekroju, pojawiają się ujemne momenty zginające, co oznacza, że górna część podciągu jest rozciągana. Właśnie tam musimy umieścić zbrojenie górne. Jego poprawne zamontowanie i zakotwienie w sąsiednich przęsłach jest kluczowe dla zapewnienia ciągłości konstrukcji i przeniesienia tych ujemnych momentów. Często spotyka się tam pręty wygięte, tzw. "kosze" zbrojeniowe, które zapewniają odpowiednie zakotwienie.

Strzemiona: Cichy bohater odporności na ścinanie. Jak zagęścić je tam, gdzie to najważniejsze?

Strzemiona to prawdziwi cisi bohaterowie w konstrukcji podciągu. Choć często są mniejsze i mniej widoczne niż zbrojenie główne, ich rola w przenoszeniu sił ścinających jest nie do przecenienia. Moje doświadczenie pokazuje, że to właśnie w strefach przypodporowych, gdzie siły ścinające są największe, należy szczególnie zadbać o zagęszczenie rozstawu strzemion. Zgodnie z

Praktyczny schemat zbrojenia: Wizualizacja dla belki jednoprzęsłowej i wieloprzęsłowej

Dla lepszego zrozumienia, wyobraźmy sobie dwa typowe scenariusze. W przypadku belki jednoprzęsłowej (opartej na dwóch podporach), zbrojenie dolne biegnie na całej długości, a strzemiona są zagęszczone przy podporach i rzadsze w środku. Zbrojenie górne może być minimalne, montowane głównie w celu utrzymania strzemion. Natomiast w belce wieloprzęsłowej, sytuacja jest bardziej złożona: zbrojenie dolne występuje w przęsłach, a zbrojenie górne jest kluczowe nad podporami, gdzie przejmuje momenty ujemne. Strzemiona, podobnie jak w belce jednoprzęsłowej, są zagęszczone przy wszystkich podporach. Wizualizacja tych schematów jest kluczowa dla każdego, kto chce zrozumieć, jak stal pracuje w betonie.

Najdroższe błędy w zbrojeniu podciągów: Sprawdź, czego musisz unikać za wszelką cenę

Niestety, na placach budowy często spotykam się z błędami, które mogą mieć katastrofalne skutki. Jako inżynier, zawsze staram się edukować i przestrzegać przed najczęstszymi pułapkami. Błędy w zbrojeniu podciągów to nie tylko kwestia poprawek i dodatkowych kosztów to realne zagrożenie dla bezpieczeństwa konstrukcji. Odwołując się do listy z

Zbyt mała liczba strzemion przy podporach: Cichy wróg, który zagraża nośności belki

To jeden z najbardziej krytycznych błędów, z którym się spotykam. Siły ścinające są największe właśnie w strefach przypodporowych. Jeśli tam rozstaw strzemion jest zbyt rzadki lub ich liczba niewystarczająca, odporność belki na ścinanie drastycznie spada. Konsekwencją może być nagłe, kruche zniszczenie elementu, bez żadnych wcześniejszych widocznych sygnałów. Belka po prostu "pęka" pod obciążeniem. To cichy wróg, który może czaić się w konstrukcji latami, aż do momentu przeciążenia.

Pomylone zbrojenie górne i dolne: Jak nie odwrócić ról strefy ściskanej i rozciąganej?

Ten błąd, choć wydaje się trywialny, jest niezwykle poważny. Zamiana miejscami zbrojenia górnego i dolnego oznacza, że pręty, które miały pracować na rozciąganie, znajdą się w strefie ściskanej, gdzie ich efektywność jest minimalna. Co gorsza, strefa rozciągana pozostanie bez odpowiedniego wzmocnienia. To tak, jakbyśmy założyli buty na ręce niby są, ale nie spełniają swojej funkcji. Taka pomyłka drastycznie obniża nośność elementu i może prowadzić do jego szybkiego zniszczenia.

Niewłaściwa otulina i brak dystansów: Prosta droga do korozji i degradacji konstrukcji

Brak odpowiedniej otuliny betonu, czy to z powodu jej zbyt małej grubości, czy nierównomiernego rozłożenia (często przez brak dystansów), to prosta droga do katastrofy. Zbrojenie, pozbawione należytej ochrony, jest narażone na działanie wilgoci i tlenu, co prowadzi do szybkiej korozji. Rdzawe produkty korozji zwiększają swoją objętość, co powoduje pękanie betonu, osłabienie przyczepności i ostatecznie degradację całej konstrukcji. Pęknięcia te są często widoczne na powierzchni elementu i są sygnałem alarmowym, że coś jest nie tak.

Błędne zakotwienie prętów w wieńcu lub słupie: Dlaczego to grozi katastrofą budowlaną?

Niewystarczająca długość zakotwienia prętów w elementach wsporczych, takich jak słupy czy wieńce, to błąd, który może mieć najbardziej dramatyczne konsekwencje. Jeśli pręty nie są odpowiednio zakotwione, nie mogą efektywnie przekazać sił z podciągu na podporę. To prowadzi do utraty nośności połączenia, a w skrajnych przypadkach do całkowitego rozłączenia elementów i, niestety, do katastrofy budowlanej. Zawsze sprawdzam długości zakotwienia z największą uwagą, bo to jeden z tych detali, który decyduje o wszystkim.

Praktyka wykonawcza: Jak przygotować i połączyć zbrojenie podciągu na placu budowy?

Po omówieniu teorii i potencjalnych błędów, skupmy się na tym, jak prawidłowo wykonać zbrojenie na placu budowy. To właśnie tutaj, w praktyce, teoria spotyka się z rzeczywistością. Precyzja i staranność na tym etapie są absolutnie kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji. Jak wspomniano w

Szkielet zbrojeniowy: Jak poprawnie przygotować "kosz" przed umieszczeniem go w szalunku?

Zanim zbrojenie trafi do szalunku, powinno zostać przygotowane w formie tzw. "kosza" zbrojeniowego. Oznacza to, że wszystkie pręty główne i strzemiona są ze sobą połączone w jeden, stabilny element. Kluczowe jest precyzyjne gięcie prętów zgodnie z projektem każdy promień gięcia ma znaczenie. Następnie strzemiona muszą być rozmieszczone dokładnie według rozstawu wskazanego w projekcie i solidnie związane z prętami głównymi. Dobrze przygotowany kosz jest sztywny i łatwy do transportu oraz umieszczenia w szalunku, co minimalizuje ryzyko jego deformacji podczas dalszych prac.

Wiązanie zbrojenia: Jak zapewnić stabilność szkieletu podczas betonowania?

Przeczytaj również: Klucz do gięcia zbrojenia: Jaki wybrać? DIY czy kupić?

Jak prawidłowo połączyć zbrojenie podciągu ze zbrojeniem słupów i stropu, by stworzyć monolityczną całość?

Podciąg nigdy nie pracuje w izolacji. Jest częścią większego systemu konstrukcyjnego, a jego prawidłowe połączenie z sąsiednimi elementami takimi jak słupy i zbrojenie stropu jest absolutnie kluczowe. Tylko w ten sposób możemy zapewnić monolityczną pracę całej konstrukcji i efektywne przenoszenie obciążeń. Oznacza to, że pręty zbrojeniowe podciągu muszą być odpowiednio zakotwione w słupach, a zbrojenie stropu powinno być płynnie połączone ze zbrojeniem podciągu, często poprzez odpowiednie ułożenie prętów i zapewnienie wymaganych długości zakładu. Należy tu ściśle przestrzegać wymagań normowych dotyczących długości zakotwienia i zakładu na połączeniach. To jest ten moment, w którym cała konstrukcja staje się jednym, spójnym organizmem, zdolnym do bezpiecznego przenoszenia obciążeń.
