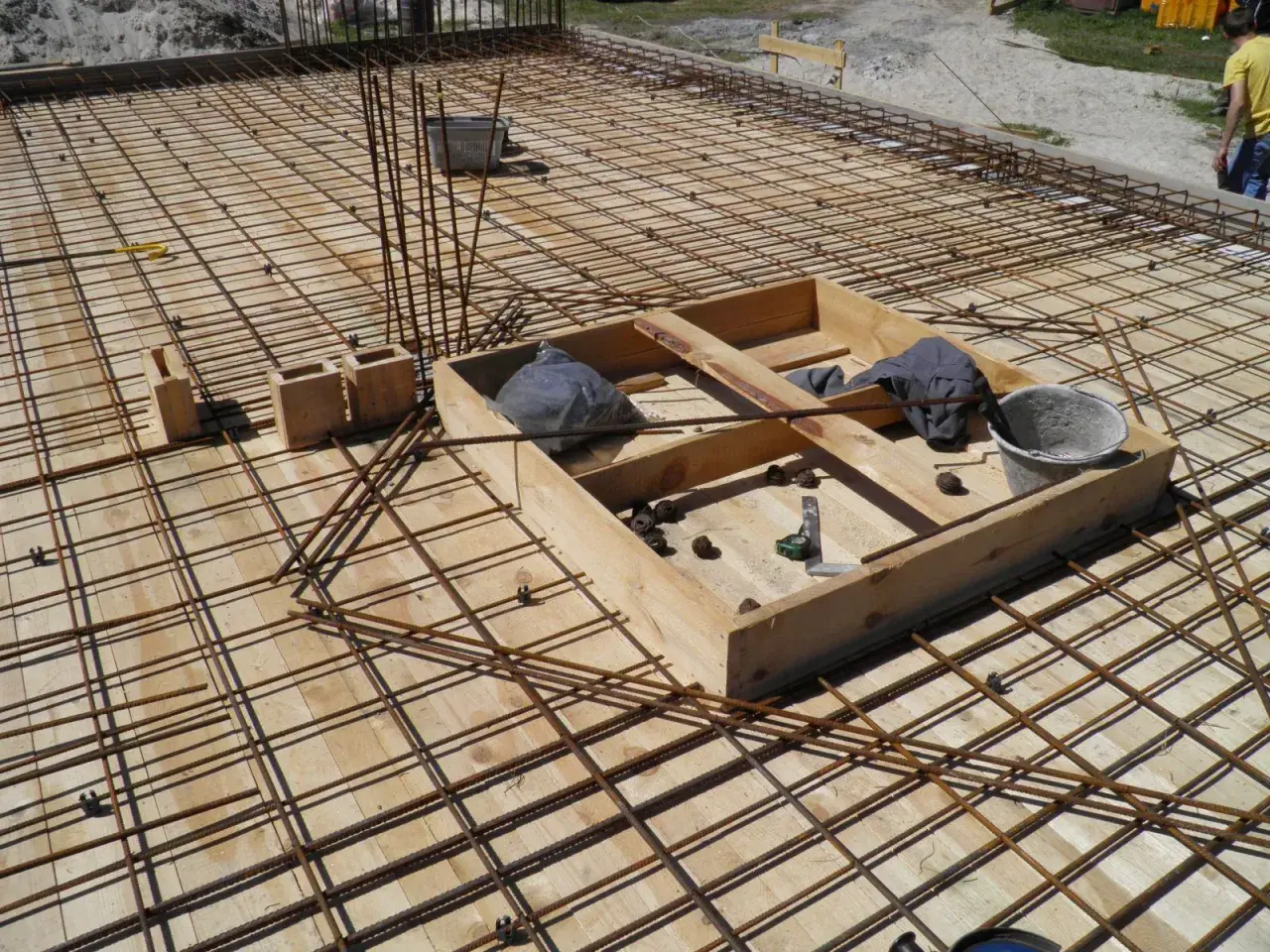

Kluczowe zasady prawidłowego zbrojenia otworów w płytach żelbetowych
- Zbrojenie wokół otworów musi kompensować przerwane zbrojenie główne, często wymagając dwukrotnie większego przekroju.
- Otwory klasyfikuje się na małe (bez dozbrojenia), średnie (dozbrojenie krawędziowe i ukośne) oraz duże (wymagające wymianów).
- Niezbędne jest stosowanie zbrojenia krawędziowego (górą i dołem) oraz ukośnego w narożach, aby zapobiec koncentracji naprężeń.
- Dla dużych otworów kluczowe jest projektowanie wymianów ukrytych belek przejmujących obciążenia.
- Najczęstsze błędy to pominięcie zbrojenia dodatkowego, brak zbrojenia ukośnego, niewłaściwe zakotwienie oraz brak dylatacji.
- Nowoczesne metody, takie jak analiza MES, optymalizują projektowanie zbrojenia, a wzmocnienia z włókien węglowych stanowią alternatywę dla tradycyjnych metod.
Dlaczego prawidłowe zbrojenie otworów to klucz do bezpieczeństwa konstrukcji?
Jak otwór osłabia płytę żelbetową? Zrozumienie mechaniki naprężeń
Kiedy projektujemy płyty żelbetowe, dążymy do stworzenia jednorodnego elementu, w którym siły rozkładają się w sposób przewidywalny. Wprowadzenie otworu do takiej struktury jest niczym wrzucenie kamienia do spokojnego stawu zaburza naturalny przepływ sił, a co za tym idzie, rozkład naprężeń. Wokół krawędzi otworu, a zwłaszcza w jego narożach, dochodzi do zjawiska koncentracji naprężeń. Oznacza to, że w tych punktach naprężenia są znacznie wyższe niż w pozostałej części płyty.
Co więcej, każdy otwór przerywa ciągłość zbrojenia głównego, które jest odpowiedzialne za przenoszenie sił rozciągających. To przerwane zbrojenie musi zostać w jakiś sposób skompensowane. W praktyce oznacza to, że w strefie bezpośrednio przylegającej do otworu, zbrojenie dodatkowe może być nawet dwukrotnie większe niż to, które byłoby wymagane w płycie bez otworu. Jest to kluczowe, ponieważ otwór zmienia rozkład naprężeń rozciągających i ściskających, co wymaga specjalnego podejścia projektowego, aby płyta zachowała swoją nośność i sztywność.
Konsekwencje błędów wykonawczych: od pęknięć po ryzyko katastrofy budowlanej
Niestety, często spotykam się z sytuacjami, gdzie zbrojenie otworów jest traktowane po macoszemu, a konsekwencje takich zaniedbań bywają katastrofalne. Niewłaściwe lub niewystarczające zbrojenie otworów prowadzi do szeregu problemów, zaczynając od estetycznych, a kończąc na zagrożeniu dla życia. Najczęściej obserwuje się powstawanie charakterystycznych pęknięć, które wychodzą z naroży otworu, biegnąc ukośnie w głąb płyty. To wyraźny sygnał, że w tych miejscach doszło do przekroczenia wytrzymałości betonu na rozciąganie z powodu koncentracji naprężeń.
W skrajnych przypadkach, zwłaszcza przy dużych obciążeniach lub dynamicznych oddziaływaniach, błędy te mogą prowadzić do lokalnych uszkodzeń konstrukcji, a nawet do zagrożenia dla stabilności całej płyty lub stropu. Może to skutkować koniecznością kosztownych napraw, wzmocnień, a w najgorszym scenariuszu rozbiórki części konstrukcji. Jako inżynier, zawsze podkreślam, że bezpieczeństwo użytkowników jest priorytetem, a wszelkie odstępstwa od zasad prawidłowego zbrojenia są niedopuszczalne.
Zasady wynikające z Eurokodu 2 a polska praktyka budowlana
Eurokod 2 (PN-EN 1992-1-1) stanowi fundament projektowania konstrukcji żelbetowych w Europie, w tym również w Polsce. Norma ta jasno określa ogólne wytyczne dotyczące zapewnienia ciągłości zbrojenia i konieczności uwzględnienia koncentracji naprężeń w miejscach osłabień, takich jak otwory. Chociaż Eurokod 2 nie podaje szczegółowych schematów zbrojenia dla każdego typu otworu, to jednak nakłada na projektanta obowiązek zapewnienia odpowiedniej nośności i trwałości konstrukcji.
W polskiej praktyce budowlanej, bazując na doświadczeniach i zasadach Eurokodu, wypracowaliśmy szereg szczegółowych rozwiązań konstrukcyjnych. Są to sprawdzone metody dozbrajania, które uwzględniają zarówno mechanikę konstrukcji, jak i praktyczne aspekty wykonawstwa. Ważne jest, aby projektanci i wykonawcy nie tylko znali ogólne zasady normowe, ale także potrafili zastosować je w praktyce, wybierając odpowiednie schematy zbrojenia, które są zgodne z duchem Eurokodu i zapewniają bezpieczeństwo na każdym etapie życia konstrukcji.
Kiedy otwór nie wymaga dozbrojenia, a kiedy jest ono absolutnie konieczne?
Klasyfikacja otworów w płytach żelbetowych jest kluczowa dla podjęcia decyzji o zakresie niezbędnego zbrojenia. Nie każdy otwór wymaga skomplikowanych zabiegów, ale ignorowanie tych większych to proszenie się o kłopoty.
Małe przejścia instalacyjne: czy zawsze trzeba je zbroić?
W mojej praktyce często spotykam się z pytaniem, czy każdy, nawet najmniejszy otwór, wymaga dodatkowego zbrojenia. Odpowiedź brzmi: nie zawsze. Małe otwory, takie jak te na pojedyncze przejścia instalacyjne (np. rury o średnicy do 5-10 cm), zazwyczaj nie wymagają dodatkowego zbrojenia. Ich wpływ na ogólną nośność płyty jest marginalny, a przerwane zbrojenie główne może być efektywnie kompensowane przez otaczający beton i sąsiednie pręty. W takich przypadkach wystarczy po prostu umieścić w deskowaniu odpowiednią wkładkę, na przykład ze styropianu, aby zachować kształt otworu. Jest to podejście praktyczne i ekonomiczne, zgodne z zasadami racjonalnego projektowania.
Średnie otwory (np. pod pojedynczy komin wentylacyjny): definicja i podstawowe zasady
Przechodząc do średnich otworów, sytuacja staje się bardziej złożona. Za "średnie" uważa się otwory, których bok nie przekracza około 30 cm, lub takie, których wymiary nie przekraczają 1/4 rozpiętości obliczeniowej płyty. W tych przypadkach dodatkowe dozbrojenie jest absolutnie konieczne. Musimy zastosować zbrojenie krawędziowe, zarówno górą, jak i dołem, aby przejąć siły rozciągające wzdłuż krawędzi otworu. Co więcej, niezwykle ważne jest również zbrojenie ukośne w narożach. Nawet jeden pręt ukośny przy każdym narożu może znacząco poprawić zachowanie płyty i zapobiec powstawaniu pęknięć. To minimalne, ale skuteczne rozwiązanie, które powinno być standardem.
Duże otwory (klatki schodowe, szachty instalacyjne): kiedy standardowe dozbrojenie to za mało?
Duże otwory, takie jak te przeznaczone na klatki schodowe, windy czy obszerne szachty instalacyjne, to już zupełnie inna kategoria. Kiedy wymiary otworu przekraczają 1/4 rozpiętości płyty, standardowe dozbrojenie krawędziowe i ukośne jest niewystarczające. W takich sytuacjach musimy myśleć o zaprojektowaniu tak zwanych "wymianów". Są to ukryte belki, które przejmują obciążenia z przerwanej części płyty i przekazują je na sąsiednie elementy nośne. Projektowanie dużych otworów wymaga indywidualnego podejścia, często z wykorzystaniem zaawansowanych metod obliczeniowych, takich jak Metoda Elementów Skończonych (MES), o której opowiem później. To obszar, w którym błędy mogą mieć najpoważniejsze konsekwencje.
Krok po kroku: Jak prawidłowo wykonać zbrojenie dodatkowe wokół otworu?
Prawidłowe wykonanie zbrojenia dodatkowego wokół otworu to sztuka, która wymaga precyzji i zrozumienia mechaniki. Oto moje wskazówki, jak podejść do tego zadania.Zasada nr 1: Kompensacja przerwanego zbrojenia głównego
To jest absolutna podstawa, której nie można pominąć. Kiedy wykonujemy otwór w płycie, przerywamy ciągłość zbrojenia głównego, które przenosi siły rozciągające. Moim zdaniem, kluczową zasadą jest, aby przekrój zbrojenia dodatkowego, ułożonego wokół krawędzi otworu, był nie mniejszy niż przekrój zbrojenia głównego przypadającego na szerokość otworu. Co więcej, w praktyce inżynierskiej często zalecam, aby ten przekrój był nawet większy na przykład o 50% lub 100% aby zapewnić odpowiednią rezerwę nośności i sztywności. To podejście minimalizuje ryzyko pęknięć i gwarantuje, że płyta będzie działać zgodnie z założeniami projektowymi.
Zbrojenie krawędziowe: Jakie pręty i w jakiej ilości ułożyć wzdłuż krawędzi otworu?
Zbrojenie krawędziowe to nic innego jak dodatkowe pręty proste, które układamy równolegle do krawędzi otworu. Są one niezbędne zarówno w górnej, jak i dolnej warstwie zbrojenia. Ich nadrzędnym zadaniem jest przejęcie sił rozciągających, które, jak już wspomniałem, koncentrują się w tej strefie. Ilość i średnica tych prętów powinny wynikać z zasady kompensacji przerwanego zbrojenia głównego. Zazwyczaj stosuje się pręty o średnicy zbliżonej do zbrojenia głównego płyty, a ich rozstaw jest dostosowany tak, aby zapewnić wymaganą powierzchnię przekroju. Pamiętajmy, że te pręty muszą być odpowiednio zakotwione poza strefą wpływu otworu, aby mogły skutecznie przenosić obciążenia.
Zbrojenie ukośne w narożach: Niezbędna ochrona przed pękaniem
Naroża otworów kwadratowych i prostokątnych to miejsca szczególnie narażone na spiętrzenie naprężeń. Ignorowanie tego faktu to prosta droga do powstawania charakterystycznych pęknięć ukośnych, które nie tylko szpecą, ale przede wszystkim świadczą o osłabieniu konstrukcji. Dlatego też zbrojenie ukośne (diagonalne) jest absolutnie niezbędne. Układa się je górą i dołem, prostopadle do dwusiecznej kąta naroża. Moje doświadczenie pokazuje, że zaleca się stosowanie co najmniej 3 prętów o średnicy zbrojenia głównego w każdym narożu. Dla otworów o boku powyżej 100 cm, ta liczba powinna być bezwzględnie przestrzegana, a nawet zwiększona, w zależności od analizy statycznej. To małe detale, które mają ogromne znaczenie dla trwałości i bezpieczeństwa.
Schematy i rysunki: Przykładowe układy prętów dla otworów prostokątnych i okrągłych
Wizualizacja jest kluczowa dla prawidłowego wykonawstwa. Dla otworów prostokątnych typowy schemat zbrojenia obejmuje zbrojenie krawędziowe (pręty proste wzdłuż każdej krawędzi) oraz zbrojenie ukośne w narożach. Pręty ukośne powinny być odpowiednio długie, aby zakotwić się poza strefą koncentracji naprężeń. W przypadku otworów okrągłych, zbrojenie główne jest często "opasane" dodatkowymi prętami, tworząc pierścień wokół otworu. Te pręty również muszą być odpowiednio zakotwione. Zawsze zachęcam do tworzenia czytelnych rysunków warsztatowych, które jednoznacznie pokażą średnice, rozstaw i długości zakotwienia wszystkich prętów. To minimalizuje ryzyko błędów na budowie.
Duże otwory w płycie: jak konstruować wymiany, by skutecznie przenosiły obciążenia?
Gdy mamy do czynienia z naprawdę dużymi otworami, tradycyjne metody dozbrajania przestają być wystarczające. Wtedy na scenę wkraczają wymiany elementy, które są sercem bezpiecznego projektowania takich osłabień.
Czym jest wymian i kiedy jego zastosowanie jest nieuniknione?
Wymian, często nazywany również podciągiem ukrytym, to nic innego jak żelbetowa rama lub belka, która jest sprytnie ukryta w grubości stropu. Jego głównym zadaniem jest przejęcie obciążeń z tej części płyty, której ciągłość została przerwana przez duży otwór, a następnie skuteczne przekazanie ich na sąsiednie elementy nośne, takie jak słupy czy ściany. Zastosowanie wymianów jest nieuniknione, gdy wymiary otworu przekraczają wspomniane wcześniej 1/4 rozpiętości płyty. Myślę tu o otworach pod klatki schodowe, szyby windowe czy duże szachty instalacyjne. W takich sytuacjach wymian staje się integralną częścią konstrukcji, bez której bezpieczne funkcjonowanie stropu byłoby niemożliwe.
Projektowanie wymianu jako belki ukrytej w grubości stropu
Projektowanie wymianu to zadanie wymagające precyzji i dogłębnej wiedzy inżynierskiej. Wymian funkcjonuje jak klasyczna belka, która zbiera obciążenia z przyległych fragmentów płyty. Kluczowe jest, aby jego szerokość nie przekraczała czterokrotności grubości płyty. Dzięki temu zachowuje on swój "ukryty" charakter, nie wystając poza płaszczyznę stropu, co jest często pożądane ze względów architektonicznych. Wymaga to jednak starannych obliczeń statyczno-wytrzymałościowych, uwzględniających zarówno momenty zginające, jak i siły tnące. Musimy pamiętać o odpowiednim zbrojeniu podłużnym, jak i strzemionach, które zapewnią nośność na ścinanie. To nie jest miejsce na kompromisy.
Praktyczne przykłady zbrojenia otworu na klatkę schodową
Weźmy na przykład otwór na klatkę schodową to jeden z najczęstszych przypadków, gdzie stosujemy wymiany. W takim scenariuszu, wokół całego otworu projektujemy ramę z wymianów. Zbrojenie podłużne wymianów powinno być kontynuowane i odpowiednio zakotwione w sąsiednich fragmentach płyty lub w innych elementach konstrukcyjnych. Zbrojenie poprzeczne (strzemiona) musi być gęsto rozmieszczone, zwłaszcza w strefach przypodporowych wymianów. Co więcej, musimy pamiętać o integracji wymianów z pozostałym zbrojeniem płyty, w tym zbrojeniem krawędziowym i ukośnym wokół otworu. To złożone rozwiązania, które wymagają ścisłej współpracy projektanta z wykonawcą, aby każdy pręt znalazł się dokładnie tam, gdzie powinien, zapewniając pełną funkcjonalność i bezpieczeństwo konstrukcji.
Najczęstsze błędy przy zbrojeniu otworów, których musisz unikać
Moje wieloletnie doświadczenie na budowach i przy projektowaniu nauczyło mnie, że pewne błędy powtarzają się nagminnie. Unikanie ich to podstawa bezpiecznego i trwałego budownictwa.
Błąd 1: Całkowite pominięcie zbrojenia dodatkowego
To chyba najbardziej kardynalny błąd, z jakim się spotykam. Całkowite pominięcie zbrojenia dodatkowego wokół otworów, zwłaszcza tych średnich i dużych, to prosta droga do katastrofy. Widziałem to wielokrotnie, szczególnie w miejscach takich jak otwory na kominy, gdzie obciążenia termiczne i użytkowe są znaczne. Skutkiem jest drastyczny spadek nośności i sztywności płyty. Pęknięcia, ugięcia, a w skrajnych przypadkach nawet lokalne zawalenia, są bezpośrednią konsekwencją takiego zaniedbania. Pamiętajmy, że beton jest materiałem kruchym i bez odpowiedniego zbrojenia rozciąganego, jego wytrzymałość w strefach koncentracji naprężeń jest znikoma.
Błąd 2: Brak zbrojenia ukośnego w narożach
Ten błąd jest równie powszechny i równie niebezpieczny, choć jego konsekwencje mogą być mniej spektakularne na pierwszy rzut oka. Brak zbrojenia ukośnego w narożach otworów kwadratowych i prostokątnych to niemal gwarancja powstawania charakterystycznych pęknięć ukośnych. Te pęknięcia, choć początkowo mogą wydawać się jedynie estetycznym defektem, świadczą o tym, że w tych newralgicznych miejscach beton jest przeciążony. Z czasem mogą się one pogłębiać, obniżając trwałość konstrukcji i jej odporność na zmienne obciążenia. Zawsze podkreślam, że te kilka dodatkowych prętów to niewielki koszt w porównaniu z potencjalnymi naprawami i utratą zaufania do konstrukcji.
Błąd 3: Niewłaściwe zakotwienie prętów dozbrajających
Zbrojenie jest tak mocne, jak jego najsłabsze ogniwo, a tym ogniwem często bywa niewłaściwe zakotwienie. Pręty zbrojenia dodatkowego muszą być odpowiednio długie i zakotwione w betonie poza strefą koncentracji naprężeń. Jeśli pręty są za krótkie lub ich zakotwienie jest niewystarczające (np. brak odpowiednich haków, zbyt mała długość prostego odcinka), nie będą one w stanie skutecznie przenosić sił. W efekcie, nawet jeśli zastosujemy odpowiednią ilość zbrojenia, nie będzie ono spełniać swojej funkcji, a płyta będzie zachowywać się tak, jakby tego zbrojenia w ogóle nie było. To błąd, który często wynika z pośpiechu lub braku zrozumienia roli zakotwienia.
Błąd 4: Brak dylatacji od elementów niekonstrukcyjnych (np. kominów)
To błąd, który często jest pomijany, a ma ogromne znaczenie, zwłaszcza w przypadku otworów na kominy. Kominy, ze względu na swoją masę i ekspozycję na zmiany temperatury, mogą osiadać lub rozszerzać się i kurczyć niezależnie od konstrukcji stropu. Brak dylatacji, czyli odpowiedniej szczeliny wypełnionej materiałem ściśliwym (np. przekładką z wełny mineralnej), powoduje, że komin "ciągnie" lub "pcha" płytę. Skutkuje to powstawaniem pęknięć w płycie wokół otworu, które są wynikiem wymuszonych odkształceń. Dylatacja jest prostym i skutecznym sposobem na uniknięcie tych problemów, zapewniając niezależną pracę obu elementów.
Nowe technologie i metody obliczeniowe a tradycyjne zasady zbrojenia
Budownictwo nieustannie się rozwija, a wraz z nim narzędzia i metody, które pozwalają nam projektować bezpieczniejsze i bardziej efektywne konstrukcje. Nie inaczej jest w przypadku zbrojenia otworów.
Analiza MES (Metoda Elementów Skończonych): Jak nowoczesne oprogramowanie optymalizuje zbrojenie?
Współczesna inżynieria konstrukcyjna nie może obejść się bez zaawansowanych narzędzi obliczeniowych. Analiza MES (Metoda Elementów Skończonych) zrewolucjonizowała sposób, w jaki projektujemy zbrojenie otworów. Dzięki programom komputerowym, które modelują płytę z uwzględnieniem wszystkich jej cech geometrycznych, obciążeń i osłabień, możemy precyzyjnie określić rozkład sił i wynikające z nich potrzeby zbrojeniowe. To pozwala nam na optymalizację projektu eliminujemy nadmierne zużycie stali, jednocześnie zapewniając pełne bezpieczeństwo. Moim zdaniem, MES może w wielu przypadkach eliminować potrzebę stosowania klasycznych, często konserwatywnych, "historycznych" metod dozbrajania, prowadząc do znacznej redukcji zużycia materiałów i kosztów, bez uszczerbku na bezpieczeństwie.
Wykonywanie otworów w istniejącym stropie: Kiedy i jak można to zrobić bezpiecznie?
Często spotykam się z prośbami o wykonanie nowych otworów w istniejących stropach, na przykład w celu montażu nowych instalacji czy adaptacji pomieszczeń. Jest to operacja, która bezwzględnie wymaga wcześniejszej, szczegółowej analizy konstrukcyjnej. Nigdy nie należy podejmować takich działań bez konsultacji z inżynierem. Możliwość bezpiecznego wykonania otworu zależy od wielu czynników: rodzaju stropu, jego wieku, obciążeń, a także lokalizacji i wielkości planowanego otworu. W wielu przypadkach konieczne jest zastosowanie odpowiednich wzmocnień, na przykład poprzez wykonanie dodatkowych podciągów stalowych lub żelbetowych, które przejmą obciążenia. To skomplikowane zadanie, które zawsze powinno być nadzorowane przez doświadczonego specjalistę.
