W świecie budownictwa, gdzie każdy szczegół ma znaczenie dla trwałości i bezpieczeństwa konstrukcji, dystanse do zbrojenia często pozostają niedocenione. Te niewielkie elementy, choć niewidoczne w gotowej budowli, odgrywają absolutnie kluczową rolę w zapewnieniu odpowiedniej pozycji zbrojenia w betonie, gwarantując tym samym długowieczność fundamentów, stropów czy ścian. Jako ekspert z wieloletnim doświadczeniem, chcę Państwa przeprowadzić przez świat dystansów, wyjaśniając ich znaczenie, rodzaje i zasady prawidłowego stosowania.
Dystanse zbrojeniowe: Niewidoczny element gwarantujący trwałość i bezpieczeństwo konstrukcji
- Dystanse utrzymują stałą, projektowaną odległość zbrojenia od powierzchni betonu, tworząc ochronną otulinę.
- Prawidłowa otulina chroni stal zbrojeniową przed korozją, ogniem i zapewnia jej właściwą współpracę z betonem.
- Wybór dystansów zależy od materiału (plastik, beton, stal), kształtu (punktowe, liniowe, specjalne) oraz miejsca i warunków zastosowania.
- Kluczowe jest dobranie odpowiedniej wysokości dystansu, która musi odpowiadać wymaganej grubości otuliny określonej w projekcie budowlanym.
- Niewłaściwy dobór, zbyt mała liczba lub nieprawidłowy montaż dystansów prowadzi do osłabienia konstrukcji i utraty jej nośności.
Dlaczego mały element ma ogromne znaczenie? Rola dystansów w trwałości Twojej budowli
Zapewnienie odpowiedniej pozycji zbrojenia w konstrukcji betonowej to podstawa. Bez dystansów, pręty zbrojeniowe mogłyby przemieścić się podczas betonowania, co drastycznie obniżyłoby wytrzymałość i bezpieczeństwo całej budowli. To właśnie dlatego uważam, że zrozumienie roli tych małych, ale fundamentalnych elementów jest tak ważne dla każdego, kto buduje lub nadzoruje budowę.
Czym jest otulina betonowa i dlaczego jej grubość jest kluczowa?
Otulina betonowa to nic innego jak warstwa betonu, która pokrywa pręty zbrojeniowe. Jak wskazuje punkt 1 z moich notatek, jej głównym zadaniem jest utrzymanie stałej, projektowanej odległości między zbrojeniem a powierzchnią betonu. To właśnie dystanse gwarantują tę odległość. Dlaczego jest to tak ważne? Otulina działa jak tarcza ochronna dla stali, zabezpieczając ją przed szkodliwymi czynnikami zewnętrznymi. Ponadto, zapewnia odpowiednią współpracę stali z betonem, co jest kluczowe dla prawidłowego przenoszenia obciążeń w konstrukcji.
Tarcza ochronna dla stali: jak dystanse chronią zbrojenie przed korozją i ogniem
Wyobraźmy sobie stal zbrojeniową wystawioną bezpośrednio na działanie wilgoci, powietrza czy agresywnych substancji chemicznych. Korozja byłaby kwestią czasu, a skorodowane zbrojenie traci swoje właściwości nośne, co prowadzi do osłabienia, a nawet zawalenia się konstrukcji. Prawidłowa otulina, zapewniona przez dystanse, tworzy barierę, która skutecznie chroni stal przed tymi zagrożeniami. Co więcej, w przypadku pożaru, odpowiednia grubość otuliny znacząco zwiększa odporność ogniową elementu, spowalniając nagrzewanie się stali i tym samym wydłużając czas, w którym konstrukcja zachowuje swoją nośność. To aspekt, o którym często się zapomina, a który ma ogromne znaczenie dla bezpieczeństwa pożarowego.
Skutki błędów: co się stanie, gdy zbrojenie "położy się" na dnie szalunku?
Niestety, na wielu budowach wciąż spotykam się z bagatelizowaniem roli dystansów. Najczęstszym błędem jest ich brak lub niewłaściwe zastosowanie, co prowadzi do sytuacji, w której zbrojenie "położy się" na dnie szalunku. Jak podkreślam w punkcie 1 i 5 moich uwag, konsekwencje są bardzo poważne. Zamiast projektowanej otuliny, stal jest praktycznie pozbawiona ochrony, co drastycznie zwiększa ryzyko korozji. Co gorsza, zbrojenie nie znajduje się w miejscu przewidzianym w projekcie, co oznacza, że element betonowy nie będzie miał zakładanej nośności. Taka konstrukcja jest osłabiona i może nie sprostać obciążeniom, dla których została zaprojektowana, stwarzając realne zagrożenie dla użytkowników.

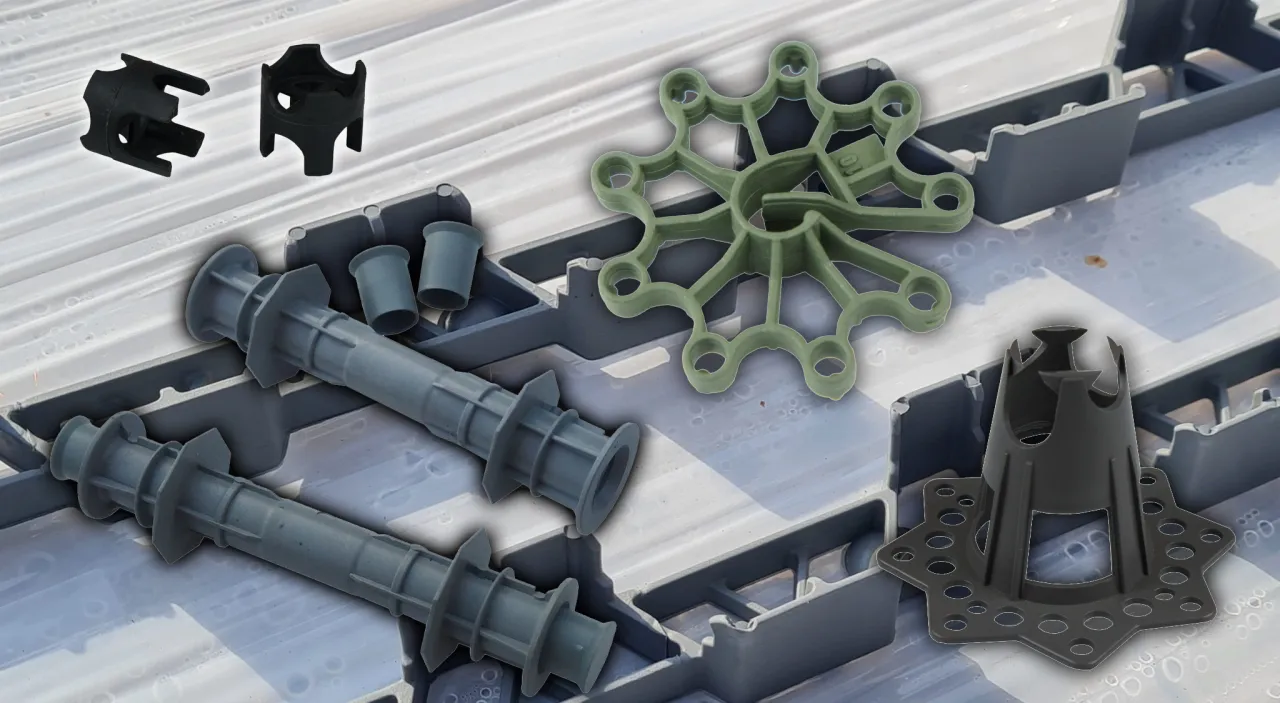

Beton, plastik czy stal? Przegląd dostępnych materiałów i ich zastosowań
Wybór odpowiedniego materiału dystansu jest równie ważny, co jego kształt czy wysokość. Każdy materiał ma swoje unikalne właściwości, które predysponują go do konkretnych zastosowań. Przyjrzyjmy się im bliżej, abyście mogli podjąć świadomą decyzję.
Dystanse plastikowe: ekonomiczne i uniwersalne rozwiązanie do większości zastosowań
Dystanse plastikowe, wykonane najczęściej z polipropylenu (PP) lub polichlorku winylu (PVC), to absolutny standard na większości budów. Jak wspominam w punkcie 2, są one lekkie, tanie i odporne na wilgoć oraz mróz. Ich ogromną zaletą jest również łatwość formowania, co przekłada się na ogromną różnorodność kształtów od "gwiazdek" po krążki i "baryłki". Są uniwersalne i sprawdzają się w wielu zastosowaniach, zarówno w elementach poziomych, jak i pionowych. Musimy jednak pamiętać o ich głównej wadzie: brak ognioodporności. W miejscach, gdzie wymagana jest wysoka klasa odporności ogniowej, plastikowe dystanse mogą nie być najlepszym wyborem.

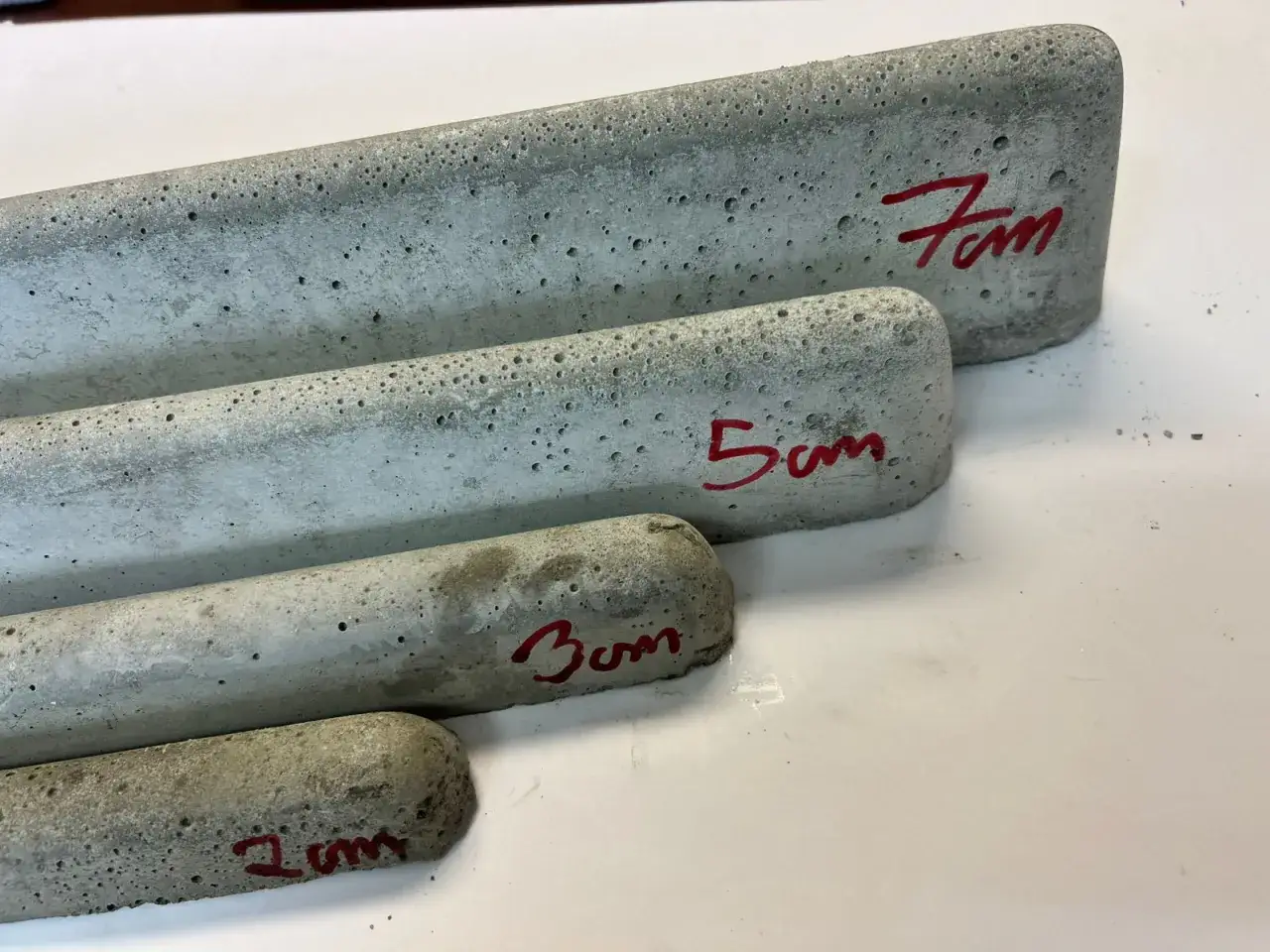

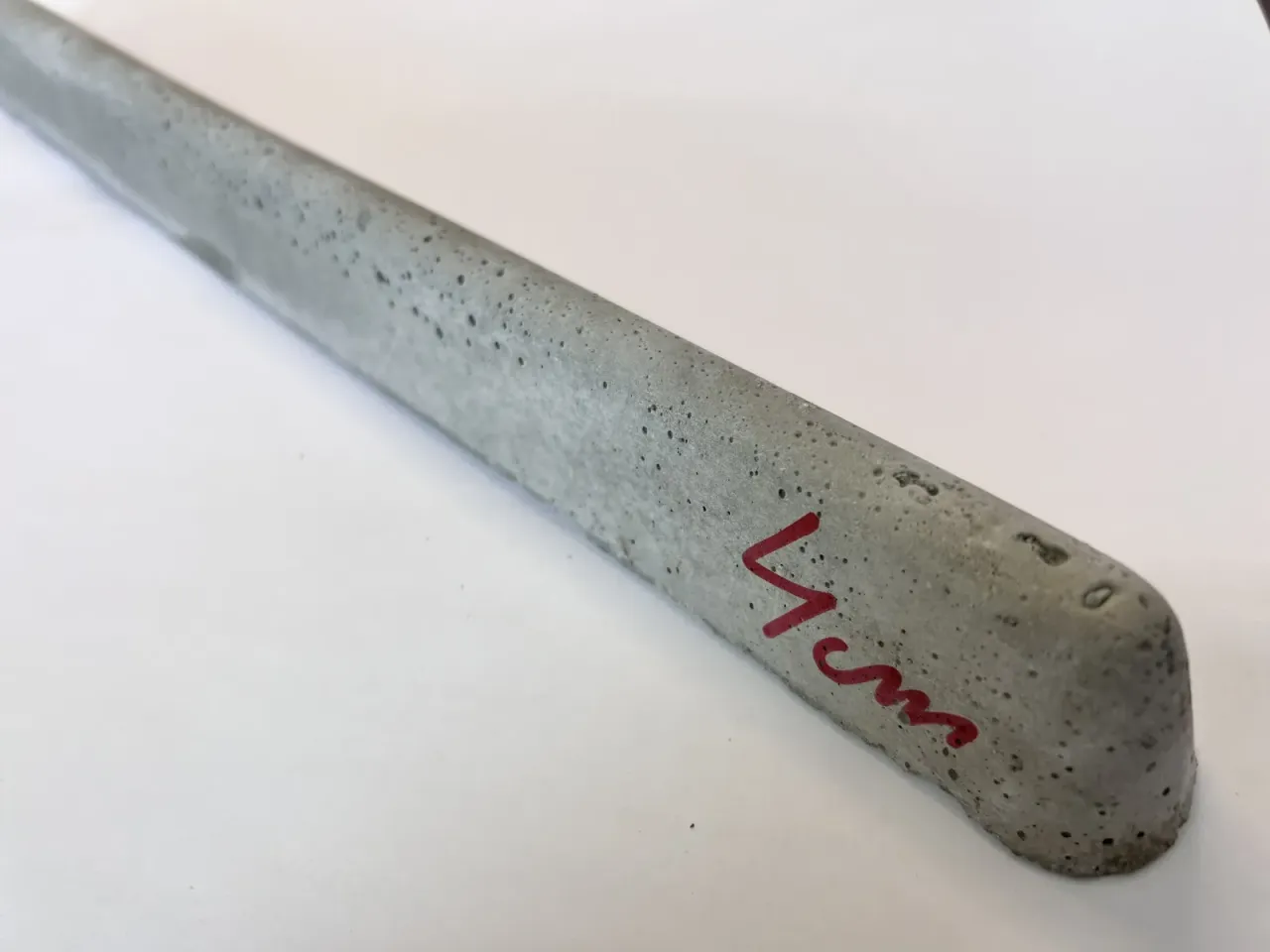

Dystanse betonowe: kiedy niezrównana wytrzymałość i ognioodporność są koniecznością?

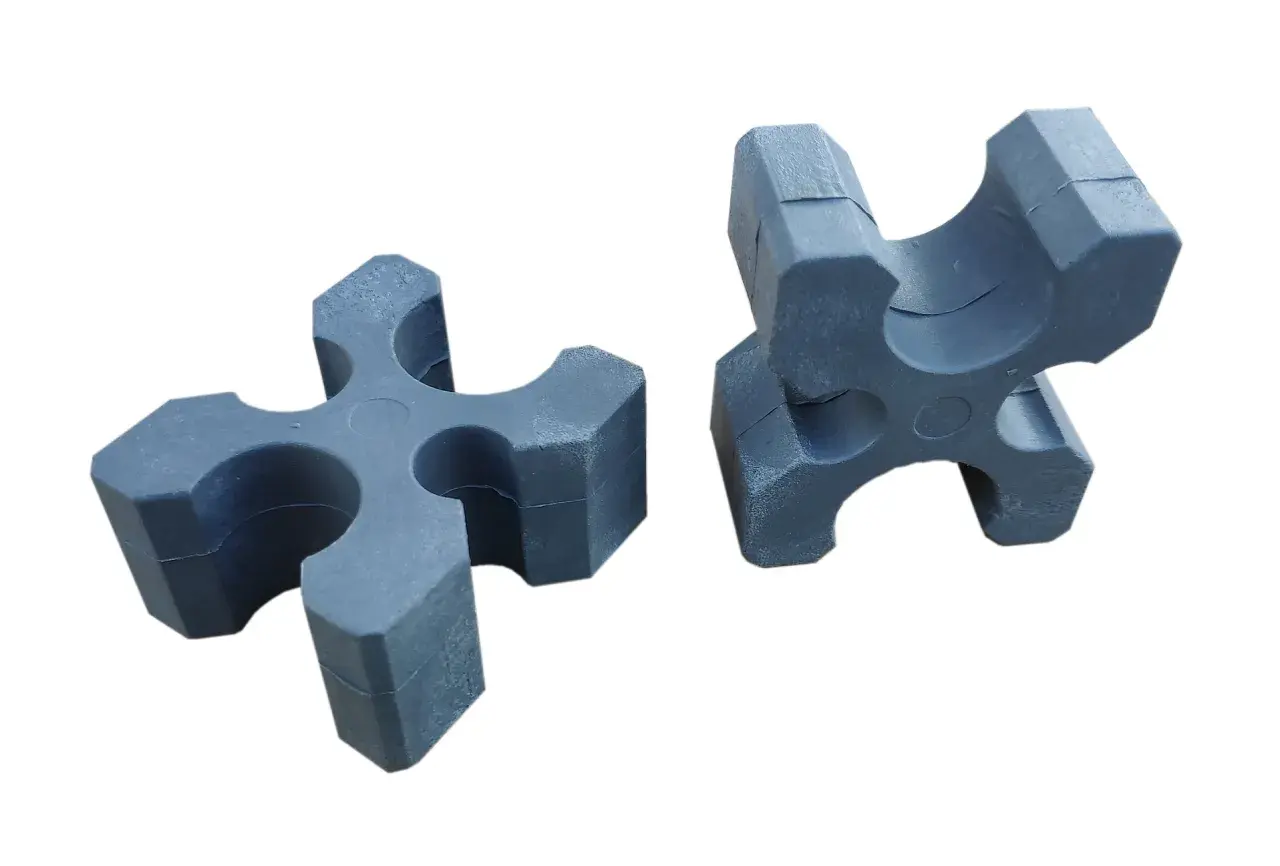

Jeśli mówimy o ciężkich zbrojeniach, masywnych elementach konstrukcyjnych, takich jak fundamenty, czy też o miejscach, gdzie wymagana jest wysoka ognioodporność, dystanse betonowe są bezkonkurencyjne. Jak wynika z punktu 2, charakteryzują się one wysoką wytrzymałością, mrozoodpornością i, co najważniejsze, ognioodpornością. Często są wzmacniane włóknem szklanym, co dodatkowo zwiększa ich odporność na pękanie. Nierzadko spotyka się je również z wbudowanym drutem wiązałkowym, co ułatwia ich stabilne mocowanie do zbrojenia. Ich skład jest zbliżony do betonu konstrukcyjnego, co zapewnia jednolitą pracę z otoczeniem i minimalizuje ryzyko powstawania rys.
Dystanse stalowe: specjalistyczne podparcie dla ciężkich zbrojeń górnych
Dystanse stalowe, znane również jako "węże" lub "ławeczki", to rozwiązanie stosowane w bardzo specyficznych sytuacjach, głównie do podpierania górnych warstw zbrojenia w grubych płytach, np. fundamentowych. Ich wytrzymałość jest niezaprzeczalna, co pozwala na stabilne podparcie nawet bardzo ciężkich siatek zbrojeniowych. Jednak, jak zaznaczam w punkcie 2, kluczowe jest, aby zostały one całkowicie zanurzone w betonie. W przeciwnym razie, wystające elementy stalowe mogłyby korodować, co z czasem doprowadziłoby do uszkodzenia otuliny i osłabienia całej konstrukcji. Z tego powodu ich zastosowanie wymaga precyzji i świadomości potencjalnych zagrożeń.
Punkt, linia czy gwiazdka? Jak dobrać kształt dystansu do elementu konstrukcyjnego
Poza materiałem, kształt dystansu ma fundamentalne znaczenie dla jego efektywności i łatwości montażu. Różne kształty są optymalne dla różnych typów elementów konstrukcyjnych i specyficznych wymagań. Pozwólcie, że wyjaśnię, kiedy i dlaczego wybieramy konkretny typ.
Dystanse punktowe ("kości", krążki): uniwersalne podparcie dla siatek zbrojeniowych
Dystanse punktowe, takie jak popularne "kości", krążki czy "gwiazdki", to najbardziej uniwersalne rozwiązania, o których wspominam w punkcie 3. Sprawdzają się zarówno w elementach poziomych, jak i pionowych. Ich zaletą jest niewielka powierzchnia styku z deskowaniem, co minimalizuje widoczność na powierzchni betonu. Szczególnie warte uwagi są "gwiazdki" z zaciskami, które są niezastąpione przy zbrojeniu pionowym. Dzięki nim pręty są stabilnie utrzymywane w odpowiedniej pozycji, co zapobiega ich przemieszczaniu się podczas wibrowania betonu. To gwarancja precyzyjnej otuliny w słupach i ścianach.Dystanse liniowe (listwy): jak przyspieszyć pracę na dużych powierzchniach stropów i fundamentów
Kiedy mamy do czynienia z dużymi powierzchniami, takimi jak stropy, płyty fundamentowe czy posadzki, dystanse liniowe, czyli listwy, stają się niezwykle efektywnym wyborem. Jak zaznaczam w punkcie 3, ich główną zaletą jest ciągłe podparcie zbrojenia oraz znaczne przyspieszenie montażu. Zamiast układać dziesiątki pojedynczych dystansów punktowych, możemy szybko rozłożyć długie listwy, które zapewnią równomierne podparcie na całej linii. To nie tylko oszczędność czasu, ale i pewność, że zbrojenie będzie miało jednolitą otulinę na dużej powierzchni. Są idealne pod dolne siatki zbrojeniowe.
Dystanse do zadań specjalnych: gwiazdki, siodła i podkładki na miękkie podłoże
W budownictwie często pojawiają się wyzwania wymagające niestandardowych rozwiązań, i tak jest również w przypadku dystansów. Punkt 3 moich notatek wymienia kilka typów specjalnych. Dystanse siodłowe, na przykład, są idealne do podparcia górnej siatki zbrojenia, zwłaszcza gdy mamy do czynienia z dwoma warstwami zbrojenia w płycie. Ich kształt pozwala na stabilne ułożenie prętów górnej siatki na prętach dolnej. Z kolei na miękkim podłożu, takim jak grunt, folia izolacyjna czy styropian, niezastąpione okazują się podkładki o szerokiej podstawie, często nazywane talerzykowymi. Ich duża powierzchnia styku zapobiega zapadaniu się dystansu w podłoże i uszkodzeniu izolacji, co jest kluczowe dla zachowania prawidłowej otuliny. To pokazuje, jak ważne jest dopasowanie dystansu nie tylko do zbrojenia, ale i do warunków panujących na budowie.
Praktyczny poradnik doboru: jakie dystanse wybrać do konkretnych elementów?
Znając już rodzaje i materiały dystansów, przejdźmy do praktyki. Dobór odpowiedniego dystansu do konkretnego elementu konstrukcyjnego to klucz do sukcesu. Pamiętajmy, że każdy element ma swoje specyficzne wymagania, które musimy uwzględnić.
Fundamenty (ławy i płyty): jakie dystanse zastosować na gruncie, a jakie na "chudziaku"?
Fundamenty to podstawa każdej budowli, a ich prawidłowe wykonanie jest absolutnie krytyczne. Jak wspominam w punkcie 4, dobór dystansów do fundamentów zależy od rodzaju podłoża. Jeśli zbrojenie układamy bezpośrednio na gruncie, folii izolacyjnej lub styropianie, musimy zastosować dystanse z szeroką podstawą (talerzykowe). Dlaczego? Aby nie uszkodzić delikatnej izolacji i zapobiec zapadaniu się dystansu pod ciężarem zbrojenia i betonu. Na "chudziaku", czyli betonowym podkładzie, który jest twardym i stabilnym podłożem, możemy zastosować praktycznie dowolne dystanse, byleby tylko miały odpowiednią wysokość. W przypadku ciężkich zbrojeń fundamentowych często polecam dystanse betonowe, ze względu na ich wysoką wytrzymałość i zgodność z materiałem otuliny.
Stropy i posadzki: kluczowe zasady doboru podkładek pod zbrojenie dolne i górne
W stropach i posadzkach często mamy do czynienia z dwoma warstwami zbrojenia dolną i górną. Pod zbrojenie dolne, zwłaszcza na dużych powierzchniach, najefektywniejsze będą dystanse liniowe (listwy). Zapewniają one szybki montaż i równomierne podparcie. Natomiast do utrzymania odpowiedniej odległości między dolną a górną siatką zbrojenia, idealnie sprawdzą się dystanse siodłowe lub punktowe, takie jak "gwiazdki" czy specjalne podkładki. Kluczowe jest, aby te dystanse były stabilne i nie przesuwały się podczas betonowania, gwarantując precyzyjne ułożenie obu warstw zbrojenia.
Ściany, słupy i belki: jak zapewnić precyzyjną otulinę w elementach pionowych?
Elementy pionowe, takie jak ściany, słupy i belki, stawiają nieco inne wyzwania. Tutaj zbrojenie musi być utrzymane w odpowiedniej pozycji nie tylko na dole, ale na całej wysokości. W tym przypadku nieocenione są dystanse punktowe typu "gwiazdka" z zaciskami. Ich konstrukcja pozwala na stabilne zamocowanie do prętów zbrojeniowych, co zapobiega ich przemieszczaniu się podczas wibrowania betonu. Dzięki temu mamy pewność, że otulina będzie miała wymaganą grubość na całej powierzchni elementu, co jest absolutnie kluczowe dla jego nośności i trwałości. Niewłaściwe ułożenie zbrojenia w elemencie pionowym może prowadzić do poważnych problemów konstrukcyjnych.
Montaż krok po kroku: jak prawidłowo rozmieścić dystanse, by spełniły swoją rolę?
Nawet najlepsze dystanse nie spełnią swojej roli, jeśli zostaną źle zamontowane. Prawidłowy montaż to połączenie wiedzy o normach z praktycznym doświadczeniem. Oto kilka wskazówek, które pomogą Wam uniknąć błędów.
Ile dystansów na metr kwadratowy? Praktyczne zasady rozmieszczania
Jedno z najczęściej zadawanych pytań dotyczy ilości dystansów. Jak wynika z punktu 4, standardowo przyjmuje się zużycie od 4 do 8 dystansów punktowych na 1 m² powierzchni, co odpowiada rozstawowi co około 40-100 cm. Moje doświadczenie podpowiada, że lepiej zastosować ich nieco więcej niż za mało. Pamiętajmy, że przy krawędziach elementów oraz w miejscach, gdzie zbrojenie jest cięższe lub zagęszczone, rozstaw powinien być mniejszy, a liczba dystansów większa. Dystanse liniowe pod zbrojeniem górnym zazwyczaj rozkłada się co 0,5-1 m. Zawsze warto kierować się zasadą, że zbrojenie musi być stabilnie podparte i nie może się uginać.
Wysokość dystansu a norma: jak odczytać z projektu wymaganą grubość otuliny?
Wysokość dystansu to parametr, który musi być dobrany z najwyższą precyzją. Jak podkreślam w punkcie 4, musi ona odpowiadać wymaganej grubości otuliny, która jest zawsze określona w projekcie budowlanym. Ta grubość wynika z norm, głównie Eurokodu 2 (PN-EN 1992-1-1), i zależy od wielu czynników, takich jak klasa ekspozycji (czyli warunki środowiskowe, w jakich będzie pracować konstrukcja), klasa odporności ogniowej czy rodzaj elementu. Typowe wartości wahają się od 20 mm do 55 mm, ale to projektant jest osobą, która ostatecznie decyduje o wymaganej otulinie. Zawsze sprawdzajcie projekt to Wasza biblia na budowie!
Mocowanie do prętów: czy i kiedy dystans musi być trwale połączony ze zbrojeniem?
W większości przypadków dystanse punktowe po prostu układa się pod zbrojeniem. Jednak w niektórych sytuacjach, zwłaszcza w elementach pionowych lub tam, gdzie zbrojenie jest szczególnie narażone na przemieszczenie (np. podczas wibrowania betonu), dystans musi być trwale połączony ze zbrojeniem. Przykładem są wspomniane wcześniej "gwiazdki" z zaciskami, które mocno obejmują pręt. Takie rozwiązanie gwarantuje, że dystans nie przesunie się, a otulina zostanie zachowana. W innych przypadkach, np. przy dystansach betonowych, można zastosować drut wiązałkowy do ich stabilizacji. Stabilność zbrojenia przed i w trakcie betonowania to absolutna podstawa dla jakości całej konstrukcji.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy stosowaniu dystansów zbrojeniowych
Mimo że dystanse są stosunkowo prostymi elementami, błędy w ich użyciu są niestety nagminne. Jako Filip Mazurek, widziałem ich wiele i wiem, że mogą mieć katastrofalne skutki. Chcę Was przestrzec przed najczęstszymi pomyłkami.
Błąd nr 1: Zbyt rzadkie rozmieszczenie syndrom "uginającego się" zbrojenia
To jeden z najpowszechniejszych błędów, o którym wspominam w punkcie 5. Zbyt mała liczba dystansów lub ich nierównomierne rozmieszczenie prowadzi do tego, że zbrojenie po prostu się ugina, zwłaszcza pod ciężarem betonu i podczas jego wibrowania. W efekcie pręty zbrojeniowe nie znajdują się w pozycji projektowej, a otulina jest mniejsza niż wymagana. To osłabia konstrukcję i zmniejsza jej trwałość. Zawsze lepiej zastosować nieco więcej dystansów, niż ryzykować "uginające się" zbrojenie i utratę nośności elementu.
Błąd nr 2: Niewłaściwy typ do podłoża dlaczego dystans wbija się w styropian?
Innym częstym błędem jest stosowanie dystansów nieprzystosowanych do rodzaju podłoża. Jak zaznaczam w punkcie 4 i 5, jeśli na miękkim podłożu, takim jak piasek, folia czy styropian, użyjemy zwykłych dystansów punktowych o małej podstawie, zapadną się one pod ciężarem zbrojenia. To nie tylko uszkodzi izolację (np. styropian), ale przede wszystkim spowoduje, że zbrojenie "położy się" na podłożu, a otulina będzie niewystarczająca lub całkowicie jej zabraknie. Zawsze pamiętajmy o dystansach z szeroką podstawą w takich warunkach to mały koszt, który zapobiega dużym problemom.
Przeczytaj również: Zbrojone materiały: Stal, kompozyt? Twój przewodnik wyboru!
Błąd nr 3: "Budowlane druciarstwo" dlaczego cegła i kamień to nie jest dobry zamiennik?
Ten błąd to prawdziwa plaga na niektórych budowach i muszę go skrytykować z całą stanowczością. Stosowanie kawałków cegieł, drewna, kamieni czy innych przypadkowych materiałów jako zamienników profesjonalnych dystansów jest absolutnie niedopuszczalne! Jak wynika z punktu 5, takie "rozwiązania" nie gwarantują precyzyjnej otuliny, mogą wprowadzać zanieczyszczenia do betonu, a co najgorsze nie są trwałe i nie spełniają żadnych norm budowlanych. Drewno zgnije, cegła może pęknąć, a kamień nigdy nie zapewni stabilnej i powtarzalnej wysokości. To prosta droga do poważnych problemów konstrukcyjnych i utraty gwarancji. Zawsze inwestujcie w atestowane dystanse to niewielki wydatek, który chroni Waszą inwestycję na lata.
