Wybór odpowiedniej konstrukcji nośnej pod płyty warstwowe to fundament każdej udanej inwestycji budowlanej. Ten artykuł dostarczy Ci kompleksowej wiedzy na temat dostępnych rozwiązań stalowych, drewnianych i żelbetowych ich właściwości, wymagań montażowych oraz kluczowych czynników decydujących o wyborze. Zrozumienie tych aspektów pozwoli Ci podjąć świadomą decyzję, gwarantującą trwałość, bezpieczeństwo i optymalne parametry Twojego obiektu.
Konstrukcje nośne pod płyty warstwowe: stal, drewno, żelbet klucz do trwałości i bezpieczeństwa obiektu
- Konstrukcje stalowe są najpopularniejsze dla dużych obiektów, oferując duże rozpiętości i szybkość montażu.
- Drewno sprawdza się w mniejszych obiektach, ceniących estetykę i naturalną izolacyjność.
- Żelbet zapewnia maksymalną odporność ogniową i wytrzymałość, idealny dla specyficznych wymagań.
- Kluczowym parametrem jest rozstaw podpór, zależny od grubości płyty, obciążeń i warunków środowiskowych.
- Niewłaściwy dobór konstrukcji lub błędy montażowe mogą prowadzić do poważnych problemów, w tym deformacji i utraty właściwości.
Fundament sukcesu Twojej inwestycji: Dlaczego dobór konstrukcji pod płyty warstwowe jest kluczowy?
Stabilność, trwałość i bezpieczeństwo co zyskujesz dzięki przemyślanej konstrukcji?
Prawidłowy dobór konstrukcji nośnej pod płyty warstwowe jest absolutnie fundamentalny dla długoterminowego sukcesu każdej inwestycji budowlanej. To nie tylko kwestia estetyki czy początkowych kosztów, ale przede wszystkim gwarancja stabilności, trwałości i bezpieczeństwa całego obiektu. Przemyślana konstrukcja zapewnia odpowiednie przenoszenie obciążeń, odporność na warunki atmosferyczne, a także wpływa na żywotność i bezawaryjność budynku przez wiele lat. Z mojego doświadczenia wiem, że oszczędności na etapie projektu konstrukcji to często pozorne oszczędności, które w przyszłości generują znacznie większe koszty napraw i konserwacji.
Płyta warstwowa to nie wszystko: Jak konstrukcja wpływa na właściwości całego obiektu?
Płyta warstwowa, choć sama w sobie jest zaawansowanym materiałem, stanowi jedynie element większej całości. Jej właściwości izolacyjne, ogniowe czy akustyczne mogą być w pełni wykorzystane tylko wtedy, gdy zostanie osadzona na odpowiednio zaprojektowanej i wykonanej konstrukcji nośnej. Wybór konstrukcji wpływa na możliwość uzyskania dużych rozpiętości, odporność ogniową całego budynku, a także na efektywność energetyczną poprzez minimalizację mostków termicznych. Zatem, to synergia płyty z konstrukcją decyduje o końcowych parametrach i funkcjonalności hali, magazynu czy budynku gospodarczego. Nie można traktować tych dwóch elementów w oderwaniu od siebie.
Stal, drewno czy żelbet? Porównanie 3 dróg do solidnej hali
Przejdźmy teraz do sedna, czyli do analizy najpopularniejszych typów konstrukcji nośnych, które możemy zastosować pod płyty warstwowe. Każda z nich ma swoje unikalne cechy, zalety i ograniczenia.

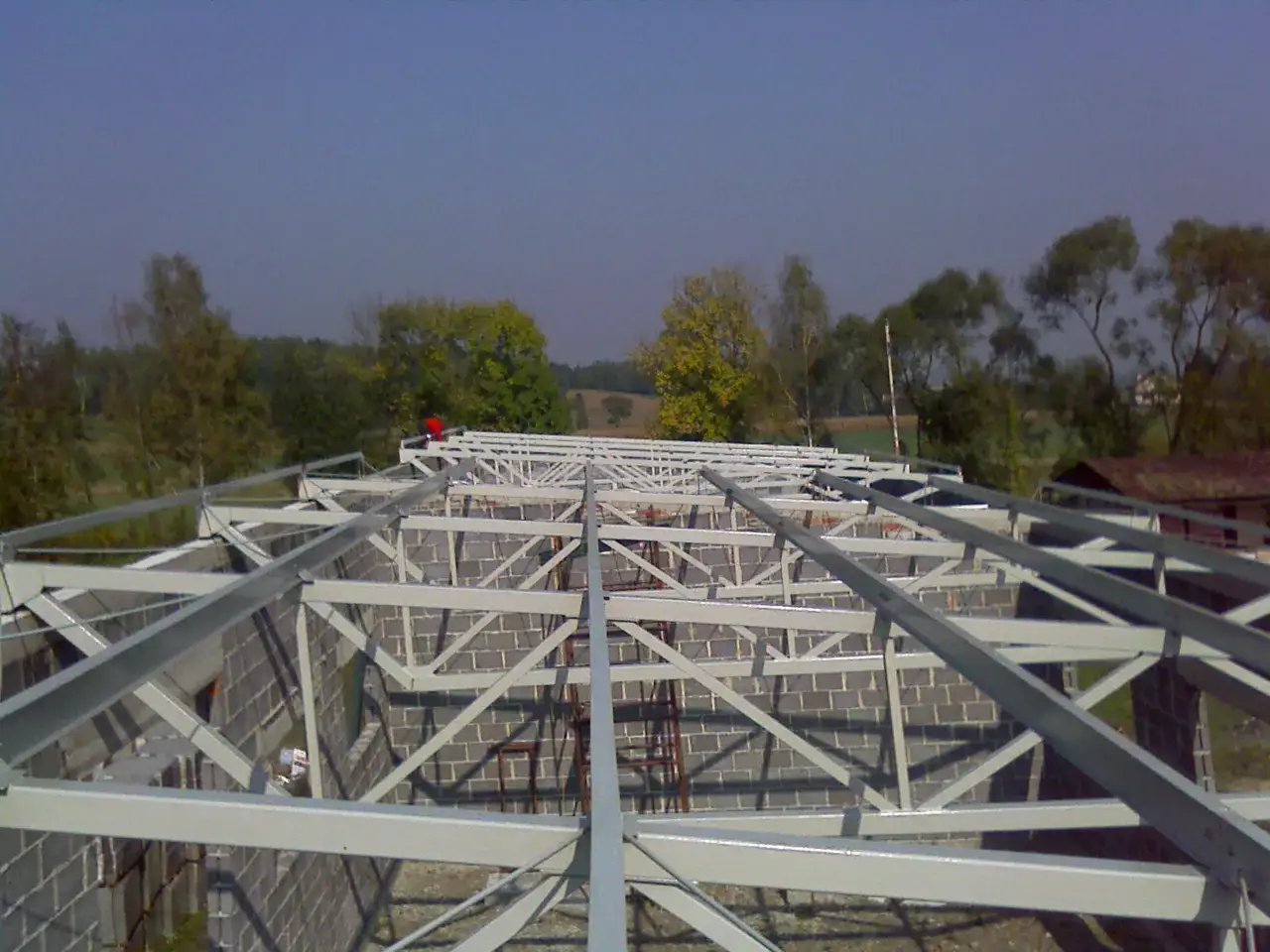

Konstrukcja stalowa: Najpopularniejszy wybór dla hal i magazynów
Konstrukcja stalowa to najczęściej wybierane rozwiązanie w przypadku obiektów wielkopowierzchniowych, takich jak hale produkcyjne, magazynowe, sportowe czy centra logistyczne. Jej głównymi zaletami są wysoka wytrzymałość przy stosunkowo niskiej wadze, co pozwala na uzyskiwanie imponujących rozpiętości (nawet do 40 metrów bez podpór pośrednich). Montaż konstrukcji stalowych jest szybki i efektywny, co przekłada się na krótszy czas realizacji inwestycji. Wyróżnia się konstrukcje pełnościenne (z blachownic, do przenoszenia większych obciążeń) oraz kratownicowe (tańsze, zużywające mniej stali). Płyty warstwowe montuje się do płatwi dachowych i rygli ściennych, zazwyczaj wykonanych z profili zimnogiętych. To rozwiązanie cenię za elastyczność i możliwość szybkiej adaptacji do zmieniających się potrzeb.

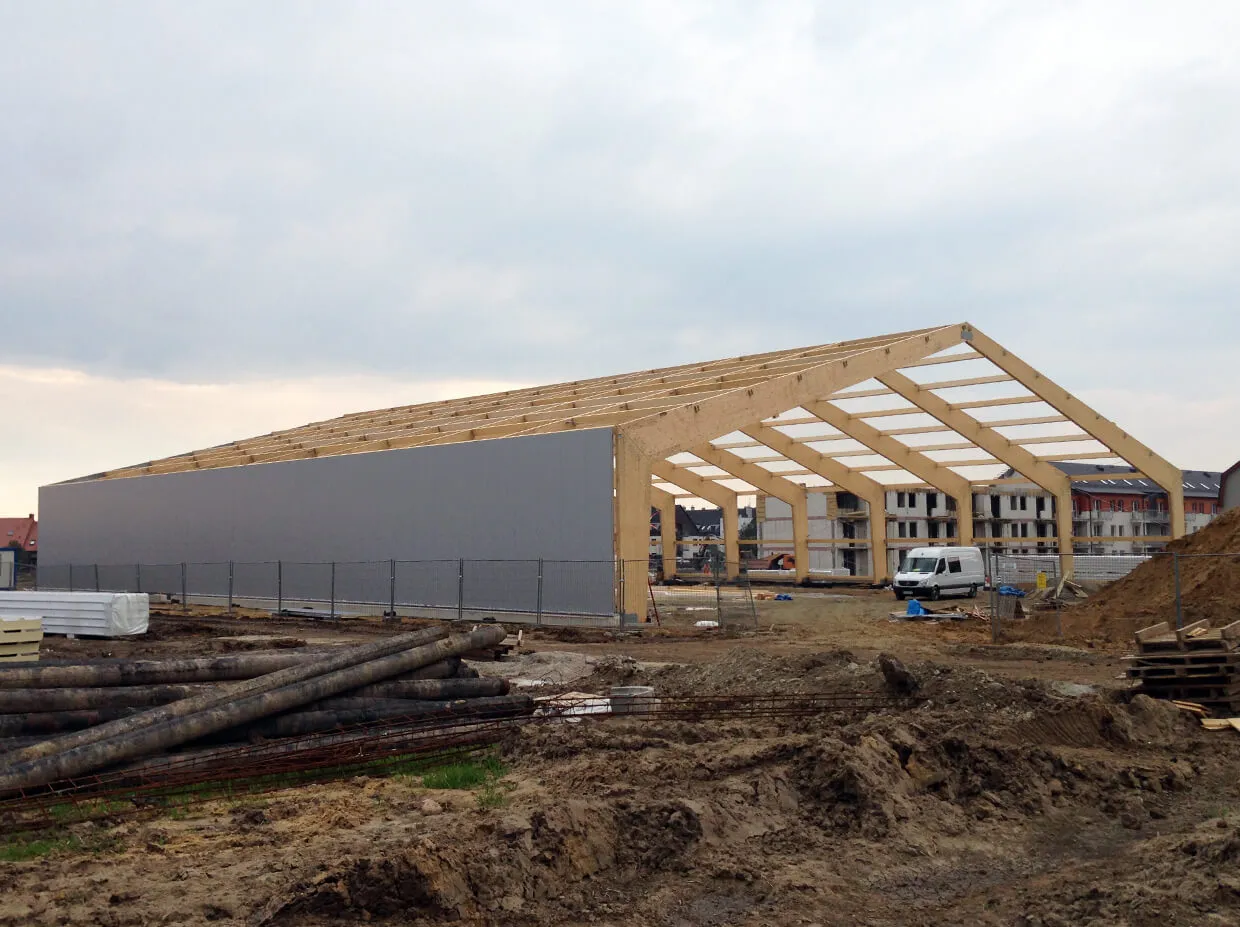

Konstrukcja drewniana: Kiedy estetyka i naturalne właściwości mają znaczenie?
Konstrukcja drewniana jest często wybierana dla mniejszych obiektów, budynków gospodarczych, a także tam, gdzie istotna jest estetyka i naturalny charakter materiału. Drewno jest doskonałym izolatorem, co przyczynia się do redukcji mostków termicznych i poprawy efektywności energetycznej obiektu. Wymaga jednak szczególnej uwagi podczas montażu płyt warstwowych konieczne jest stosowanie odpowiednich wkrętów (bez końcówki samowiercącej) oraz zachowanie minimalnej głębokości kotwienia, zazwyczaj około 60 mm. Konstrukcja musi być wykonana z certyfikowanego drewna (np. klasy C24) i odpowiednio zabezpieczona przed wilgocią i szkodnikami. Pamiętajmy, że drewno, choć piękne, wymaga starannego projektu i wykonania, by służyło przez lata.
Konstrukcja żelbetowa: Maksymalna odporność ogniowa i wytrzymałość
Konstrukcja żelbetowa, czyli betonowa zbrojona stalą, jest synonimem maksymalnej wytrzymałości i niezrównanej odporności ogniowej. Stanowi solidną podstawę dla obiektów, gdzie te parametry są kluczowe, np. w przemyśle ciężkim czy budynkach o podwyższonych wymogach bezpieczeństwa. Płyty warstwowe montuje się do prefabrykowanych słupów i belek żelbetowych. Wymagania techniczne obejmują minimalną klasę betonu (np. C20/25) oraz odpowiednią szerokość podpór, aby zapewnić stabilne i trwałe mocowanie płyt. Choć żelbet jest cięższy i często droższy w początkowej fazie, jego trwałość i odporność na ekstremalne warunki są nie do przecenienia w specyficznych zastosowaniach.Jaką konstrukcję wybrać? 5 kluczowych pytań, które musisz sobie zadać
Wybór odpowiedniej konstrukcji to proces decyzyjny, który powinien być poprzedzony dogłębną analizą. Poniżej przedstawiam pięć kluczowych pytań, które zawsze zadaję moim klientom, aby pomóc im podjąć najlepszą decyzję.
Pytanie 1: Jakie będzie przeznaczenie obiektu (hala, magazyn, chłodnia)?
Przeznaczenie obiektu jest pierwszym i najważniejszym czynnikiem. Hala produkcyjna będzie miała inne wymagania niż magazyn wysokiego składowania czy chłodnia. Na przykład, w chłodniach kluczowe będą właściwości izolacyjne płyt i minimalizacja mostków termicznych, co może wpłynąć na wybór materiału konstrukcyjnego i sposób montażu. W magazynach liczy się często szybkość budowy i możliwość uzyskania dużych otwartych przestrzeni, co faworyzuje konstrukcje stalowe. Rodzaj rdzenia płyty (PUR/PIR, wełna mineralna, styropian) również powinien być dopasowany do funkcji obiektu, wpływając na izolacyjność i odporność ogniową. Zawsze podkreślam, że funkcja obiektu dyktuje formę i materiał.
Pytanie 2: Jak duża będzie rozpiętość dachu i wysokość ścian?
Wielkość obiektu, a w szczególności wymagana rozpiętość dachu i wysokość ścian, bezpośrednio wpływa na możliwości zastosowania poszczególnych materiałów konstrukcyjnych. Konstrukcje stalowe są niezrównane w przypadku dużych rozpiętości, pozwalając na tworzenie przestronnych, otwartych wnętrz bez konieczności stosowania wielu podpór pośrednich. Drewno sprawdzi się w mniejszych i średnich obiektach, natomiast żelbet, choć wytrzymały, może być mniej ekonomiczny dla bardzo dużych rozpiętości ze względu na swoją wagę i koszty. Tutaj skala projektu ma decydujące znaczenie.
Pytanie 3: Gdzie zlokalizowana jest budowa? Wpływ stref wiatrowych i śniegowych
Lokalizacja obiektu i związane z nią strefy obciążenia wiatrem i śniegiem mają ogromne znaczenie dla projektowania konstrukcji nośnej. W rejonach o wysokich obciążeniach śniegiem lub silnymi wiatrami, konstrukcja musi być odpowiednio wzmocniona, a rozstaw podpór płyt warstwowych zmniejszony. Te czynniki bezpośrednio wpływają na wymagane parametry wytrzymałościowe materiałów konstrukcyjnych oraz na dobór grubości i rodzaju płyt warstwowych, aby zapewnić bezpieczeństwo i trwałość budynku. Natura nie wybacza błędów, dlatego dokładna analiza warunków środowiskowych jest absolutnie kluczowa.
Pytanie 4: Jakie są wymagania dotyczące odporności ogniowej budynku?
Wymagania dotyczące odporności ogniowej są kluczowe, szczególnie w obiektach przemysłowych, magazynowych czy użyteczności publicznej. Konstrukcje żelbetowe naturalnie oferują najwyższą odporność na ogień. Konstrukcje stalowe i drewniane mogą wymagać dodatkowych zabezpieczeń przeciwpożarowych (np. farb pęczniejących, obudów) lub zastosowania płyt warstwowych z rdzeniem z wełny mineralnej, która charakteryzuje się wysoką niepalnością. Spełnienie norm przeciwpożarowych jest nie tylko kwestią bezpieczeństwa, ale i wymogiem prawnym. Bezpieczeństwo przeciwpożarowe to priorytet, który musi być uwzględniony od samego początku.
Pytanie 5: Jaki jest planowany budżet i czas realizacji inwestycji?
Budżet i harmonogram realizacji to praktyczne aspekty, które często determinują ostateczny wybór. Konstrukcje stalowe, dzięki prefabrykacji i szybkości montażu, mogą oferować korzystny stosunek kosztów do czasu realizacji, szczególnie w przypadku dużych obiektów. Drewno może być ekonomiczne dla mniejszych projektów, ale wymaga specjalistycznego montażu. Żelbet, choć początkowo droższy i bardziej czasochłonny w realizacji ze względu na procesy betonowania i wiązania, może okazać się opłacalny w długiej perspektywie ze względu na swoją trwałość i niskie koszty utrzymania. Realizm finansowy i czasowy to czynniki, których nie można pominąć.
Diabeł tkwi w szczegółach: Kluczowe wymagania techniczne dla Twojej konstrukcji
Po wyborze ogólnego typu konstrukcji, musimy zagłębić się w detale techniczne, które są równie ważne, a często decydują o sukcesie lub porażce projektu. To właśnie w tych szczegółach tkwi prawdziwa wiedza inżynierska.
Rozstaw podpór, czyli o co pytać projektanta? Zależność od grubości płyty i obciążeń
Rozstaw podpór jest jednym z najbardziej krytycznych parametrów technicznych, który bezpośrednio wpływa na nośność i stabilność płyt warstwowych. Zależy on od wielu czynników: grubości i rodzaju rdzenia płyty, jej wagi, a także od obciążeń zewnętrznych, takich jak strefy obciążenia śniegiem i wiatrem. Nawet kolor płyty ma znaczenie ciemne kolory bardziej się nagrzewają, co wpływa na rozszerzalność termiczną. Dla płyt ściennych w układzie poziomym rozstaw słupów głównych nie powinien przekraczać 6 metrów. W przypadku dachów, rozstaw płatwi musi być precyzyjnie obliczony przez projektanta, aby zapewnić bezpieczne przenoszenie obciążeń. Nigdy nie lekceważ tabel obciążeń to one są Twoim przewodnikiem.
Płatwie dachowe i rygle ścienne jakie profile i jaki rozstaw są niezbędne?
Płatwie dachowe i rygle ścienne to kluczowe elementy konstrukcji, do których bezpośrednio mocuje się płyty warstwowe. Ich profile (najczęściej zimnogięte w konstrukcjach stalowych) oraz rozstaw muszą być ściśle zgodne z projektem i obliczeniami statycznymi. Odpowiedni dobór i rozmieszczenie tych elementów gwarantuje równomierne rozłożenie obciążeń na płyty oraz ich stabilne zamocowanie. Niewłaściwy rozstaw lub zbyt słabe profile mogą prowadzić do ugięć, deformacji, a nawet uszkodzenia płyt warstwowych. To właśnie te elementy stanowią kręgosłup dla Twojego poszycia.
Montaż płyt do konstrukcji stalowej, drewnianej i betonowej praktyczne różnice
Sposób montażu płyt warstwowych różni się w zależności od rodzaju konstrukcji nośnej. Do konstrukcji stalowych płyty mocuje się za pomocą specjalnych wkrętów samowiercących. W przypadku konstrukcji drewnianych konieczne jest użycie wkrętów bez końcówki samowiercącej, a minimalna głębokość kotwienia powinna wynosić 60 mm, aby zapewnić odpowiednią wytrzymałość połączenia. Montaż do konstrukcji żelbetowych wymaga zastosowania kotew lub specjalnych łączników, które są wbijane lub wkręcane w beton. Ważny jest także układ montażu płyt ściennych mogą być one mocowane pionowo do rygli ściennych lub poziomo bezpośrednio do słupów konstrukcyjnych. Precyzja i odpowiednie narzędzia to podstawa.
Minimalny spadek dachu jak zapewnić skuteczne odprowadzanie wody?
Minimalny spadek dachu z płyt warstwowych jest kluczowy dla efektywnego odprowadzania wody deszczowej i śniegu, co zapobiega powstawaniu zastoin i przecieków. Dla płyt ciągłych, bez łączeń na długości, minimalny spadek powinien wynosić 5%. W przypadku płyt łączonych na długości, wymagany spadek wzrasta do 7%. Niewystarczający spadek dachu może prowadzić do gromadzenia się wody, obciążania konstrukcji oraz uszkodzeń powierzchni płyt, co w konsekwencji skraca żywotność dachu i całego obiektu. Zawsze powtarzam: woda to największy wróg budynku, dlatego należy zadbać o jej sprawne odprowadzenie.
Najczęstsze błędy, które kosztują najwięcej jak ich unikać przy projektowaniu i montażu?
Nawet najlepiej zaprojektowana konstrukcja może zostać zniweczona przez błędy wykonawcze lub niedopatrzenia projektowe. Z mojego doświadczenia wynika, że poniższe błędy są najczęstsze i generują największe koszty.
Błąd #1: Ignorowanie tabel obciążeń i dobór zbyt rzadkiego rozstawu podpór
Jednym z najpoważniejszych błędów jest ignorowanie tabel obciążeń dla płyt warstwowych i zastosowanie zbyt rzadkiego rozstawu podpór. Prowadzi to do nadmiernego ugięcia płyt, a w skrajnych przypadkach do ich trwałego uszkodzenia lub nawet zawalenia. Aby uniknąć tego błędu, należy zawsze bazować na precyzyjnych obliczeniach projektowych, uwzględniających specyfikę płyt, obciążenia śniegiem i wiatrem oraz przeznaczenie obiektu. Konsultacja z doświadczonym projektantem jest tu nieodzowna. Nie zgaduj, obliczaj!
Błąd #2: Niewłaściwe przygotowanie podłoża konstrukcji brak osiowości i płaskości
Kolejnym kosztownym błędem jest niedokładne przygotowanie podłoża, czyli konstrukcji nośnej. Brak osiowości, płaskości lub pionowości elementów konstrukcyjnych (słupów, rygli, płatwi) uniemożliwia prawidłowy montaż płyt warstwowych. Skutkuje to powstawaniem szczelin, naprężeń w płytach, trudnościami w uszczelnieniu połączeń oraz problemami estetycznymi. Precyzyjne wykonanie konstrukcji nośnej, z zachowaniem tolerancji wymiarowych, jest kluczowe dla bezproblemowego i trwałego montażu płyt. Diabeł tkwi w detalach, a te detale zaczynają się od równej powierzchni.
Błąd #3: Zły dobór łączników montażowych i techniki ich dokręcania
Dobór niewłaściwych łączników (wkrętów, kotew) do rodzaju konstrukcji i grubości podłoża to częsty błąd. Użycie zbyt krótkich wkrętów, nieodpowiedniego typu (np. samowiercących do drewna) lub brak uwzględnienia grubości podłoża prowadzi do słabego zamocowania płyt. Równie istotna jest technika dokręcania zbyt mocne dokręcenie może uszkodzić okładzinę płyty lub spowodować jej deformację, natomiast zbyt słabe nie zapewni odpowiedniego mocowania i szczelności. Zawsze należy stosować łączniki rekomendowane przez producenta płyt i przestrzegać zaleceń montażowych. Właściwy łącznik i umiar w dokręcaniu to podstawa.
Przeczytaj również: Maszynka do zbrojenia: Makita, MAX, Tjep jak wybrać i ile kosztuje?
Błąd #4: Brak uwzględnienia pracy termicznej płyt i powstawanie deformacji
Płyty warstwowe, podobnie jak inne materiały budowlane, podlegają rozszerzalności i skurczom termicznym. Brak uwzględnienia tego zjawiska w projekcie i montażu, np. poprzez brak odpowiednich dylatacji, może prowadzić do powstawania naprężeń, wybrzuszeń, pęknięć, a nawet uszkodzeń konstrukcji. Dodatkowo, używanie narzędzi generujących wysoką temperaturę (np. szlifierki kątowej) do cięcia płyt uszkadza powłokę antykorozyjną, co prowadzi do korozji i skraca żywotność płyty. Należy stosować odpowiednie techniki cięcia i pamiętać o pozostawieniu przestrzeni na swobodną pracę termiczną płyt. Płyty "żyją" i musimy im na to pozwolić.
Podsumowanie: Jak podjąć ostateczną, najlepszą decyzję dla Twojego projektu?
Podjęcie ostatecznej decyzji o wyborze konstrukcji nośnej pod płyty warstwowe wymaga holistycznego podejścia i analizy wielu czynników. Nie ma jednego uniwersalnego rozwiązania najlepsza opcja zawsze będzie dopasowana do specyfiki Twojego projektu. Kluczowe jest dokładne określenie przeznaczenia obiektu, jego wielkości, lokalizacji, wymagań ogniowych oraz budżetu i harmonogramu. Niezbędna jest ścisła współpraca z doświadczonym projektantem, który na podstawie szczegółowych obliczeń i znajomości norm pomoże dobrać optymalne rozwiązanie. Pamiętaj, że inwestycja w przemyślany projekt i profesjonalne wykonanie konstrukcji to gwarancja trwałości, bezpieczeństwa i efektywności energetycznej Twojego budynku na lata.
